摘要:本文介绍操作箱内部元件故障引起的类似直流接地现象,提出以操作箱为分界点的查找方法,判断出是操作箱内部元件损坏引起直流串电造成的绝缘损坏。为杜绝此类现象的再次发生,提出操作回路中相关接点直接采用机构内压力继电器接点或压力继电器单独取电源两种方案。
直流系统为变电站、发电厂设备良好运行提供重要的工作电源。直流系统发生接地或绝缘不良时,将会造成开关拒动或误动。尽管国网公司技术规范曾要求两组直流电源要单独运行,不能有任何电气联系,但是在实际现场工作中,由改造、新上间隔、运行过程中的倒闸操作、绝缘降低及二次装置内部元件故障引起的直流环网现象却时常发生,长期运行将会危及电力安全生产。为此,在直流系统发生接地或绝缘下降时,应立即查找原因,消除故障,恢复直流系统的正常运行,降低事故发生的可能性。
由于直流环网的特殊性,各种检测仪器采用低频信号注入法在实际的应用中仍存在一定的局限性。目前,在工作现场仍多采用拉路法和人为拆线法查找接地点。本文将介绍操作箱内部元件损坏引起的类似直流接地现象,并采用拉路法查找接地点。
1 事故前方式及事故经过

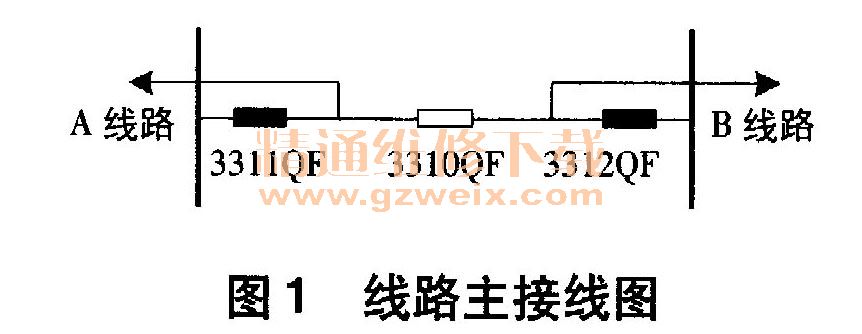

某330kv变电站为3/2接线,A线路为热备用状态,主接线如图1所示,3311QF、3310QF在分位。3311QF、3310QF采用双跳圈(主、副跳)跳闸回路,操作箱为南自FCX-22HP。 A线路第一套线路保护及远跳保护型号为RCS-9 31 BM及RCS-925A,第二套线路保护及远跳保护型号为CSC-103A及CSC-125A。故障发生当日天气晴,变电站内无工作,线路当日有工作。
当日19时26分,该变电站A线路由热备用转运行。在合上3311开关后进行3310开关由热备用转运行过程中,3310开关合闸瞬间,直流巡检仪报出:I~IV段母线不平衡,V、VI段直流母线绝缘降低。331。开关第一组控制电源正极对地绝缘电阻为4. 0 kΩ,第二组控制电源负极对地绝缘电阻为5. 7kΩ。

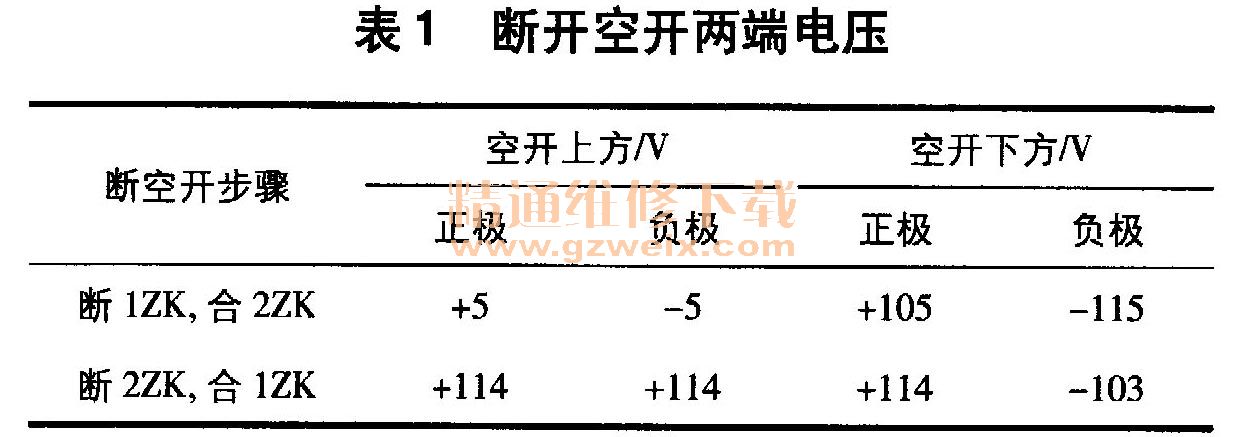

事故发生后,采用拉路法寻找故障点。两种操作顺序测得的空开上、下端电压见表1。
(1)拉开第一组控制电源空开1 ZK(第二组控制电源空开2ZK在合位)后,绝缘监测仪上直流接地信号消失,随即合上1ZK,直流接地依旧。绝缘监测装置报警,检测到的电阻值和事故前相同。用万用表测量1ZK下口电压正极+5V、负极-5V、2ZK下口电压正极+105V、负极-115V,直流接地现象消失。
(2)1ZK在合位,拉开2ZK,直流接地消失,随即合上2ZK,直流接地依旧。绝缘监测装置报警,检测到的电阻值和事故前相同。用万用表测量1ZK下口电压正极+114V、负极-103V、2ZK下口电压正极+114V、负极+114V,直流接地现象消失,但是2ZK下口正负极均存在正电压,需进一步分析出现此现象的原因。
(3)为防止直流串电,同时断开1ZK、2ZK,绝缘监测仪报警消失,1ZK、2ZK上方带电、下方无电,电压值正常。由此可判定,直流系统绝缘降低原因在3310两组控制电源上。
