套管异常引起的变压器局部放电超标分析
来源:电工技术  作者:佚名  2017-02-08 08:52:46

    摘要:本文针对一起变压器现场交接试验过程中局部放电超标的案例,介绍了放电源的查找过程,提出了防止此类事故的建议。

    变压器局部放电试验是变压器交接试验中最为重要的电气试验项目,是唯一一项试验电压高于运行电压的试验项目,可有效检验变压器绝缘状况,从而验证运输、安装过程中的质量控制,最终确保变压器能安全可靠地投人运行。根据现行的《十八项电网重大反事故措施》规定,对于110kv及以上电压等级变压器,在交接试验中必须进行局部放电试验。

    1 试验方案与试验过程
    某330kV变电站#1主变,型号为OSFPSZ-240000/330,额定容量为240/240/72MVA,额定电压为(345士8×1. 25%)/121/11kV,连接组别为YNa0d11,冷却方式为ODAF,高压套管为油浸纸电容式。
    局部放电试验过程中,A、B、C三相逐相对称加压。A相试验原理如图1所示,在加压过程中,通过高压、中压套管的末屏监测局部放电。B、C相试验原理与A相相同。

    在试验过程中,分阶段施加不同的试验电压,加压时序如图2所示,根据相关标准和订货技术协议,在D阶段,高压和中压监测到的局部放电量均不应超过100PC。

2016年1月,该变压器安装完毕,现场进行局部放电试验。回路校准后,局部放电检测仪测量背景为30pC-50pC。
    (1) A相试验的升压过程中,高压电压升至181kV时,出现400pC的局部放电信号;此后,该局部放电一直持续,并有小幅增长;试验电压降至145kV时,放电信号消失。A相高压侧局部放电量记录见表1。
试验过程中,A相中压侧未出现异常局部放电,放电量一直保持为80pC。

    (2) B相试验过程中,高压侧和中压侧均未出现异常放电信号,高压放电量保持在80pC,中压放电量保持在90pc。

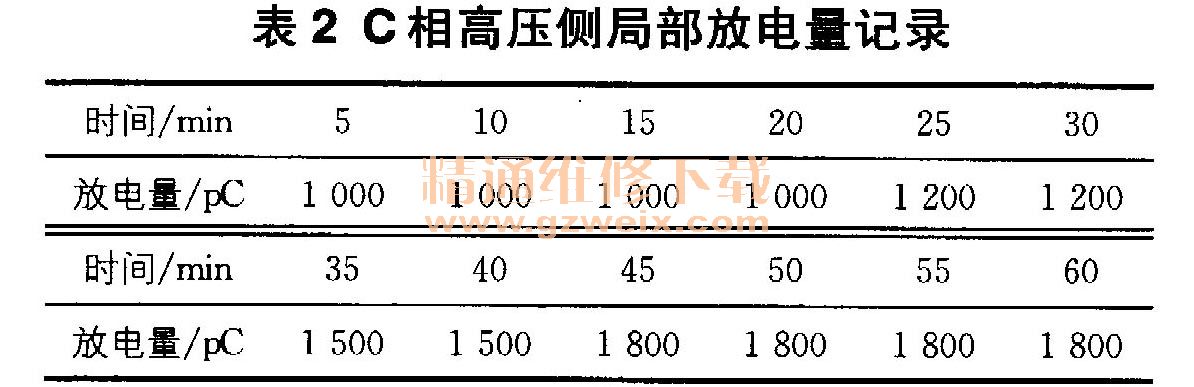

    (3) C相试验的在升压过程中,电压升至90kV时,高压侧出现1000PC的局部放电信号;此后,该局部放电一直持续增长,最终增长至1 800pC;在试验电压降至73kV时,放电信号消失。C相高压侧局部放电量记录见表2.试验过程中,C相中压侧未出现异常放电,放电量保持在90pc。

    综上所述,初步判断该变压器内部存在异常局部放电。

[1] [2] [3]  下一页
