2 局部放电源查找
经过初步分析可知，B相正常，A、C相高压侧存在异常的局部放电，放电起始电压与熄灭电压一致，两相的局部放电可能来自同一放电源；C相高压侧的局部放电量高于A相高压侧，故放电源更靠近C相高压侧。

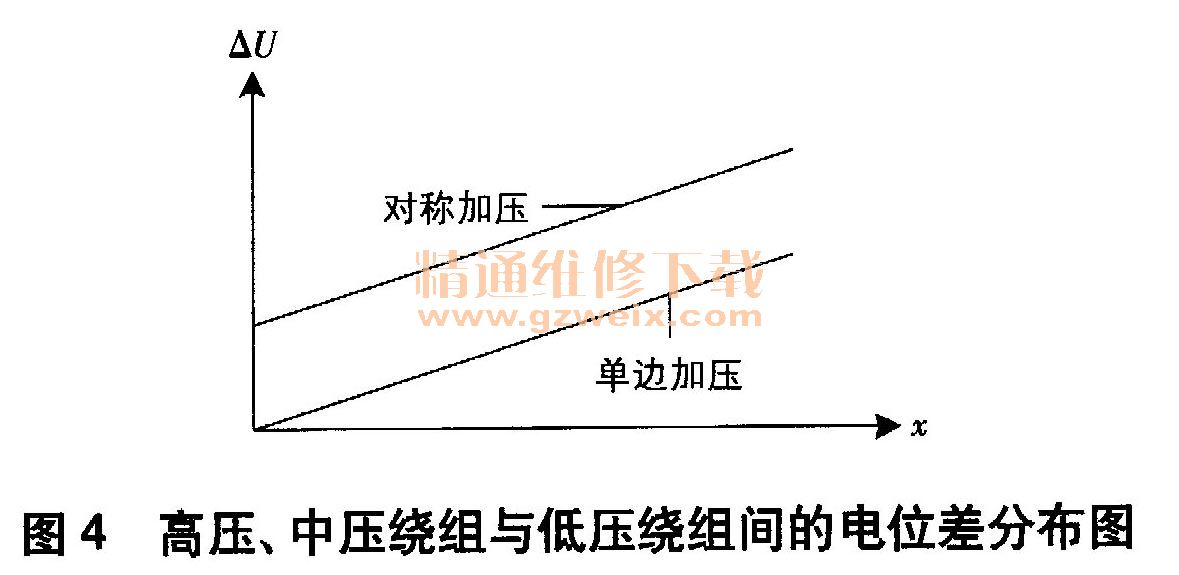

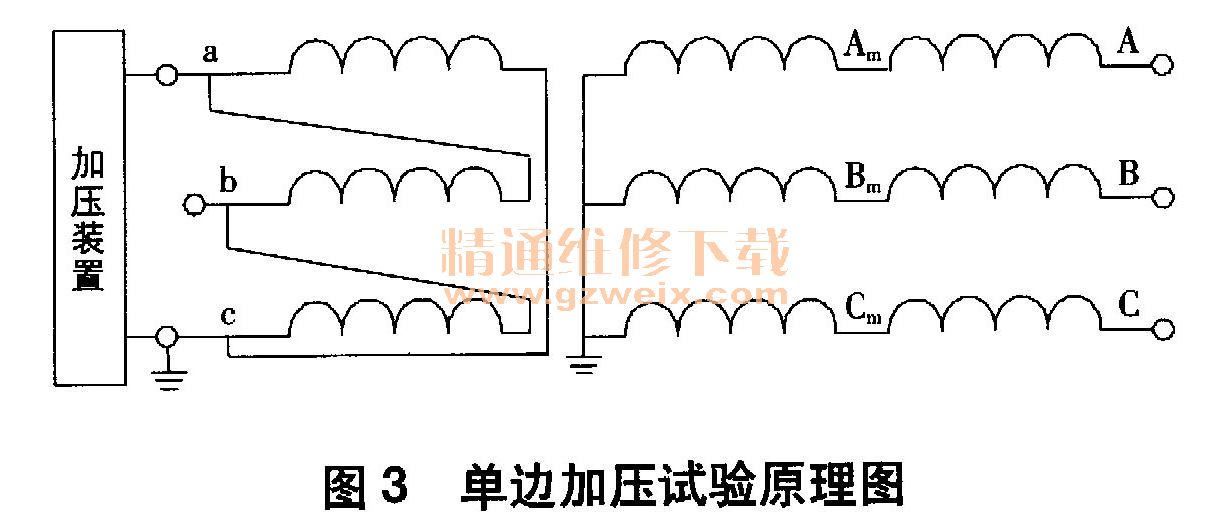

首先调整加压方式，采用单边加压方法对A、C相重新进行了试验，试验原理如图3所示。在试验过程中，被试相高压、中压绕组与低压绕组间的电位差发生了变化，如图4所示。
单边加压与对称加压的试验结果基本一致，据此可判断放电源不在绕组间的油道间隙中，而存在于A相或C相套管连同绕组的整体中。

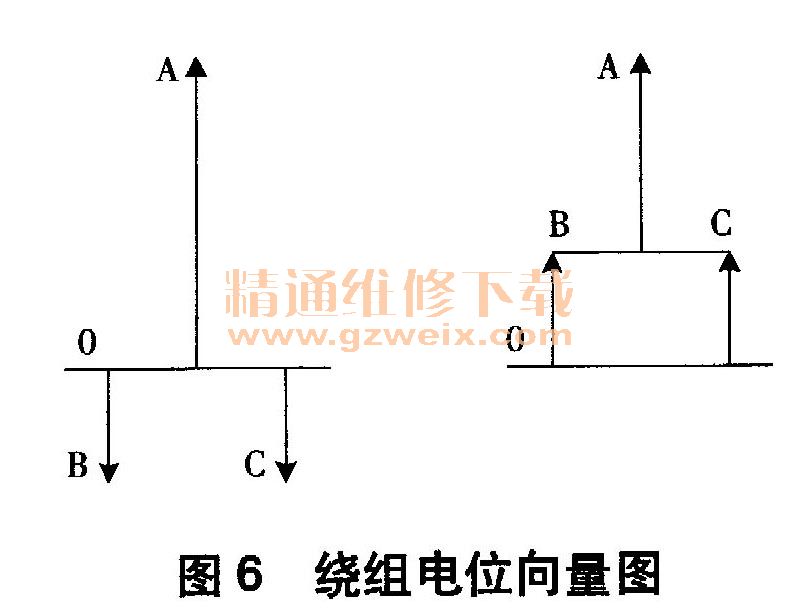

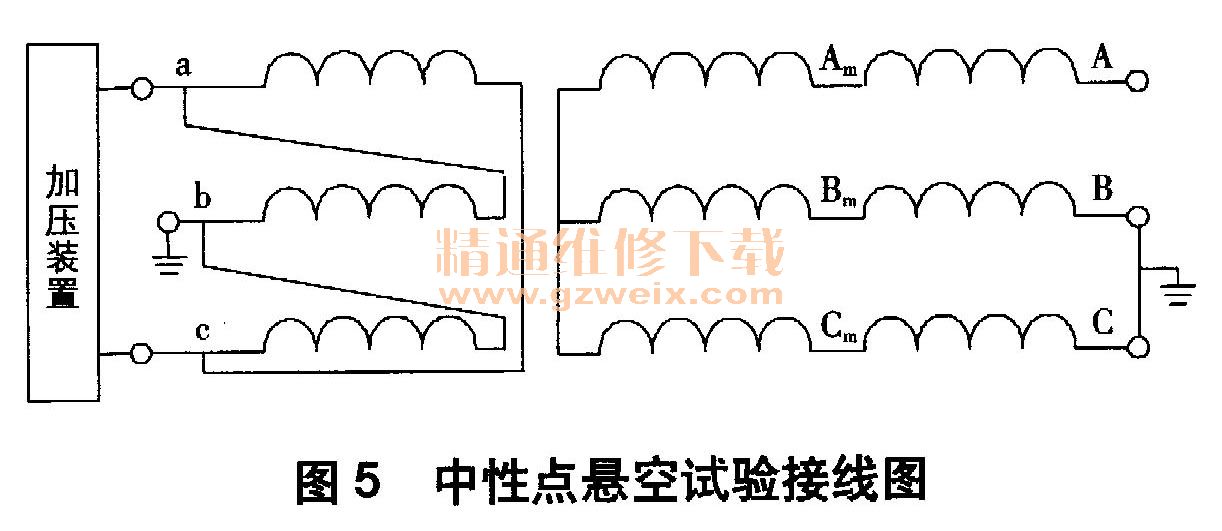

为了进一步判断放电源的位置，继续采用对称加压方法进行试验，但将中性点接地打开悬空，非被试相接地，试验接线如图5所示。此时，绕组内部电位发生变化，如图6所示。中心悬空后，绕组线端达到同一试验电压时，绕组各部位承受的对地电压为中性点接地试验时的2/3、但套管对地电压不变。若局部放电的起始电压升高，则局部放电源应在绕组内部；若局部放电起始电压基本不变，则局部放电源位于套管内部。
此次试验结果与前两次的基本一致，局部放电起始电压没有明显变化，因此怀疑A、C相套管局部放电量超标。
经过质量溯源，发现由于变电站现场施工滞后，因此该变压器于2013年10月完成出厂试验后一直在厂内保存，直至2015年8月发往现场前未再进行任何试验。厂内保存期间，套管从本体拆卸后水平存放，于是初步怀疑套管存放期间出现异常。现场决定更换A、B、C三相高压套管，将原套管运回制造厂作进一步检查。更换高压套管后，重新进行局部放电试验，变压器三相高压、中压侧局部放电量均小于100pc，符合要求，变压器顺利投运。
3 套管返厂检查与分析

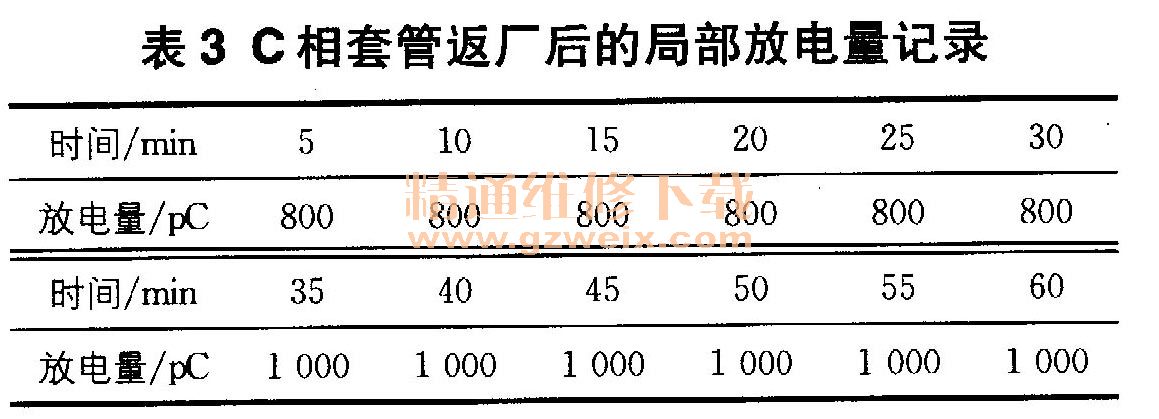

2016年2月，A、B、C三相套管返厂进行检查，项目包括外观检查、常规试验和局部放电试验。经过检查，发现套管外观均完好无损；绝缘电阻、电容量及介质损耗因数的试验数据均在合格范围内，与出厂试验相比，无明显差异；A相套管局部放电量保持在30pC、B相套管局部放电量保持在20pC C相套管在加压过程中出现了异常的局部放电，放电量记录见表3。
局部放电的起始电压为95kV、熄灭电压为78kV，与现场试验时局部放电的起始、熄灭电压数值接近，同时波形显示放电属于绝缘表面放电。据此判断，现场试验中变压器C相的局部放电由C相套管内部产生，A相局部放电由电磁藕合经C相传递至A相产生，A相套管、绕组本身未产生局部放电。
