②按照方案二开展定期维修，即根据南方电网公司《电力设备检修规程》要求定期开展A修和B修。机构和本体B修每6年开展一次，费用分别为2万元／台和1万元／台；机构A修每12年开展一次，费用约为20万元／台；本体A修24年开展一次，费用约为30万元／台。由此可知，220kV平安站220kV断路器在12年节点需开展气动机构A修和本体B修，在18年节点需开展机构和本体B修，在24年节点需开展机构和本体A修。
    ③按照方案三开展状态检修，即有针对性地开展局部大修。通过分析220kV平安站220kV断路器近几年的状态评价结果并对检修维护项目进行评估，在适当的运行年限节点（如12年、24年等）对开关气动机构和本体进行局部大修。经咨询，费用总计需为30万元／台。
    ④按照方案四进行技改更换，更换后的断路器需按照南方电网公司《电力设备检修规程》要求定期开展A修和B修，周期和费用同上。
    （4）故障费用（CF），亦称惩罚费用，即因缺陷或故障导致设备非计划停运而产生的费用。该项费用仅对方案一 “事后维修”适用。由以上分析可知，220kV平安站220kV开关年均非计划停运0.24台·次，平均每次停运时间为16h，单台开关损失负荷为70MVA，深圳市电费为0.68元／（kW·h），故单台开关年均故障费用为70MVA×16h×0. 68元／（kW·h）×0. 24（台·次）＝182 784元，即18.28万元。
    （5）废弃费用（CD）。深圳供电局有限公司规定断路器折旧年限为12年，期间等价折旧；满12年后，残值率始终为5%。220kV平安站220kV罐式断路器初始购置费用为110万元／台，运行12年后设备残值回收费为110万元／台×5%=5. 5万元／台。技改更换的新断路器初始购置费用为60万元／台，运行12年后设备残值回收费为60万元／台×5%=3万元／台。

    3.2.2各方案全生命周期成本计算分析

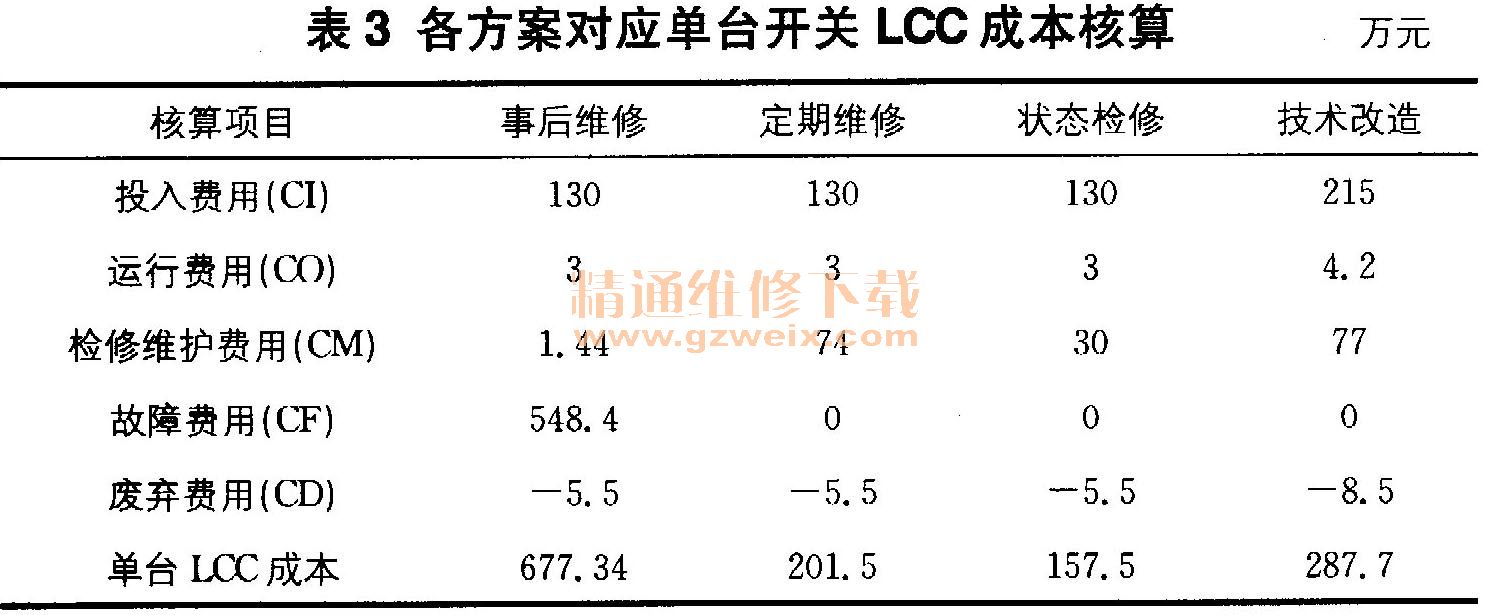

    根据南方电网公司《主网技改项目准人及预算标准》的指导意见，断路器使用寿命为30年181。  220kV平安站220kV断路器在运行12年节点，若开展维修，则不影响设备整体寿命；若进行技改，则更换后的新断路器寿命为30年，整体寿命为12年＋30年＝42年。各方案对应的单台开关LCC成本核算见表3，单台年均成本见表4。



    通过上述成本核算可知，对断路器气动机构进行状态检修，单台年均成本最低，为5. 25万元，较事后维修、定期维修及技术改造的成本分别节省76. 75% 、21. 88％和23.36％。
