摘要：本文鉴于消防系统是城市地下变电站安全运行的重要保障，结合相关国家规程规范要求，给出消防系统架构设计思路，并从建筑消防设计、通风排烟系统设计、电缆防火设计、火灾报警控制系统设计等方面剖析工程案例，给出工程消防设计方案，为后续工程提供建议。

    目前国内变电站对信息高度整合的特点促进了无人值班运行模式的发展，而消防系统的设计是保证无人值班地下变电站安全运行的基础。国网系统对各专业消防设备的配置进行了规范，但未对消防系统给出整体的设计指导，特别是对各专业间配合的接口指导不详。城市地下变电站多建设在繁华的市区地下，考虑到该类建筑的特点，地下变电站消防系统设计不仅要求满足电力设计规范，而且符合市政消防部门的验收条例愈发重要。本文依据国家规程规范，结合实际工程案例，针对消防系统架构的设计及建筑、电气、水工、暖通各专业配合联动的接口设计进行方案剖析。

    1 地下变电站建设的重要性

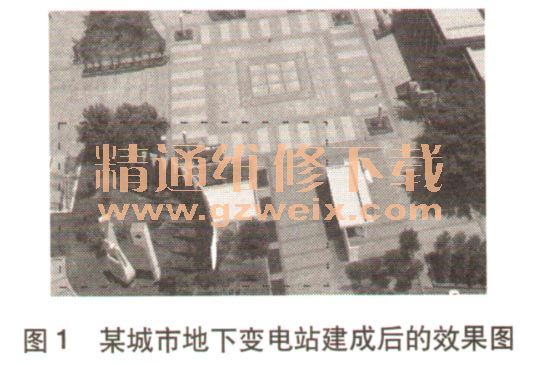

    从整个地区电力负荷的分配来看，越是经济发达地区对电力负荷的需求越大，但是城市中心区域土地资源紧张、线路路径困难、拆迁费用昂贵，因此最优解决方案是建设城市地下变电站。地下变电站一般分为地上建筑、地下建筑，地上为出人口及通风建筑，地下每层设计电气设备室、走廊及功能房间。电气设备采用全户内组合设备、合理的吊物方式，保证技术先进、布局合理、占地节约。在保证地下变电站与周围民建相协调的同时，必须设计安全可靠的消防系统，并且由消防系统的控制中心火灾报警控制系统总体协调联动，使得电气设备、给排水系统、通风系统、空调系统、门禁系统等大量工业辅助设备共同配合保障变电站的安全运行。图1为某城市地下变电站建成后的效果图。

    2 消防系统架构设计
    2.1消防系统设计原则
    （1）相关消防设计规范包括文献。
    （2）消防设计范围仅限于变电站内消防部分。
    （3）消防设计主要依据现行规程、规范，遵循“预防为主，防消结合”的原则，立足自救，消防系统力求技术先进、实用、经济合理。

    2.2建筑消防设计
    消防采用消火栓消防、气体消防及移动式化学灭火器消防相结合方式。变电站建筑体积在20 000～50000m3。根据文献的规定，室外消火栓消防水量为30L/s，持续时间为3h，一次室外消防用水总量为324m3。室内消火栓消防水量为10L/s，持续时间为3h，一次室内消防用水总量为108m3。总消防用水量为432m3。变电站设置室内外消火栓，消防水源直接采用市政管网。
    在主变室、主变散热器室、综合继电器室、10kV配电装置室、GIS室设置七氟丙烷气体灭火系统。在建筑物外设置室外消火栓，布置方式需满足规范要求。在建筑物内设置室内消火栓，室内消火栓需保证每个防火分区同层内有两支水枪的充实水柱同时到达任何部位，消火栓充实不小于10m。根据规范要求，在各电气设备间及主要通道处设置移动式灭火器。灭火器的数量及规格按规范要求确定。
