摘要：本文分析某厂6kV电机欠电压保护拒动原因，针对欠电压保护定值设置的不合理，通过更改定值提高保护装置动作的可靠性。

    0 引言
    西门子7SJ62系列综保装置以其优良可靠的性能而被广泛应用于化工企业的6kV变电所。通过DIGSI软件，可实现对7SJ62系列综保装置继电保护的配置，以满足用户在保护方面的需求。但在配置保护时，需合理设置各项参数，否则会导致保护功能失效。
    1 故障现象
    某厂6kV变电所采用单母线分段供电方式。正常运行时，#1进线带全所负荷，#2进线热备用。当外电网或上级变电所故障导致＃1进线失电时，在满足条件后，#1进线退运，由＃2进线带全所负荷。某日，该6kV变电所因外电网故障，#1进线失电并退运，由＃2进线带全所负荷。在母线电压恢复后，该变电所6kV电机立即恢复运行，造成＃2进线断路器过电流保护跳闸，该变电所全所失电。
    2 原因分析

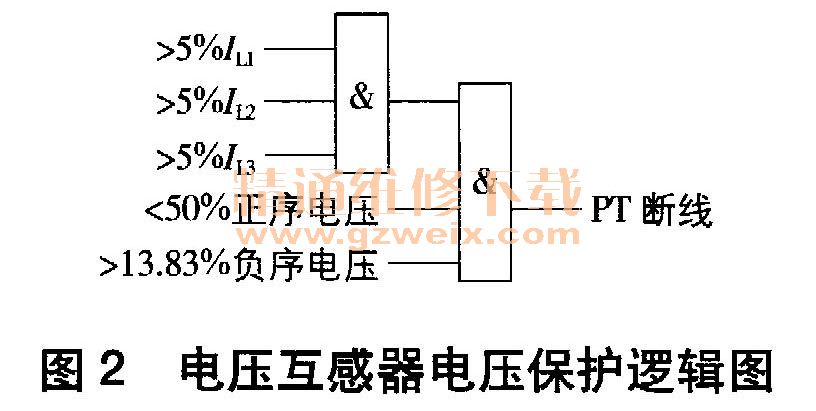

    该变电所6kV电机欠电压保护配置见表1。该变电所备自投动作时限为1. 5s。在母线电压恢复前，所有6kV电机的断路器均应因欠电压保护而跳闸。但是，在该事故中，电机的欠电压保护未能正确动作。该变电所的电压互感器安装于6kV母线。为了防止电压互感器断线导致电机欠电压保护误动作，该厂利用DIGSI软件的CFC功能配置了电压互感器断线保护，通过自定义的电压互感器断线保护与装置本身的欠电压保护相配合来实现电机欠电压保护。电机欠电压保护动作逻辑如图1所示。由图1可知，该变电所电机欠电压保护跳闸条件为：保护装置检测到母线电压达到低电压启动值、电流大于地址0212中的设定值，且无电压互感器断线信号时，经过一定延时，发出欠电压跳闸命令；若在延时时间内检测到电流低于地址0212中的设定值，则欠电压继电器复归，保护装置不发欠电压跳闸命令。保护装置中电流监视（0212）的设定值为电流互感器二次值的2000。该厂通过CFC功能自定义的电压互感器断线保护逻辑如图2所示。电压互感器断线的判定条件为：当电机L1、L2、L3三相中任意一相的电流值高于电流互感器二次值的5％时，若母线电压低于正序电压设定值的50％且负序电压高于设定值的13. 83%，则保护装置判断电压互感器断线。





    发生欠电压时，若电流大于电流互感器二次值的20%，则根据电压互感器断线逻辑，保护装置判断发生电压互感器断线，欠电压跳闸条件不满足，保护装置不发欠电压跳闸命令；若电流下降到低于电流互感器二次值的5%，则此时虽然电压互感器断线信号消失，但是电流低于电流监视的设定值，欠电压继电器被闭锁，保护装置将同样不会发欠电压跳闸命令。综上，该变电所电机的欠电压保护存在逻辑冲突，当发生欠电压时，保护装置发欠电压跳闸命令的条件无法得到满足，欠电压保护将会拒动。

    3 优化

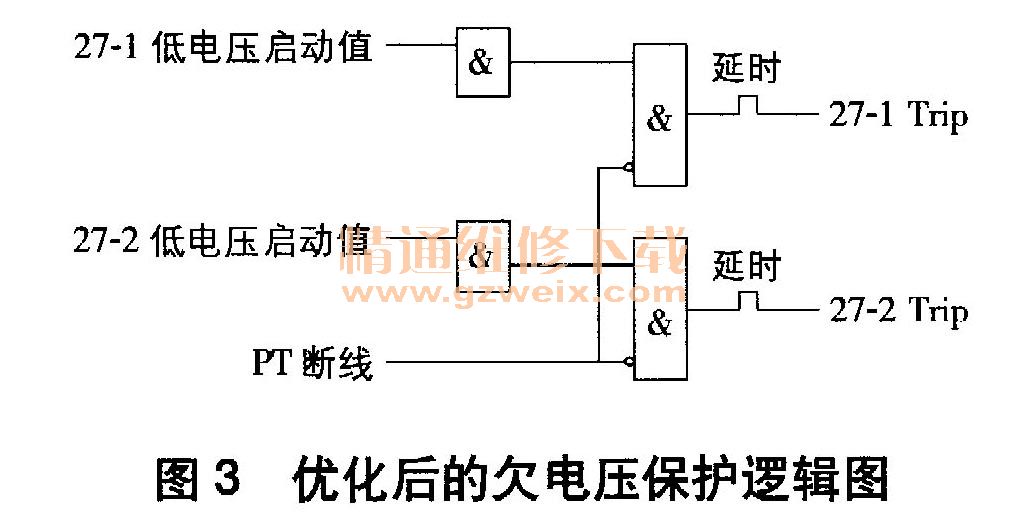

    通过分析可知，欠电压保护存在问题的根本原因是电压互感器断线逻辑中的电流检测与电流监视中的电流检测冲突，若能消除二者间的冲突，则能有效解决欠电压保护拒动问题。由于7SJ62综保装置的固有特性，其开通电流监视后，电流监视的检测值最小只能设为电流互感器二次值的20%。同时，电机额定电流与电流互感器变比的配套问题，导致在实际运行中，当电机轻载时可能出现运行电流低于电流互感器二次值的20%；而电压互感器断线逻辑中5％电流互感器二次值的检测设定，已能满足实际需要。为防止电压互感器断线时欠电压保护误动作，关闭电机欠电压保护配置中的电流监视功能，即将地址5120的设定由“ON”更改为“OFF”，原有的电压互感器断线逻辑不作变动。优化后的欠电压保护逻辑如图3所示。

    4 结束语
    通过分析实例，指出对于西门子7SJ62系列保护装置，在利用DIGSI软件自定义保护功能与装置的固有功能相配合来满足使用需求时，需注意自定义数据与装置特性的相互配合，以避免保护装置出现拒动、误动情况。
