3 校验方案的提出与比较
对于双重化配置的母线保护,应结合实际需要对两套母线保护分别开展校验工作,本文以220kV第一套母线保护检验为例进行阐述。
3.1方案一
3.1.1校验思路

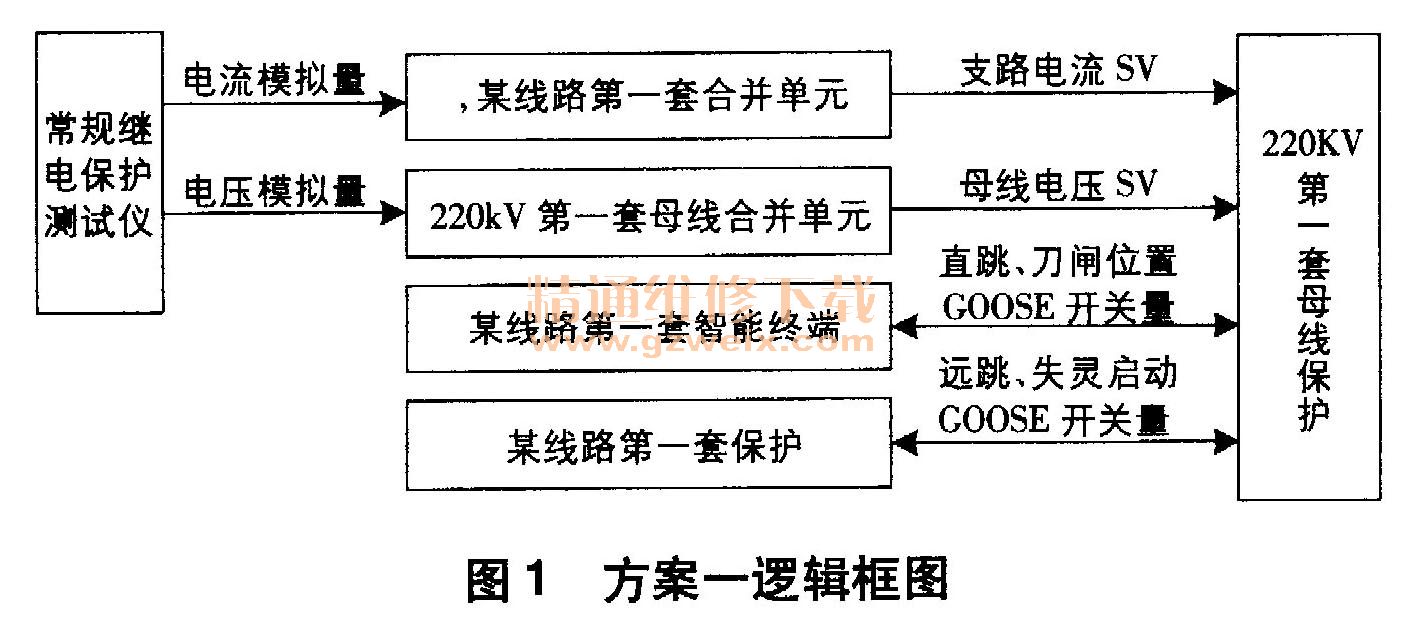

在一次设备不能停电配合的前提下,停用相关保护装置、智能终端、合并单元,与母线保护配合校验,逻辑框图如图1所示。
3.1.2主要安全措施
(1)应同时停用220kV电压等级所有出线第一套线路保护、主变第一套保护,及母联、分段开关第一套独立过流保护;停用220kV电压等级所有出线及主变三侧开关、母联开关、分段开关第一套智能终端、合并单元;停用220kV第一套母线合并单元。
(2)投入以上停用二次设备检修压板。
(3)退出以上间隔第一套智能终端跳闸压板,并拆除第一套智能终端至断路器跳闸二次接线。
(4)拆除线路间隔两套智能终端之间互相闭锁重合闸二次接线。
(5)在端子排外侧短接220kV电压等级所有间隔第二套合并单元保护用电流二次绕组。
(6)拆除220kV第一套母线合并单元保护用I母、II母母线电压二次接线。
3.1.3主要检验方法
(1)依次在各间隔第一套合并单元保护电流二次绕组端子排内侧施加幅值不同电流模拟量,观察母线保护对应间隔采样与测试仪输出一致;在220kV第一套母线合并单元保护电压二次绕组施加幅值不同电压模拟量,观察母线保护电压采样与测试仪输出一致。
(2)依次使22okV电压等级线路和主变第一套保护动作,观察母线保护对应间隔失灵开人、主变间隔失灵开入、解复压开人变位正确。
(3)依次短接或拆除各间隔第一套智能终端母线刀闸位置二次接线,观察母线保护对应间隔母线刀闸开人变位正确。
(4)使第一套母线保护差动或失灵保护动作,观察各间隔第一套保护中远跳开人(主变为失灵联跳开人)变位正确。
(5)使第一套母线保护差动或失灵保护动作,观察各间隔第一套智能终端跳闸灯点亮,并用万用表测量跳闸压板下口电位由0v变化为+110V。
(6)修改第一套母线保护SCD配置文件,观察各相关装置链路告警信息。
