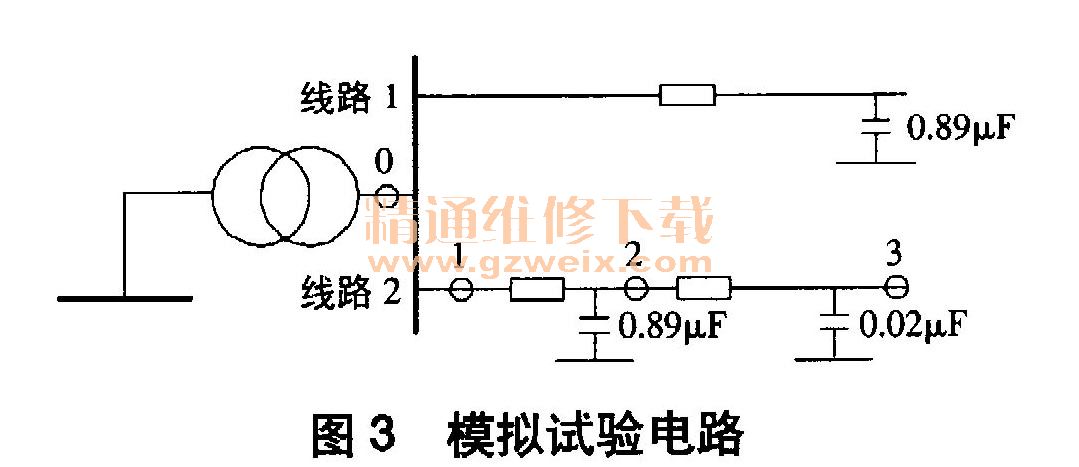

线路2可被分为3段，起始测点标识向量r= [0，1，2]，系统测点相邻矩阵为：

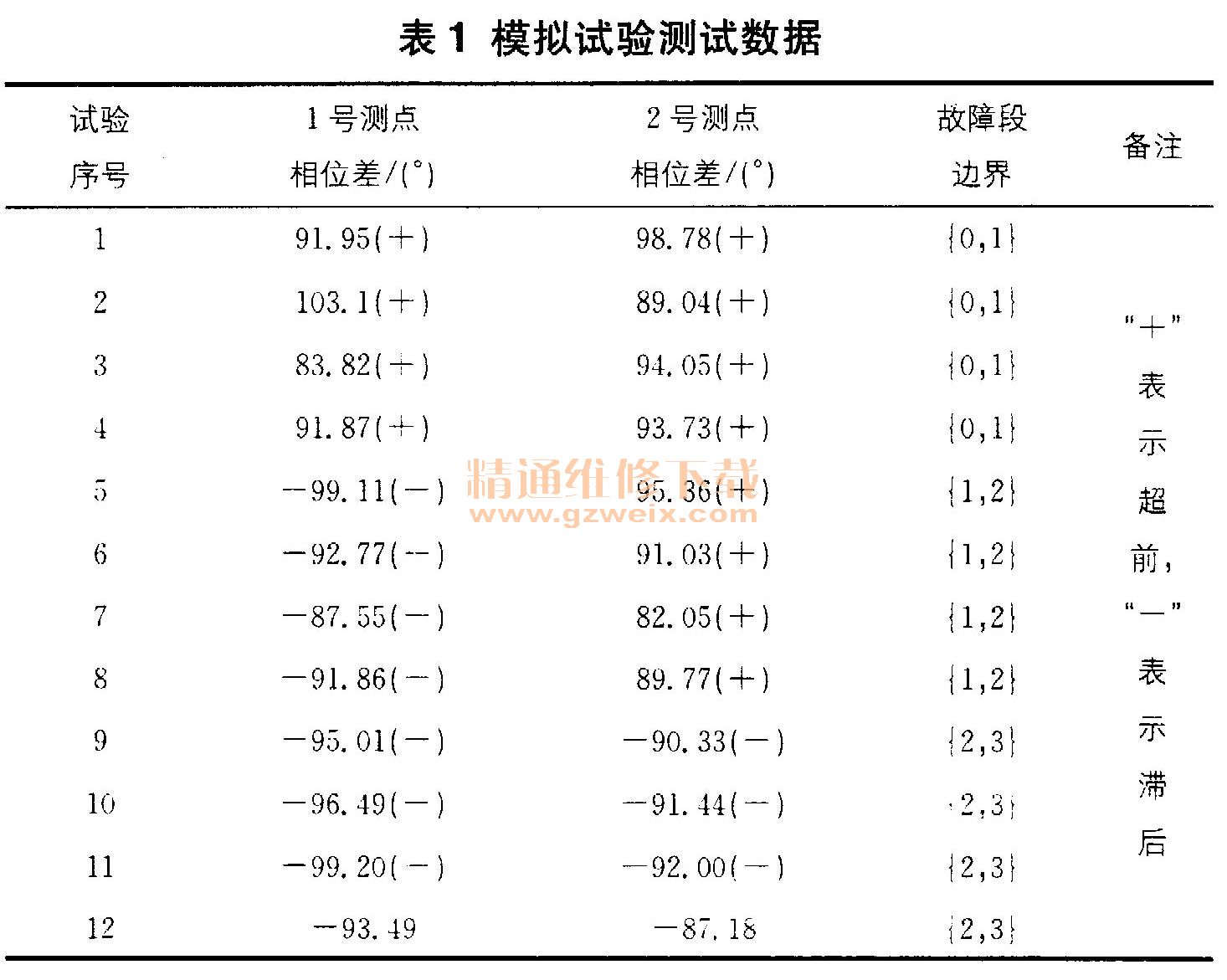

    模拟试验的结果见表1。

    试验结果分析：
    （1）在试验1～4中，设置故障路径标识向量e=[1，0，0］（这个步骤相当于将故障点设在根测点），基于广域相量测量技术的线路测点获取故障信息特征并送至服务器处理（下同）。显然，由于e=[1，0，0]，e中最后1个非零元素序号是1，即k=1，因此在r向量中搜索的第一个元素R1 =0。再观察S矩阵，其第1行仅1个非零元素，在第1列。由此可知，故障段的起始节点为测点0，终结位置为测点1，即｛0，1｝区间为故障区间。试验数据中测点1、测点2的相位差均超前，也支撑这一判断。
    （2）在试验5-8中，设置故障路径标识向量e=[1，1，0]（相当于将故障点设在测点1和测点2之间）。显然，由于。= [1，1，0]，e中最后1个非零元素序号是2，即k二2，因此在r向量中搜索的第二个元素r2 =1。再观察S矩阵，其第2行仅1个非零元素，在第2列。由此可知，故障段的起始节点为测点1，终结位置为测点2，即｛1，2}区间为故障区间。试验数据中测点1相位差滞后、测点2相位差超前，也完全支撑这一判断。
    （3）在试验9-12中，设置故障路径标识向量e＝[1，1，1]（这个步骤相当于将故障路径设置为测点0→测点1→
测点2）。显然，由于e=[1，1，1]，e中最后1个非零元素序号是3，即k=3，因此在r向量中搜索的第三个元素R3= 2。再观察S矩阵，其第3行仅1个非零元素，在第3列。由此可知，故障段的起始节点为测点2，终结位置为测点3，即｛2，3}区间为故障区间。试验数据中测点1、测点2的相位差均滞后，也支撑这一判断。
    综上所述，本文建立的基于广域相量测量的针对小电流接地系统下单相接地故障区段定位的技术是可行的。

    3 结束语
    本文将广域相量测量和移动数据通信相结合，在研究两类小电流接地环境下发生单相接地时的故障特征基础上，依托“故障路径标识向量”、“起点测点标识向量”、 “系统测点相邻矩阵”等概念，构造故障区段定位计算方法。模拟试验表明，本文建立的方法可确定判定故障区间的边界节点，能显著提高单相接地后的巡线针对性。下一步将在模拟试验基础上进行挂网试验，以便在实践中进行推广应用。
