摘要：本文以某1 100kV特高压户内变电站为例，采用Fluent流体模拟软件分析了不同送风温度对变电站户内温度场分布的影响，提出进行空调制冷的低温送风工况研究的必要性。

    0 引言
    在长距离输电过程中，输电电压越高，输电损耗越少，因此提高输电电压是电网发展的必然趋势。目前，我国常采用的输电电压为110kV, 220kV及500kV等。变电站由于工作噪音较大，因此通常采用户内布置，以免对周围居民造成影响。然而在炎热的夏季，户内直流场内过高的温度可能会使电气设备性能降低，甚至造成漏电的危险。在设计变电站通风时，应本着适用、经济、节能、安全的原则。目前，1 100kV特高压户内直流场在全世界尚无投运案例，因此没有1 100kV特高压户内直流场通风降温方案可供参考。本文针对不同送风温度对1 100kV特高压户内直流场温度场分布的影响进行了研究。

    1 项目简介
    本文以安徽省某1 100kV户内直流场作为研究对象，直流场围护尺寸为长124. 1m×宽62. 5m ×高38m。其它主要发热设备及参数：平波电抗器布置在直流场中部，共2台，每台发热功率为363kW；滤波电容器布置在直流场东北角处，共1台，发热功率为200kW; RI电抗器布置在房间西北角处，共2台，每台发热功率为100kW；母线总长度约为237m，发热功率为70W/m，共计16. 59kW;LED照明灯具共227盏，每盏发热功率约为70W，共计15. 89kW。由于高温会对电气设备的绝缘、性能造成影响，因此要求室内平波电抗器及滤波电容器周围空气温度不超过45℃，母线穿墙部位温度不超过45℃。

    2 研究方法

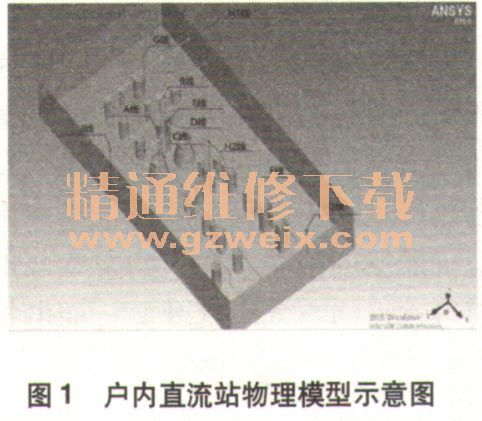

    由于所选项目案例尚未建成，正处于设计阶段，且项目规模较大，建设成本很高，不宜建立实物模型进行前期空调通风模拟，因此采用Fluent计算流体力学软件进行计算机模拟。基于提高计算响应速度和尽量使模拟结果接近实际状况的原则，对项目整个计算域中的电气设备进行了相应的简化，简化后的物理模型如图1所示。

    2.1模拟计算方案
    2.1.1通风方式

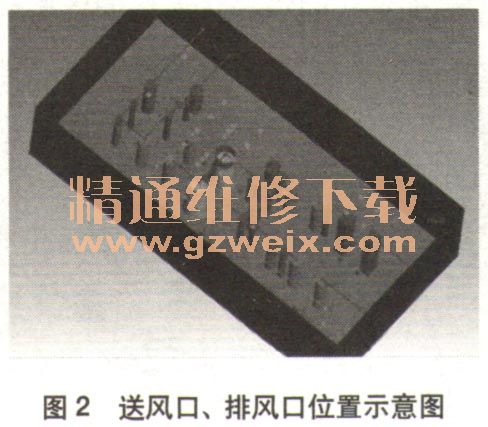

    本文采用机械送风方式，利用地道送风至地板上布置的各风口。风口尺寸为0. 8m×0. 8m，共26个送风口，分别是平波电抗器下部各布置3个，2个平波电抗器两旁各布置5个，滤波电容器周围布置4个，RI电抗器旁布置2个，各母线在穿墙处各布置1个（共4个）。机械排风口位置对应送风口位置设置。送风口、排风口位置如图2所示。
