4 仿真分析
    由于本文终端节点明显多于路由节点和协调节点，因此对系统进行数据包发送的仿真是十分必要的。设置每个末端节点的发送频率为lpackage/sec，包的大小为256KB，仿真时间为10min。由于节点众多，因此随机抽取节点Router-O, End Device-4和Coordinator分别进行数据吞吐量和延迟的研究，最后和系统整体数据吞吐和延迟进行对比。

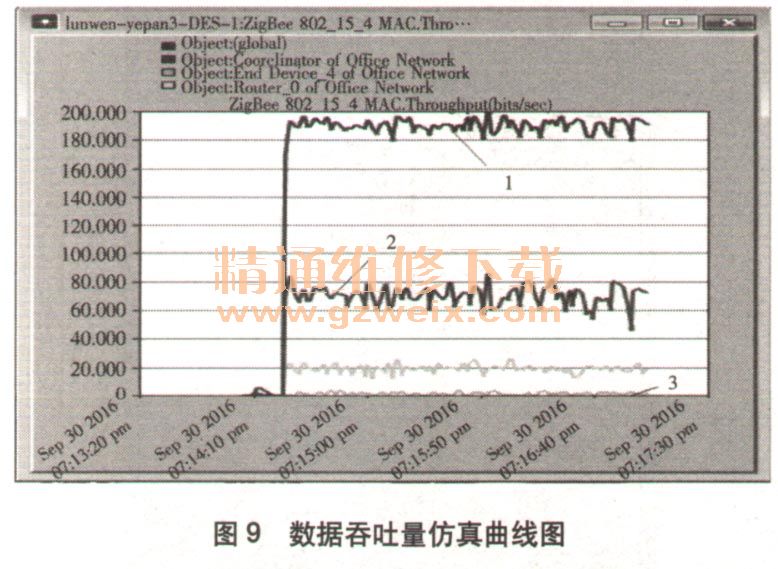

    数据吞吐量的仿真曲线如图9所示。各节点都在30～40s时出现数据吞吐峰值，维持10s后重归稳定。其原因在于每个节点都在组网成功的20～21s内才开始收发数据，造成整个网络在相对较短的时间内产生大量的数据，之后又趋于平缓。其中，曲线1是整个网络的数据吞吐量，曲线2是协调节点的吞吐量，曲线3是终端节点的吞吐量。ZigBee最大256kb/s的传输速度完成可承受这个数据吞吐量，不会引起数据堵塞。

    本文仿真的设置保证了足够的带宽，以尽量减少瞬时数据量对节点造成冲击而引起的数据延迟。本文选定的3个路由节点为Router 1, Router 5和Router_9。

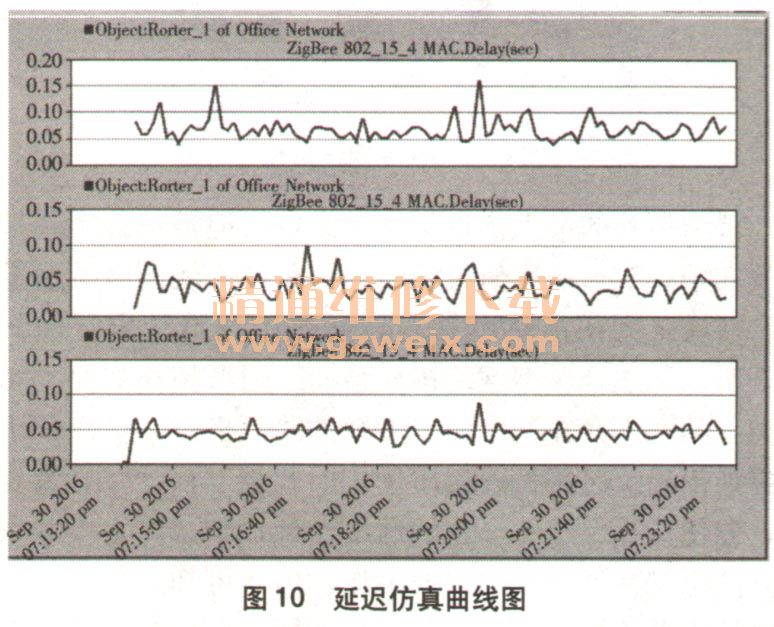

    延迟仿真曲线如图10所示。各节点延迟都不高于50ms，完全满足系统实际需求。如果Router节点随连接它的End Device节点增多，会出现一定的延迟增幅，但是在仿真结果中并不明显。

    5 结束语
    本文利用OPNET对定日镜的ZigBee无线传感器网络进行了仿真验证，结果显示系统在ZigBee网络节点较多的情况下能稳定运行，证明了塔式太阳能热电站定日镜镜场可使用无线方式来进行数据的传输。
