3 电流互感器绝缘测试
电流互感器绝缘检测就是测试整个电流互感器回路对地、对柜体、对端子排的绝缘水平，结合对电流互感器回路中有且只有一个接地点的要求，断开接地点，用摇表测试仪进行全回路测量，将1000V电压作用于电流互感器回路，阻抗应大于10MΩ。

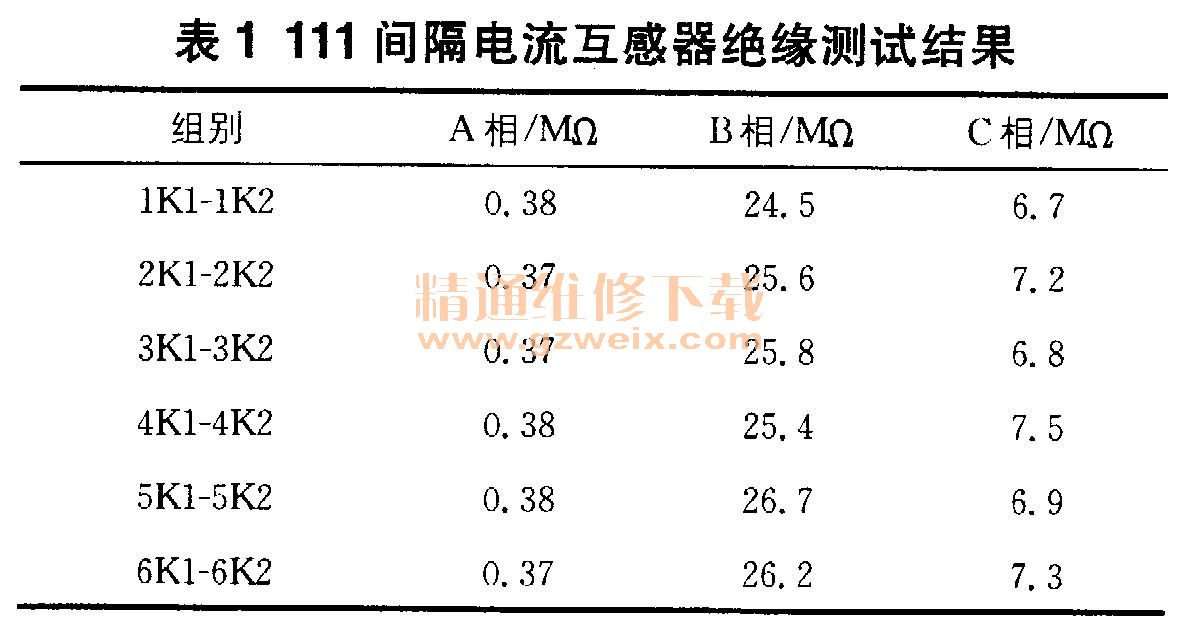

测试时，天气多云，温度为18 ℃，湿度为36%。对111间隔电流互感器进行二次绝缘测试时，打开端子箱内电流连片，解下三相各二次绕组短接片，将摇表一端接地，在绝缘摇表上加1000V电压分别对三相各绕组进行绝缘测试试验，试验结果见表1。
由表1可知，A相和C相绝缘测试阻抗值小于规定阻抗值10MΩ，特别是A相远远小于规定值，显然A相和C相测试结果不合格，不能满足正常运行要求。
通过分析可知，导致绝缘降低的原因有：二次绕组绝缘受潮、击穿或严重过热老化；二次接线出现绝缘损伤；端子排绝缘击穿；电流互感器底端接线盒内二次接线绝缘板绝缘受潮、击穿或严重过热老化。
4 电流互感器绝缘缺陷处理
基于上述分析，对电流互感器A相和C相二次电流回路进行了针对性的分解试验。
4.1绝缘板外侧面检查
首先打开电流互感器底端接线盒，发现整个二次接线绝缘板外侧干燥，因此可基本排除二次接线板外侧受潮导致电流互感器绝缘降低的情况。但是该绝缘板外侧表面有一层黑色油脂状物质，且四个角有微小的裂纹，于是怀疑该物质是从绝缘板内渗出的。
4.2接线盒外侧面二次线绝缘试验
拆下电流互感器底端接线盒内二次接线绝缘板外侧的二次线，对从开关端子箱至电流互感器底端接线盒内二次接线板外侧的二次线进行绝缘试验，结果显示均超过1GΩ，绝缘测试值远大于规定值，显然该二次接线绝缘合格。在二次接线板外侧测试接线板内回路绝缘，结果见表2。表2和表1中，A相测试值相近，由此可判定绝缘板内二次电流回路绝缘降低。
4.3绝缘板内侧面检查
继续拆下二次接线板四角固定螺丝，拔出接线板后，发现二次接线板内侧干燥，由此基本排除了二次接线板内侧受潮导致电流互感器绝缘降低的情况。但是接线板内侧表面也有一层黑色油脂状物质，仍怀疑该物质是从绝缘板内渗出的。
