2.2单点直流接地导致的偷跳

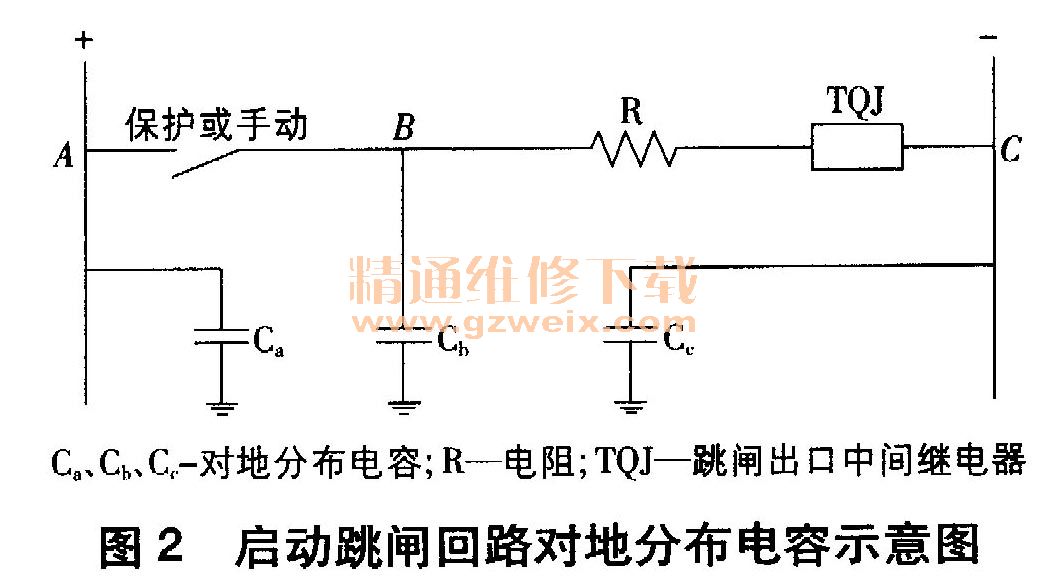

    图2为断路器启动跳闸回路对地分布电容示意图。当回路对地分布电容较大，直流正极接地时，断路器有可能偷跳。对于额定电压为220V的直流系统，直流对地电压的绝对值为110V，即A点对地电压为＋110V、B、C点对地电压为－110V。当直流正极接地时，地电位由＋110V跃变至＋220V，由于电容两端电压不能瞬变，因此B点电压升到＋110V，瞬间即有约110V电压加在跳闸出口中间继电器T切两端。若Cb足够大且TQJ动作电压过小（试验表明部分继电器动作电压仅为80V左右），则TQJ动作，断路器偷跳。

    由于500kV变电站占地面积大、电缆敷设路径长、分布范围广、交直流回路纵横交错，极易对地形成过大分布电容，直流接地时可能导致断路器偷跳，因此应测试启动跳闸回路电缆对地分布电容。当分布电容超过30nF时，应采取措施进行处理，同时应使用功率较大的中间继电器，确保其动作电压在60％～70％额定直流电压范围内，以提高引起偷跳的分布电容门槛值。此外，电缆的分布电容也可能造成交流电窜入直流回路，导致TQJ动作，因此在设计施工时应使启动跳闸回路电缆远离动力电缆。
    2.3低电压过低导致的偷跳
    有些断路器的分闸回路紧邻分闸线圈串联电阻。断路器最低动作电压一般为分闸回路全电压，低电压试验时在整个分闸回路（包括串联电阻）施加电压，当低电压数值较低，接近30%Un （Un为额定电压）时仍满足规程规范要求。对于额定电压为直流220V的系统，低电压接近66V；对于110V直流系统，该数值更低。如某厂家产品，串联电阻为30Ω，分闸线圈电阻为6Ω，此时分闸线圈上的电压仅为11V。在强电磁干扰下，即使不大的电压作用在分闸线圈两端，也易造成偷跳。为此应采取措施，使得分闸线圈两端的低电压为30%Un左右，即分闸回路的低电压大于3 0%Un，以提高分闸回路的抗干扰能力，并使分闸回路的最低动作电压小于65％Un，这样就同时满足了规程规范的要求。
    一种方法是通过调整分闸动铁芯间隙来提高最低动作电压，但有时动铁芯间隙的调整会导致分闸时间、合分时间等参数不合格，还存在铁芯间隙本身已达到优化状态而无法调整的情况。
    另一种方法是通过减小线圈导线的线径，以增大线圈电阻来提高分闸线圈的最低动作电压。但是随着线圈电阻的增大，输入分闸回路的功率会减小，导致分闸时间长，因此需增加线圈匝数来增大分闸电磁力，从而维持分闸时间不变。同时，调整低电压后，分闸线圈应符合电流通流能力的要求，故应综合考虑。
    2.4其它原因导致的偷跳
    （1）断路器合位正常运行时，非全相回路中的合位辅助触点接通，分位辅助触点断开（如图1所示），而当分位辅助开关触点因受潮粘连等原因而接通后，非全相回路接通，造成断路器偷跳。特别是对于辅助触点竖排列的辅助开关，在频繁操作、机构卡涩、受潮、锈蚀等因素作用下，触点很容易导通。为此，应选用结构合理的辅助开关，同时日常应加强对辅助开关维护，确保回路正常运行。
