3 储能电机电源排查情况
    为了更好掌握高压断路器的运行情况，消除安全隐患，避免出现类似独山站5022断路器储能故障不能及时发现处理，对辖区高压断路器储能电源情况进行排查。排查结果显示，高坡换流站断路器储能空开均有辅助接点，任何一级空开跳闸，都能通过监控后台及时发现，而3个交流站汇控箱或机构箱上一级电源空开均无辅助接点，若动力电源箱空开跳闸，将无法及时发现，存在安全隐患。

    4 储能电机回路电压监视方法研究

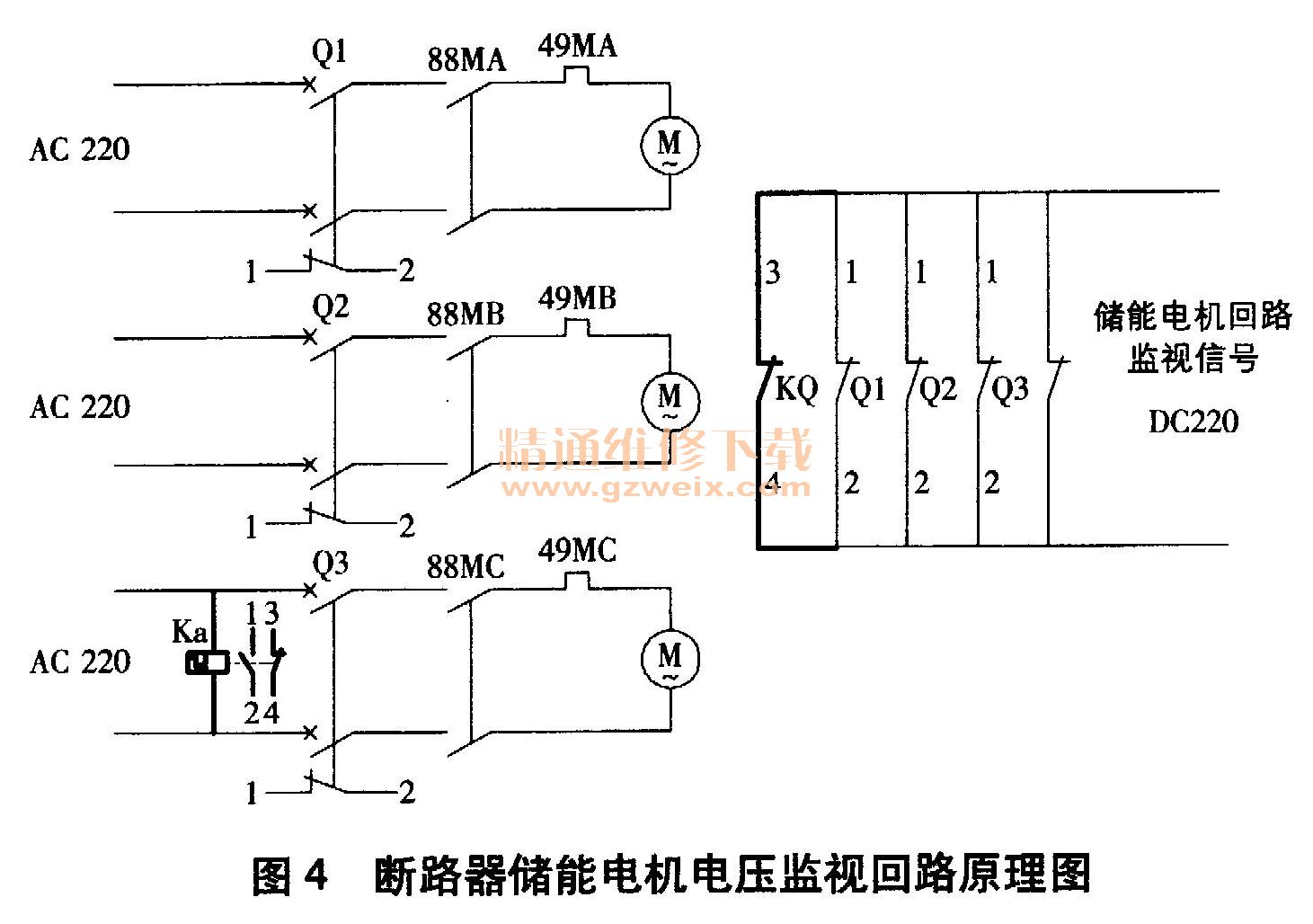

    基于高压断路器储能电机回路电压监视存在安全隐患问题，经初步分析可在断路器终端储能电机电源空开处加装一套电压监视继电器。该电压继电器电源输入判断断路器储能电机电源无压或欠压条件，再通过其辅助接点接入断路器储能电机电源空开辅助接点。当断路器储能电机电源上级空开跳闸失压或回路出现欠压情况时，可通过加装的电压监视继电器辅助接点发信，判断该断路器储能电机回路电压异常，并及时将异常信号反馈至监控后台，便于提前发现断路器储能电机回路电源存在问题，避免断路器不能正常储能导致断路器拒动等事件的发生。高压断路器储能电机电压监视回路原理图如图4所示，粗线为新增部分。
    加装电压监视继电器主要有以下几方面特点。

    （1）可靠性。目前，断路器只有终端电机空开带有辅助触点，且只有空开跳闸后才能起到监视作用，电机电源上级空开跳闸或电源回路出现失压、压时不能提前发现。加装电压监视继电器后，提高了断路器运行稳定可靠性。
    （2）保障性。断路器储能故障是断路器拒动的一个因素，特别是液压一碟簧断路器，储能指示刻度线严重影响运行人员判断储能是否正常。电压监视继电器可在电机储能回路二次元件信号失效时保障断路器的安全运行。
    （3）预防性。通过电压监视继电器可提前预防储能电机电源故障，解除安全隐患，保证断路器储能电机正常运行。
    5 结束语
    基于电压监视在高压断路器储能电机方面应用较少，本文提出在断路器终端储能电机电源空开处加装一套电压监视继电器的方法，并在某变电站500kV断路器上安装应用。电压监视继电器安装便捷、成本小、收益高，能起到监视断路器储能电机电压的作用，可提前发现储能电机电源故障，严防断路器拒动，保障断路器安全稳定运行，提高电网的运行可靠性。
