摘要：本文通过分析一起高压断路器储能故障原因，发现目前高压断路器储能电机回路电压监视存在薄弱环节。为此提出一种储能电机回路电压监视改进方法。现场安装试验结果表明，该方法效果良好，对提高高压断路器储能故障监测可靠性、防止断路器拒动有重要参考价值。
目前，液压一碟簧机构型高压断路器随着SF6断路器的发展取得了很大的进步。断路器在正常运行或分合闸操作时，液压机构都需启动电机补压，导致储能电机回路动作频繁，故障发生的几率较大。据统计，高压断路器电机储能回路导致的故障占故障总数的73%。南网超高压公司500kV独山变电站西开LW15A-50/Y断路器自投运以来，已发生多次因电机储能二次回路故障导致断路器无法正常储能，严重影响断路器可靠运行。
1 储能故障概况
某高压断路器因线路故障跳闸，断路器储能电机正常启动，但监控后台报该断路器油压低故障信号。现场检查发现该断路器未正常储能，断路器储能电机电源上级动力箱电源空开在跳开位置。空开经试合成功后，断路器储能电机启动，储能恢复正常。
2 储能故障分析

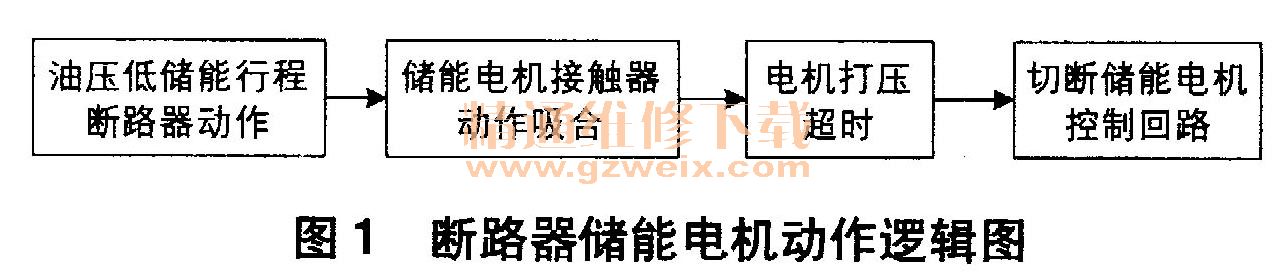

到现场检查处理该断路器储能故障。监控后台信息显示：5022断路器跳开后，低油压触发储能电机控制回路，储能电机启动打压，但断路器油压低信号并未复归，现场储能电机未启动储能，并在几分钟后出现储能回路故障信号。储能电机动作逻辑流程如图1所示。

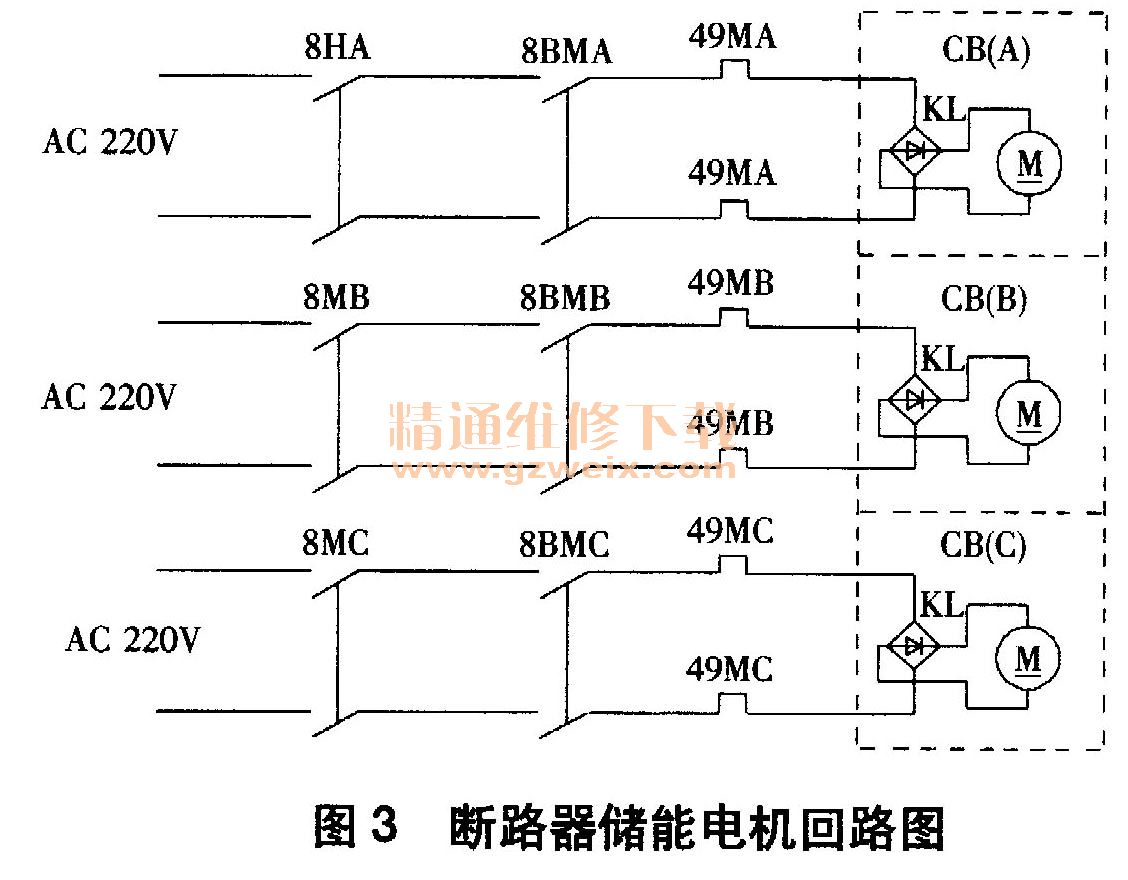

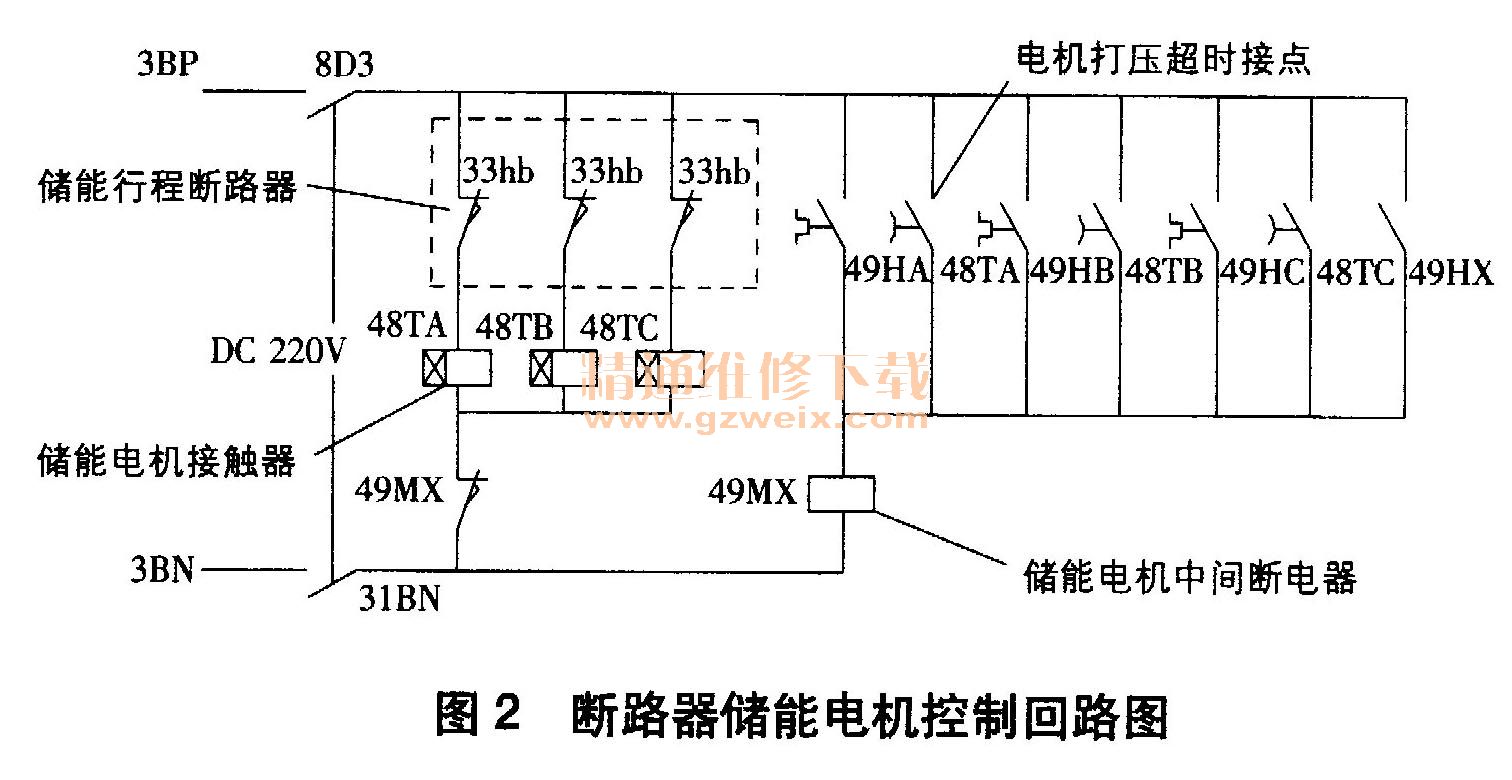

根据监控后台信息，结合现场处置情况分析5022断路器储能电机控制回路正常，动作逻辑正确，故障原因是5022断路器储能电机交流电源上一级空开跳开，而该电源空开未安装辅助接点监测空开位置状态，导致运行人员未能及时发现，严重影响了故障判断处理效率。经排查，初步分析动力电源箱空开跳开原因为动力箱到端子箱之间的电缆绝缘薄弱。对电缆剥线处进行包扎处理后，复测其绝缘电阻合格，合上空开，5022断路器储能回路恢复正常。断路器储能电机和控制回路如图2和图3所示。
5022断路器储能故障反映出高压断路器储能电机回路电压监视存在的安全隐患，即断路器储能电机电源空开只在终端就地汇控箱或机构箱有辅助接点信号，当断路器就地汇控箱、机构箱上级储能电机电源空开故障跳闸或电机电源欠压失压后，无信号监测断路器储能电机电源故障，特别是储能电机电源欠压或失压时，巡视不能及时发现问题，将导致断路器不能正常储能。断路器带电运行时在合闸储能状态，只能满足一次完整分一合一分操作。若线路故障断路器多次动作时，将会出现断路器因储能电机回路故障不能正常储能而导致断路器拒动，严重影响断路器安全稳定运行。
