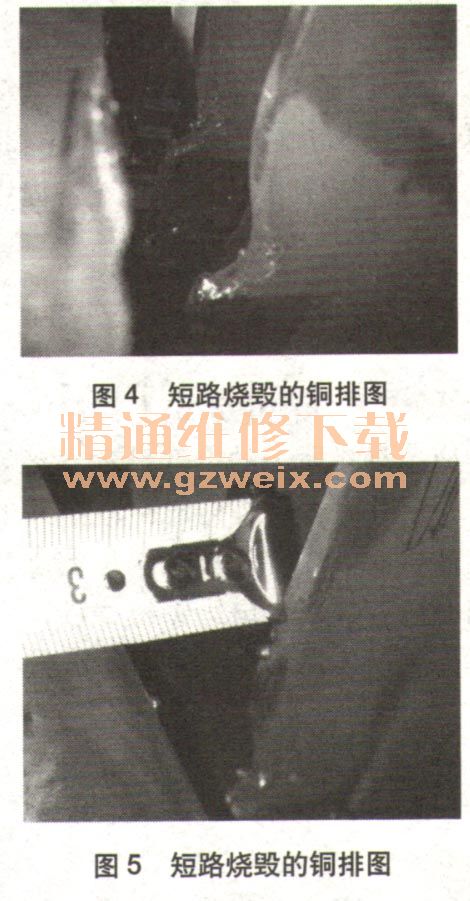

在现场检查及测量数据后，对这次空压机配电柜三相短路故障进行分析。该海上平台正处于陆地建造后海上安装调试初期，现场作业用到工厂风的设备较多，用气量较大，风罐压力的波动信号反馈到空压机电机的控制回路，导致空压机频繁启停。空压机主电机在启动过程会产生很大的电流冲击。空压机主电机是低压大电流设备，采用插拔式配电柜，插头依靠弹簧夹紧母排，配电柜的插头与母排接触不够稳定，并且电机频繁启停在接触面上产生很大的电流，引起接触面发热量增大，因此多次插拔后，弹簧弹力减弱，插头松脱，接触面进一步接触不稳定，产生电火弧，发热量继续增大。在配电柜内测量发现金属封板与铜排空间距离太近，电气间隙不足3 cm（最小空间距离至少需8cm），并且金属封板与铜排间未安装绝缘板，如图5所示。综合各方面分析，主要是设计不合理，导致封板对应急铜排放电，造成配电柜出线口产生三相短路，引发此次电源短路事故。

    这次事故发生后，对应急母排LE进行断电隔离，导致该母排上的其它重要用电设备因停电而受到影响，关系到整个平台的应急安全，因此必须尽快找出故障原因，解决问题，恢复平台的应急电源。下面从三相短路电流周期分量有效值、冲击电流、最大有效值电流进行计算分析此次故障。

    3 配电柜三相短路电流计算
    3.1简单系统三相短路电流计算
    短路电流的工程实用计算中，多数情况下只需计算短路电流周期分量的起始值，即短路瞬间短路电流的基频周期分量的初始有效值，一般称之为起始次暂态电流。
(1) 取基准SB、UB=Uav。在计算参数时，需将以自身额定容量、额定电压为基准的标么值参数换算为统一基准容量、基准电压下的标么值参数（电力系统三相短路的实用计算通常采用标么值）；在选取各级平均额定电压Uav作为基准电压时，忽略各元件的额定电压与相应电压级平均额定电压的差别，定义变压器电压比等于其对应侧平均额定电压之比，即所有变压器的标么电压比都等于1。
    （2）求各元件的电抗标么值。
    （3）简化电路，求出短路回路总电抗标么值，即从电源点到短路点前的所有元件电抗标么值之和χ∑*。

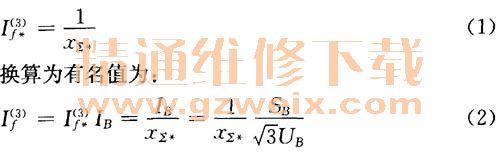

    （4）计算短路点f三相短路电流周期分量初始有效值的标么值为：

    3.2冲击电流、最大有效值电流定义和关系

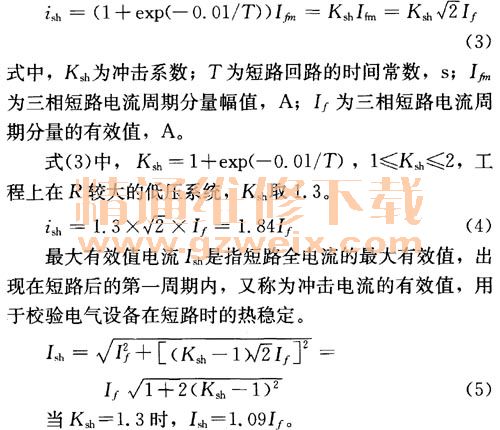

    短路电流可能的最大瞬时值称为短路冲击电流，记作ish，用于校验电气设备和载流导体在短路时的动稳定，出现在短路后0.01s时刻。
