摘要：本文针对某海上天然气平台上空压机出现配电拒三相短路故障，导致配电柜内导线及插头烧毁事件，进行短路电流计算及故障分析，并对空压机配电拒进行了整改。

    0 引言
    海上天然气平台上，空压机为平台的安全系统及生产系统的正常运行提供保障，因此空压机配电系统必须稳定可靠，不允许出现短路、接地等故障。本文以某海上天然气平台为例，分析了平台在海上安装调试过程中出现的空压机配电柜进线端故障。

    1 平台空压机配电系统

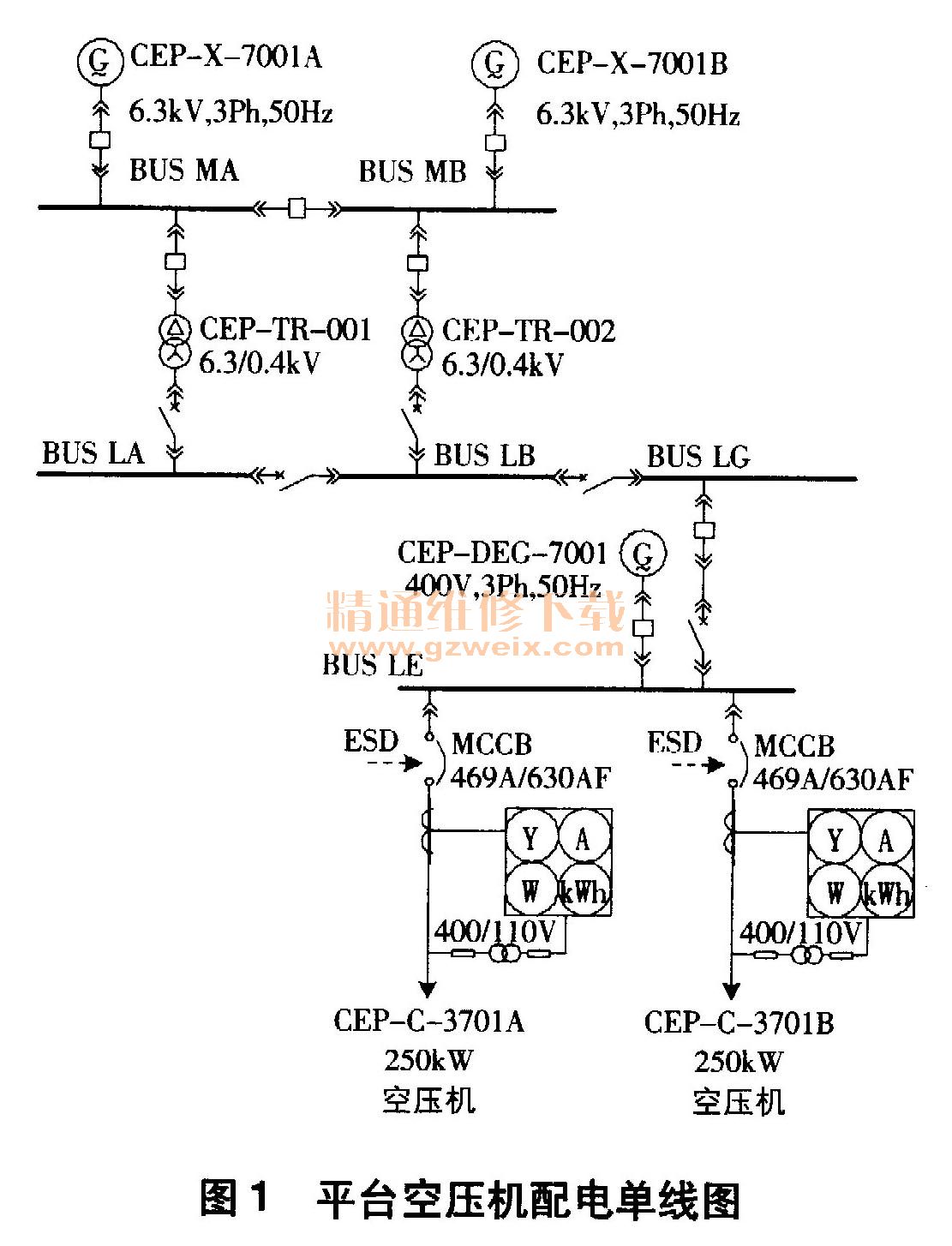

    某海上天然气平台上有2台Ingersoll Rand MH215空压机，设置为不连续运行、在规定压力范围内自动启停设备。单台空压机电机的额定功率为250kW，额定电压为400V，频率为50Hz，功率因数PF为0. 88，效率EFF为0.920 2台空压机的电力配电柜均设置在平台应急LE 400V母排，如图1所示。2台空压机由联控盘设置为主机及辅机，在压力850～1000kPa范围实现自动启停。

    平台应急开关间LE母排上，对空压机设置了2个插拔式配电柜（如图1所示）。每个配电柜中安装有630A电流断路器，由1条3×120mm2电缆连至现场空压机电机内部主回路，为电机运行提供运行动力。空压机主电机为大功率电机（215kW），星形启动，三角形运行；冷却风机功率为15 kW，直接启动。

    2 空压机配电柜短路故障及分析

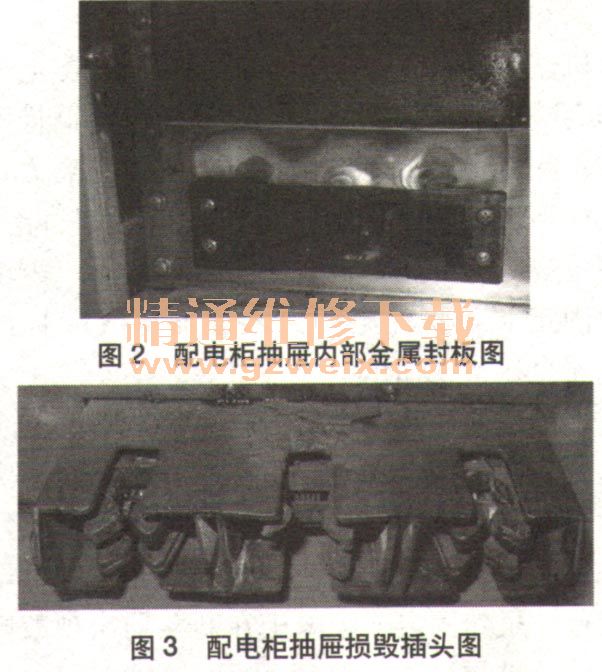

    某日，在该海上平台的施工调试过程中，中控室操作站收到空压A机异常停机信号，同时火灾报警系统发出了应急开关间烟感探头报警信号。赶到应急配电间，发现内部有大量浓烟，于是立即对应急LE400V母排切断电源进行隔离、灭火。待房间内部通风正常后，检查事故现场。空压A机配电柜发生三相电源短路，出现严重受损现象；配电柜内部靠近铜排的金属封板遭受短路电流烧熔变形（如图2所示）；配电柜抽屉插头在短路电流冲击下受损（如图3所示）；铜排在短路强电流作用下放电，出现严重烧毁现象（如图4所示）。由于灭火及时，配电柜内部馈出线电缆受损不严重，可进行修复。
