2.2.2直流耐压
在直流电压作用下,没有电容电流,测试设备只供给因绝缘电阻产生的、仅有毫安级的泄漏电流。仍以上述线路为例,假设其绝缘电阻R为0. 5MΩ,施加U=10kV的直流电压时,泄漏电流I为20mA,测试设备消耗功率P为200VA。
2.2.3对比
若对该线路进行交流耐压测试,设备的容量至少要达到85. 7kVA,再配以85. 7kVA的发电机,现场测试设备体积庞大,不易携带。相比之下,直流耐压测试只消耗200VA的功率,测试设备体积更小、更轻便,更适合配网故障查找现场应用。
2.3测试方案
从测试效果和测试设备容量两方面综合比较分析,提出的最佳解决方案为在配网故障查找中运用直流耐压测试方法。
3 测试电压值
确切地讲,引入直流查找故障的手段是“直流耐压测试”,而非“直流耐压试验”。因为直流耐压测试的目的是查找击穿电压介于2. 5 kV和um之间的非贯穿性故障及测试线路绝缘强度是否满足送电条件,因此只要施加和线路正常运行电压等效的直流电压即可。
标准的电网电压波形为交流正弦波,其有效值为U1,电压峰值为um(其中)。正常运行时,电网设备承受的最高电压为um,因此直流耐压测试时只要设备能承受该电压即表示绝缘强度满足送电条件。直流电压波形为一条直线,电压为固定值Uzl。为测试线路绝缘强度是否满足送电条件,须满足Uzl≥um。可取UZl= kum,其中k为可靠系数,取1. 1。
对于10kV配网线路,,直流耐压测试电压Uzl=9kV。对10kV配网线路施加9kV直流电压,若线路可承受该电压而不发生击穿,表明绝缘良好,可正常送电,否则表明线路存在故障。
4 分级加压法
4.1吸收现象

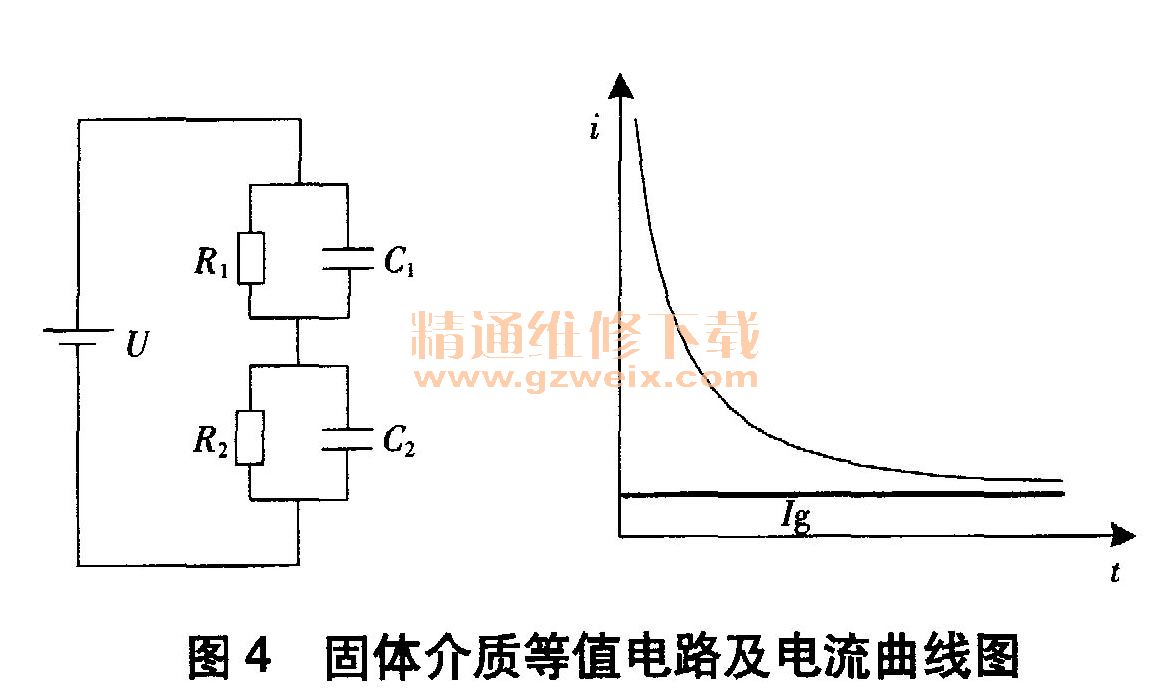

向固体绝缘介质施加直流电压,等值电路和电流曲线如图4所示。直流电压加到绝缘介质后瞬间电流最大,之后逐渐减小,最后趋于稳定值Ig,这种称为吸收现象”泄漏电流Z由稳定值Ig和变化量7a组成,通过计算推导,
“过电流,无法加压”提示。两者的根本区别在于:无故障的线路可承受9kV的直流电压,存在死接地故障的线路无法承受9kV电压,而是否能承受9kV直流电压是判断线路绝缘是否合格的唯一标准。为此,只要将泄漏电流控制在60mA内,同时将电压加至9kV不发生击穿或过电流即表明线路不存在故障,否则存在故障。
