摘要：本文针对绝缘摇表可发现配网线路上的部分故障，但无法发现于击穿电压较高的非贯穿性故障的问题，在分析介质击穿原理基础上，通过对比交、直流耐压试验方法，提出了将直流耐压测试应用于故障查找的方案，计算出了合适的测试电压值，通过分级加压法消除了吸收现象带来的误判。实践证明，直流耐压测试可有效发现击穿电压较高的非贯穿性故障，同时可作为送电前的“最终确认”，大大提高了故障查找的效率。

    0 引言
    受电、热、机械力和环境等因素影响，绝缘介质会逐渐老化，最终导致击穿，击穿通道的贯穿程度不同，其击穿电压也不同。查找故障的传统方法为使用绝缘摇表检测绝缘电阻大小，但存在击穿通道未贯穿、击穿电压高于摇表输出电压时检测不到故障点的问题。为此，本文提出应用直流耐压测试进行配网故障查找，并对测试电压值、吸收现象的影响进行了分析。

    1 击穿原理
    1.1固体介质故障模型

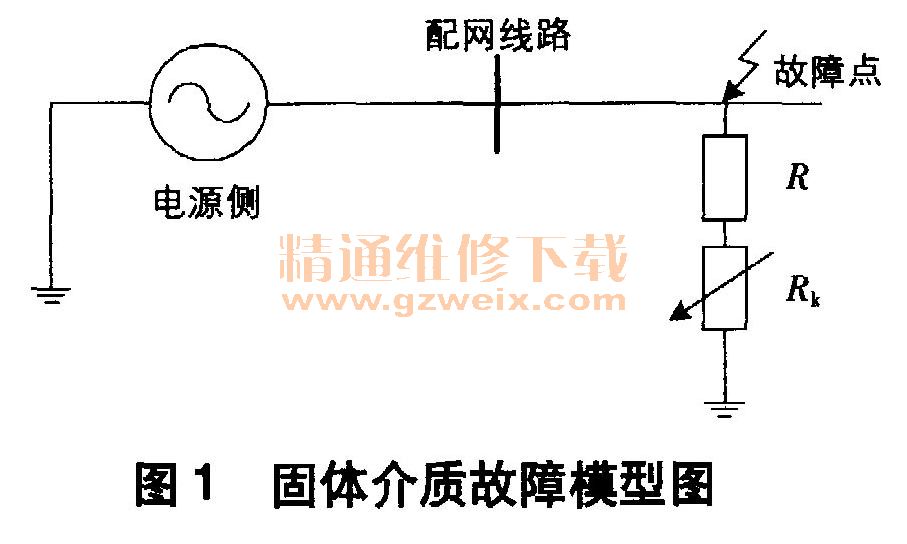

    经验表明，80％的配网故障都是由绝缘击穿引起的，而配网设备又以固体绝缘居多，固体介质一旦发生击穿就不可逆转。基于固体介质击穿理论，可分析击穿电压对故障查找的影响。在电场作用下，固体介质可等效为由不随外加电压变化的线性电阻R和随外加电压变化的非线性电阻Rk串联组成，如图1所示。Rk的非线性由固体介质的电击穿原理决定。

    固体介质的伏安特性曲线如图2所示。当外加电压较低时，主要是离子电导起作用，电压和电流呈线性关系（区域1）；电压逐渐增加，在某个范围内仍是离子电导起作用，但电压电流呈非线性关系（区域2）；电压继续增加，超过某一界限后，电子电导开始起作用，此时电压电流可近似采用线性模型代替，但是等值电阻已急剧降低为很小（区域3）。

图1中，介质故障回路等效为如下分段模型：

    式中，g1、g2、u1、u2为常数；k1、k2、k3、k4为待定系数。
    当电压小于u2时，回路电阻（1 /g1）为两个线性电阻的串联，Rk为线性；电压大于u1而小于u2时，可简化为二阶多项式构成的非线性函数，此时介质发生电离，非线性电阻Rk随电压升高而减小，回路电阻也随电压升高而减小；当电压大于u2时，固体介质内部存在的少量带电粒子作剧烈运行，与固体介质晶格结点上的原子发生碰撞电离，形成电子崩，导致介质击穿，回路电阻主要由尺决定（通常情况下R很小），g2近似等于1/R，u2为介质的击穿电压。
