摘要：本文针对断路器分合闸操作过程中线圈烧毁现象，结合分合闸回路工作原理，分析了其根本原因是辅助开关延迟切换、线圈长时间带电，并提出了预防措施，为同类故障的分析及预防提供了参考。
断路器在分合闸操作过程中常出现分合闸线圈烧毁，甚至造成断路器机构箱烧毁，既影响了分合闸操作，又延迟了送电时间。特别是在事故切除过程中发生故障，会导致越级分闸，使得事故进一步扩大，严重影响电网的安全稳定运行，带来重大经济损失，因此有必要进行总结分析，做好预防措施，以免同类事故再次发生。
1 断路器分合闸回路原理分析

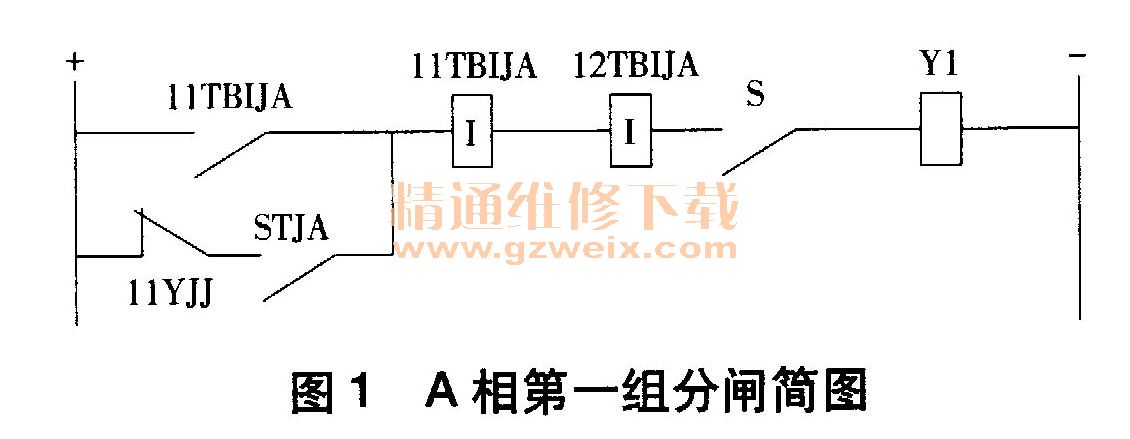

图1为断路器第一组分闸回路简图。以A相为例，合闸状态时，辅助开关S闭合，压力低闭锁触点11 YJJ正常状态下闭合。分闸操作时，分闸继电器触点STJA闭合，自保持继电器11 TBIJ A、防跳启动继电器12TBIJA及第一组分闸线圈Y1得电，分闸回路导通并形成自保持，分闸线圈励磁脱扣完成分闸操作，随后辅助开关S断开，切断分闸回路。第二组分闸回路同图1。

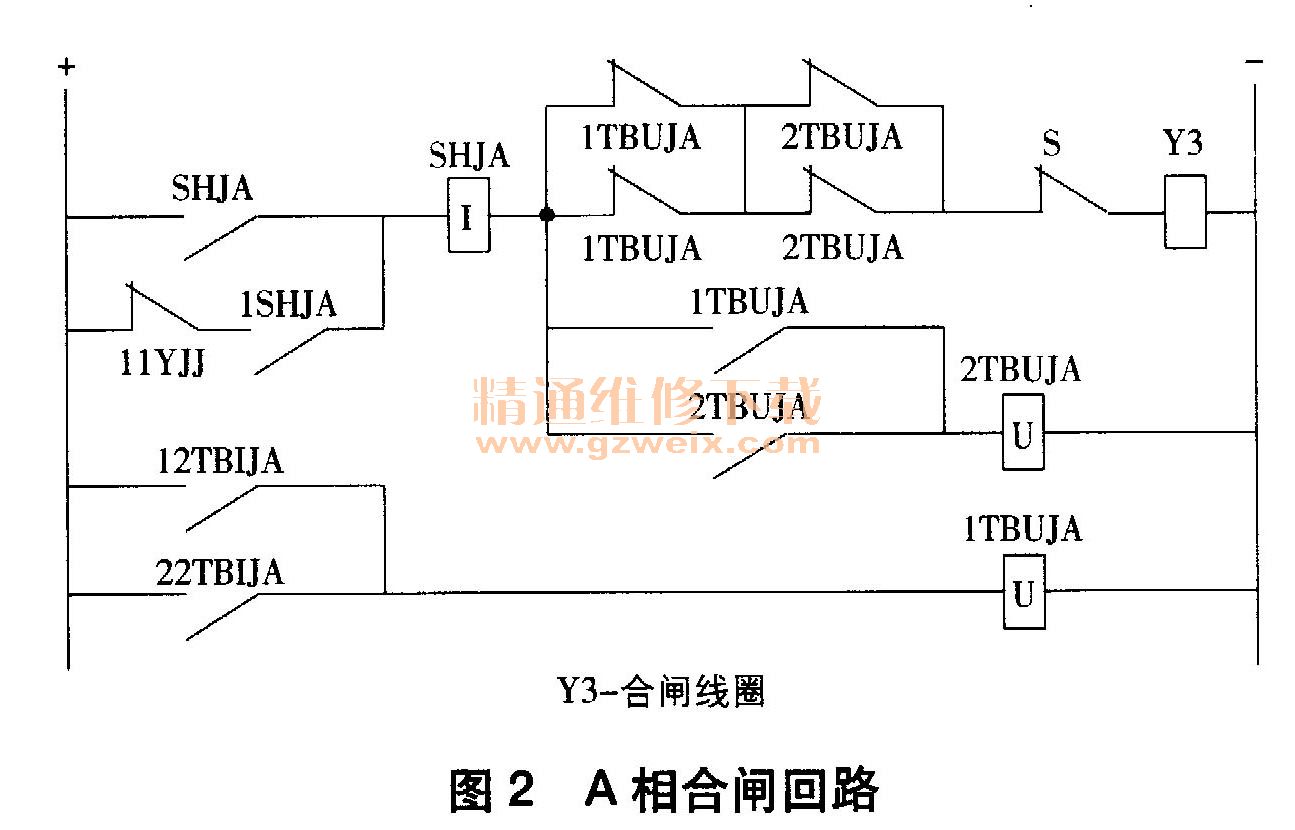

图2为断路器合闸回路简图。同样以A相为例，分闸状态时，辅助开关S闭合，压力低闭锁触点11 YJJ正常状态下闭合。合闸操作时，合闸继电器触点1SHJA闭合，合闸自保持继电器SHJA及合闸线圈Y3得电，合闸回路导通并形成自保持，合闸线圈励磁脱扣，完成合闸操作，随后辅助开关S断开，切断合闸回路。
