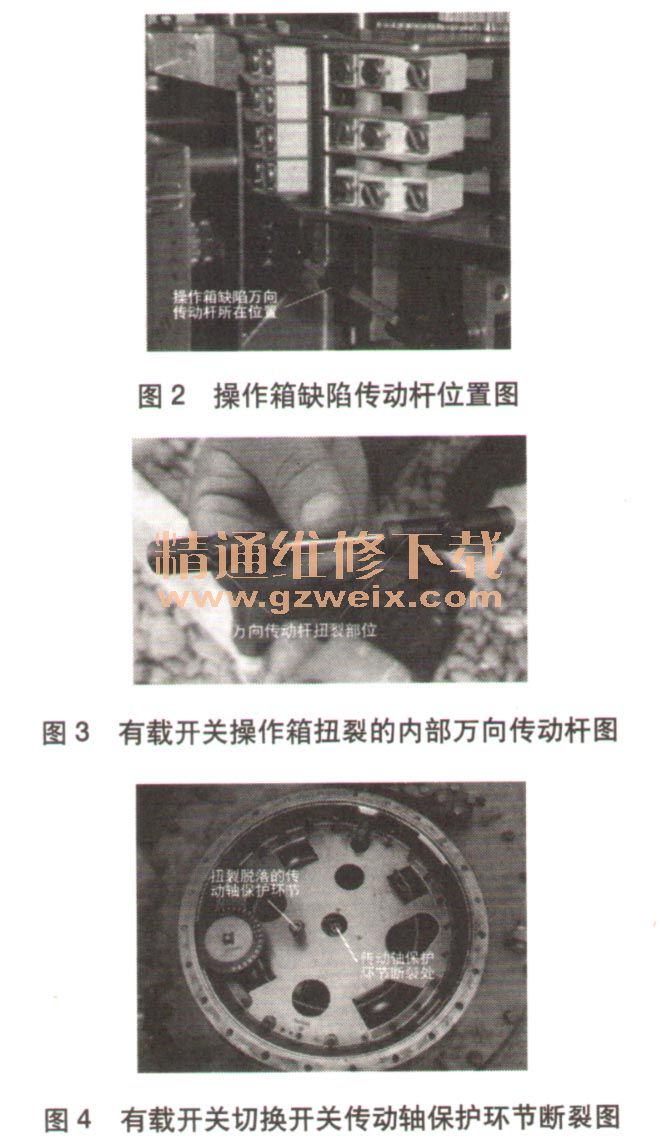

吊芯检查，打开上部端盖将内部切换开关芯子吊出后发现内部传动轴在保护薄弱环节处发生断裂，如图2～4所示。于是对该部件进行了更换，并对断裂残渣进行彻查清除，在确认切换开关无其它异常受损后复装回油室。

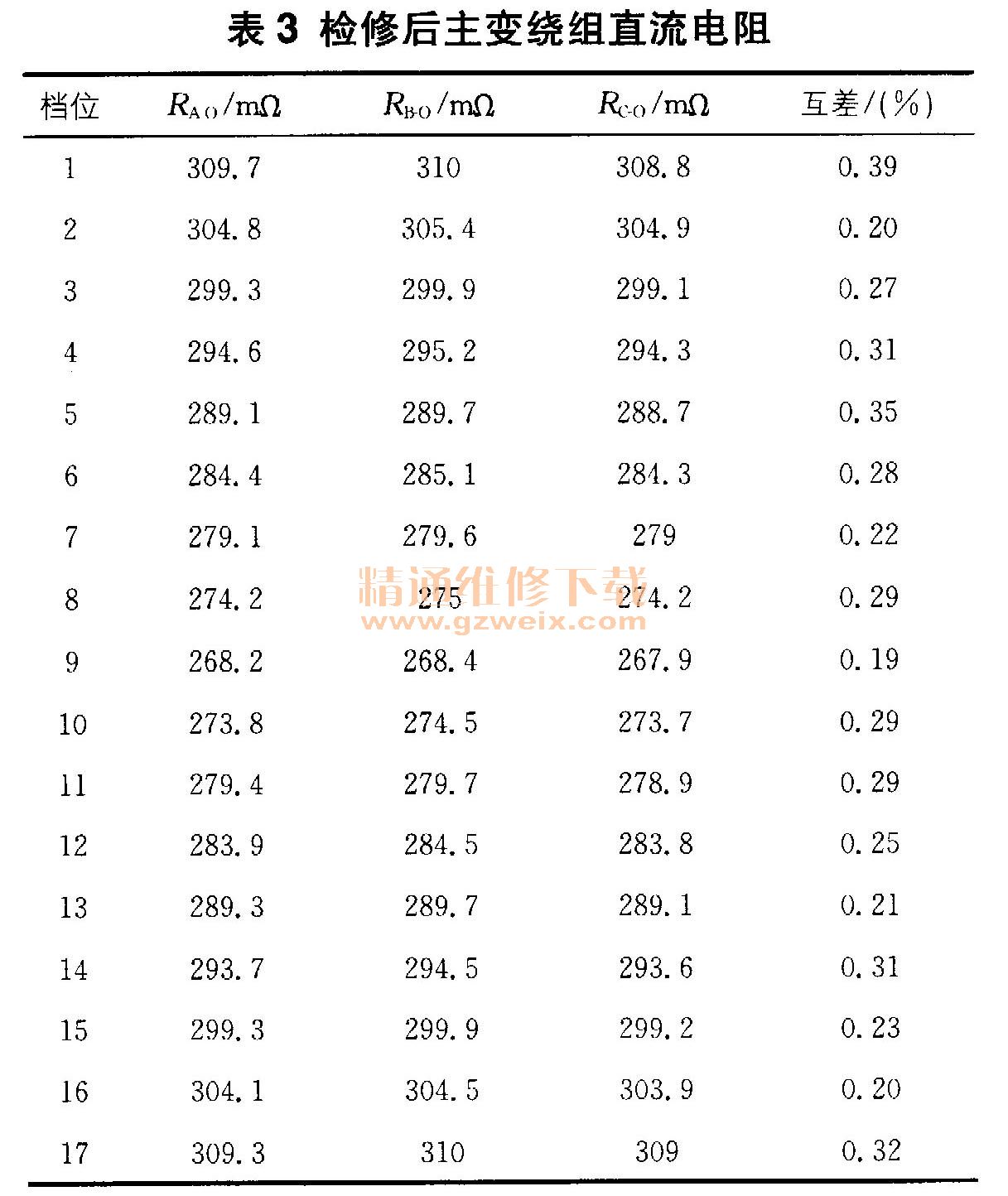

    完成有载开关整体检修并恢复后，对该变压器高压绕组进行直流电阻测试，结果见表3。由此可知，有载开关档位调节已恢复正常，缺陷成功消除。

    5 结束语
    超声波局放作为一项适用于变压器内部有无放电缺陷检查的带电检测技术，在此案例中主要用于检查主变器身内部有无异常放电现象，结合有载分接开关的内部切换开关芯子与选择器有无正常的切换信号诊断，对辅助判断有载开关分接变换过程是否正常起到了实质性作用，丰富了主变在运工况下有载开关动作的监测手段。
    主变分接开关断轴缺陷不单纯为常见的分接开关内外连接错位引起，也有可能是操作箱限位器件老化位移导致，因此在明确断轴故障原因前仅更换故障传动轴而不进行操作箱整定会造成断轴事故重复出现。
