摘要：本文介绍了一起220kV氧化锌避雷器故障处理案例，通过返厂试验及解体等手段进行分析判断，查找出故障的主要原因，最后针对加强避雷器的状态监督提出若干建议。

    金属氧化物避雷器以其良好的非线性伏安特性、保护性能等优点，已逐步取代其它类型避雷器，成为电力系统过电压的主要保护设备。电网中的避雷器能否可靠运行，是关系到系统安全稳定的一个重要因素。但是家族性缺陷、运行年限增加造成的老化等原因，导致运行中的避雷器发生故障，严重影响电力系统的安全稳定运行。本文介绍了一起220kV氧化锌避雷器故障处理案例，分析其原因并提出了相关建议。

    1 故障发现情况
    2016年12月16日，220kV盐城变＃1主变AB两套主变保护A相差动速断保护动作，跳开＃1主变三侧开关（故障前主变110kV侧开关热备用状态），故障电流为9 252A，主变本体其它保护均未动作。故障后对＃1主变进行油色谱分析，数据正常，#1主变保护范围内其余设备未见异常。现场检查一次设备，发现＃1主变220kV侧A相避雷器底座有明显放电痕迹，避雷器瓷瓶上有局部烧黑痕迹，上下2个喷弧口均有动作痕迹，放电计数器损毁。经分析应为避雷器击穿导致主变保护动作。
    #1主变A相（故障相）避雷器为河南南阳氧化锌避雷器厂产品，型号为YIOW-200/520，出厂日期为1993年10月，投运日期为1995年3月。三相避雷器2014年4月的预防性试验报告数据未见异常；对比2015年和2012年的带电测试报告，故障相的试验结果差别较小。

    2 返厂检查情况
    2.1外观检查
    对三相避雷器进行外观检查，发现A相上下两节顶部防爆膜均已被冲破，盖板锈蚀严重，且已被熏黑并冲击变形；下节泄漏电流表安装处瓷套表面有明显的烧蚀痕迹，伞裙表面部分釉已脱落，且附着众多溅射凸起物；B相两节顶部防爆膜未见损坏，盖板锈蚀严重，可轻易剥落，部分螺栓已锈蚀断裂，导致盖板和防爆膜翘起；c相两节防爆膜完整，盖板金具光洁未见锈蚀。
    2.2试验情况

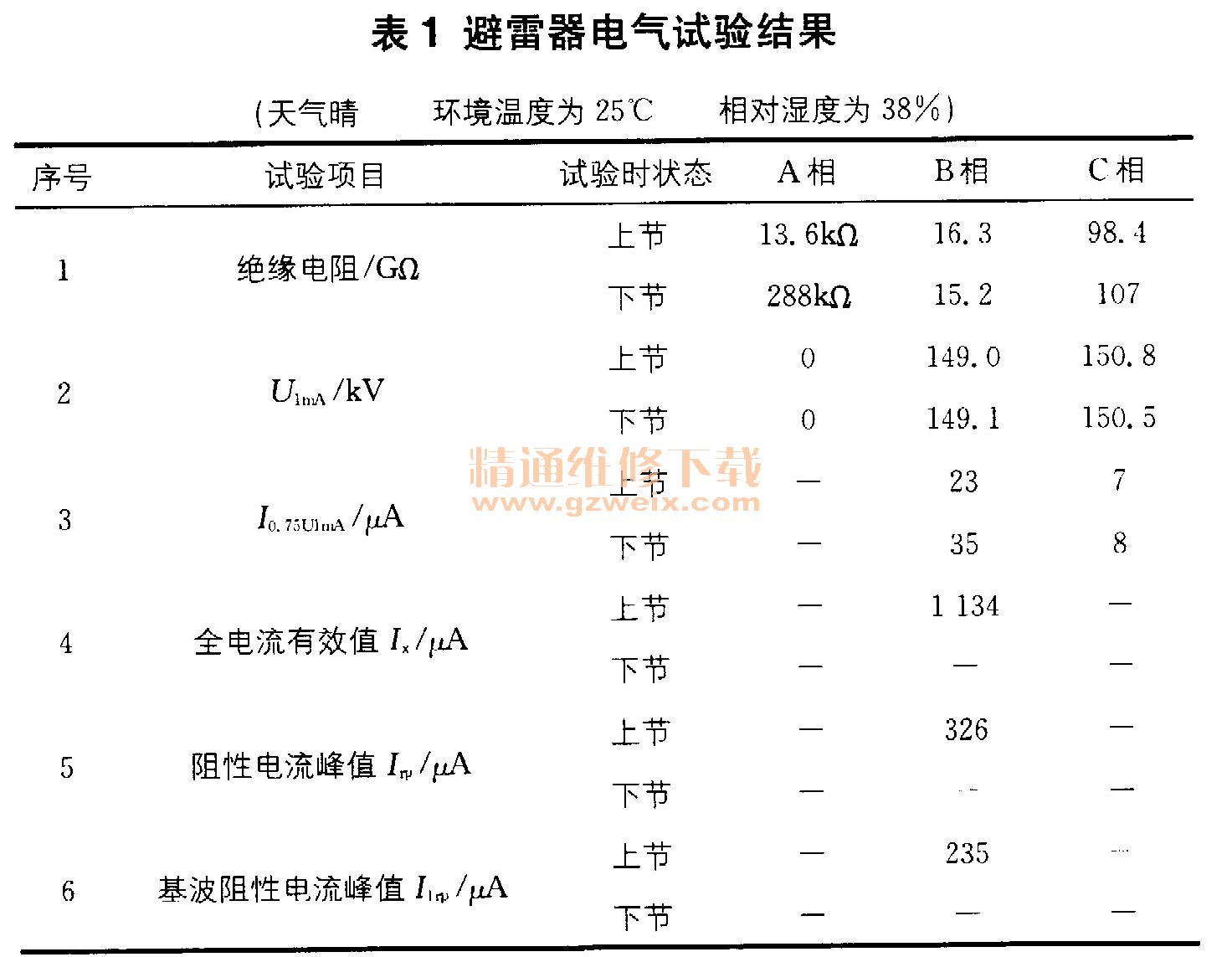

    对三相避雷器进行电气试验，包括绝缘电阻，直流1 mA下的参考电压Ulm、和0. 75U1mA下的泄漏电流，以及持续运行电压下的泄漏电流，试验数据见表1。试验过程中发现，A相避雷器绝缘电阻极低，且已无法施加直流电压；B相避雷器直流试验结果均正常，考虑到下节锈蚀严重，且防爆膜已翘起，内部有受潮可能较大，因而直接拆解，同时对上节进行持续运行电压下的泄漏电流测量，与出厂时双柱电阻片的要求值相比，全电流小于2 000μA、阻性电流峰值小于600μA，结果正常；c相避雷器试验结果正常。

    2.3解体情况
    为进一步分析A相避雷器出现故障的原因，对A相避雷器进行了解体分析。

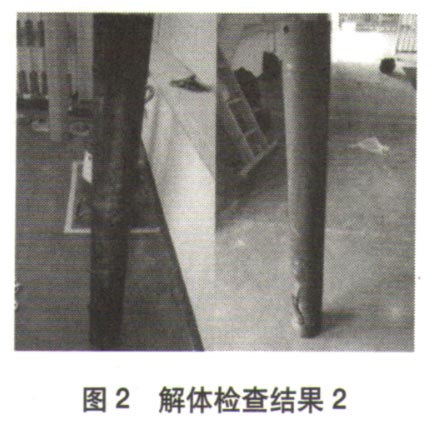

    （1）A相避雷器上节顶部防爆膜破损，防水圈外表面被熏黑，内表面出现锈蚀，密封圈贴合较紧密、弹性良好，但内侧仍见锈蚀，因而可推测防爆膜的密封作用已丧失，导致水分进入内侧；底部盖板锈蚀严重，防爆膜破损，如图1所示。A相避雷器下节顶部与上节类似，底部盖板锈蚀严重，防爆膜虽未破损，但因受到冲击而向外突。（2 ）A相避雷器两节隔弧筒内、外表面均已熏黑，靠近避雷器底部处被烧穿，如图2所示。
