摘要：本文从一起220kV主变低后备保护逻辑设计缺陷的事件出发，分析了导致缺陷的原因和处理情况，并提出改进措施，为提高电力设备运行安全与可靠性提供有力的借鉴。

    变压器通常采用差动保护和瓦斯保护作为主保护，此外还装设相间短路和接地短路作为后备保护。后备保护的作用是防止由外部故障引起的变压器绕组过电流，并作为相邻元件保护的后备以及在可能的条件下作为变压器内部故障时主保护的后备。本文针对某站一次定检中发现扩建#3主变后，原＃2主变保护低后备保护方面存在的逻辑设计缺陷进行分析。

    1 设备情况
    220kV某甲站＃2主变保护为WBZ-500H（主I）和WBZ-500 H（主11） 、Ver3. 23B版本，国电某公司产品，2006年投运。正常运行时，#l变低551开关带10kV#1M运行，＃2主变变低552开关带10kV # 2M、变低556开关带10kV＃6M运行，10kV＃1M与＃2M通过591分段连接，#2主变带双分支。扩建的＃3主变投运后，#3主变变低593开关带10kV # 3M运行，10kV#3M与10kV # 6M通过592分段连接。该站10kV接线如图1所示。

    2 异常情况
    2016年9月8日，＃2主变保护定检时发现其低后备保护异常。正常情况下，10kV # 2M或＃6M故障时，#2主变两个变低分支552、556低后备保护动作，除了分别跳开相应的变低开关，还应分别跳开相应的分段开关（即10kV＃2M故障时跳552与591，10kV＃6M故障时跳556与592）；但实际上，不管是哪个分支故障，保护都同时出口跳591与592。

    3 检查及分析

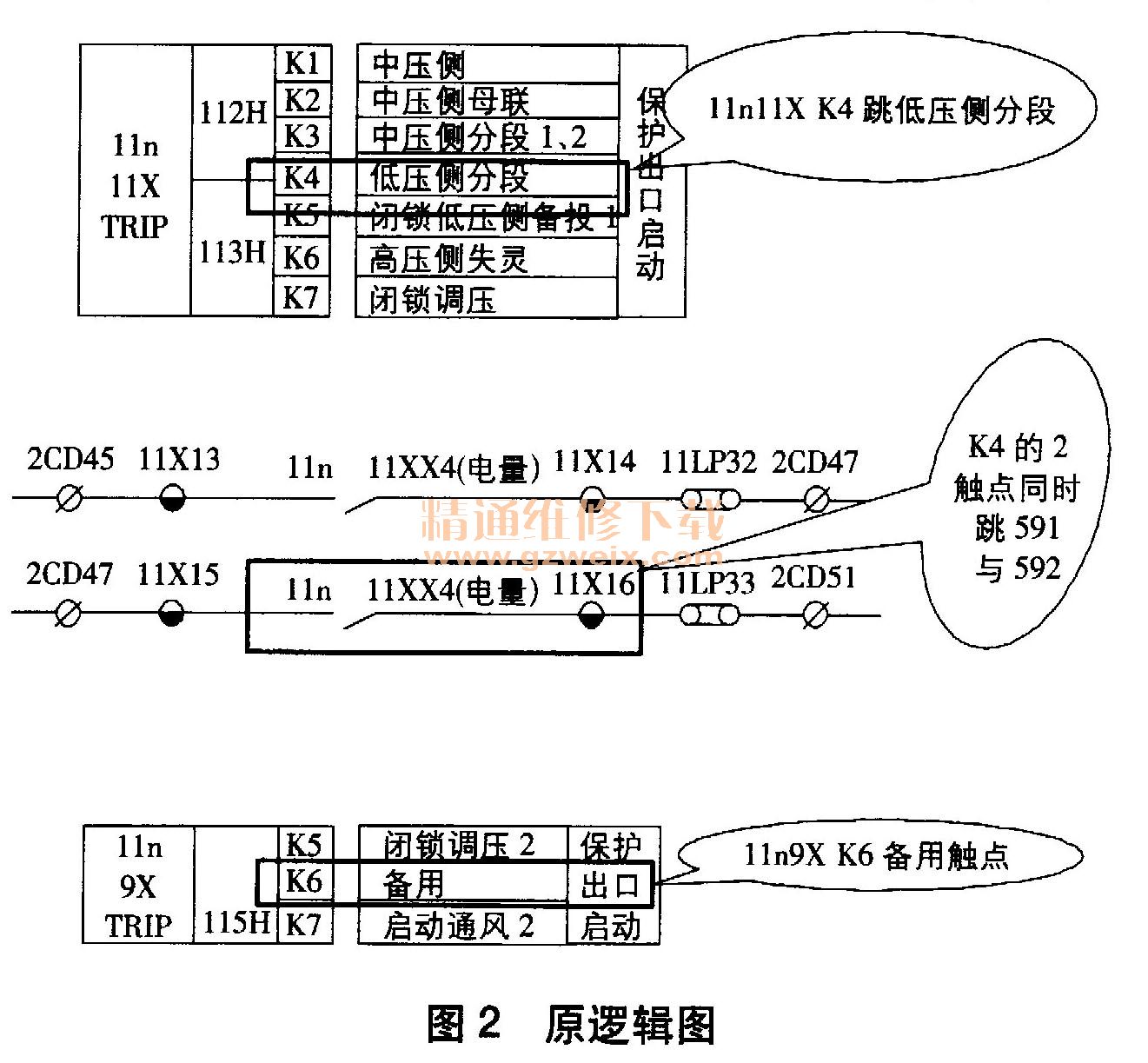

    经查，相关保护出口如图2所示。出口板11X的K4 2个触点分别为跳低压侧分段1、分段2，其中分段1为591，分段2为592。照此设计整定出口逻辑，则必然出现591与592同时出口情况。为此，拟采用出口板9X的备用触点K6作为592的出口。但经试验检验，在K5、K7同时动作的情况下，K6一直不动作。与厂家核实情况后得知，出厂时未对K6触点做相应编程，必须升级相应程序后才能使K6动作。但是，由于VWBZ500 H是老装置，升级后不能保证可能动作，因此不建议采用该方案。

    4 处理措施
    厂家研发人员一直认为双分支的分段应同时跳开，且11n9X K6备用触点在程序中未做定义，无法采用。另外，正常运行方式下，该站3个主变变低分列运行，即591、592开关处断开状态不存在运行风险。为此，与地调继保现场检查确认后，初步达成一致，即该程序暂不做升级；在特殊运行方式下采取以下运行方式，以减少运行分险。

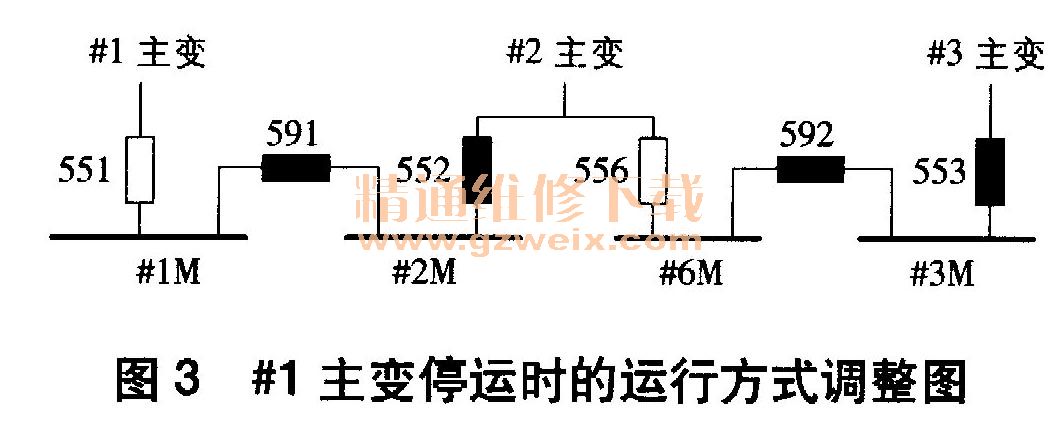

    （1）#1主变停运时的运行方式调整如图3所示，同时退出＃2主变低后备跳592分段及闭锁592备投的4块压板（主I、主II各2块）。

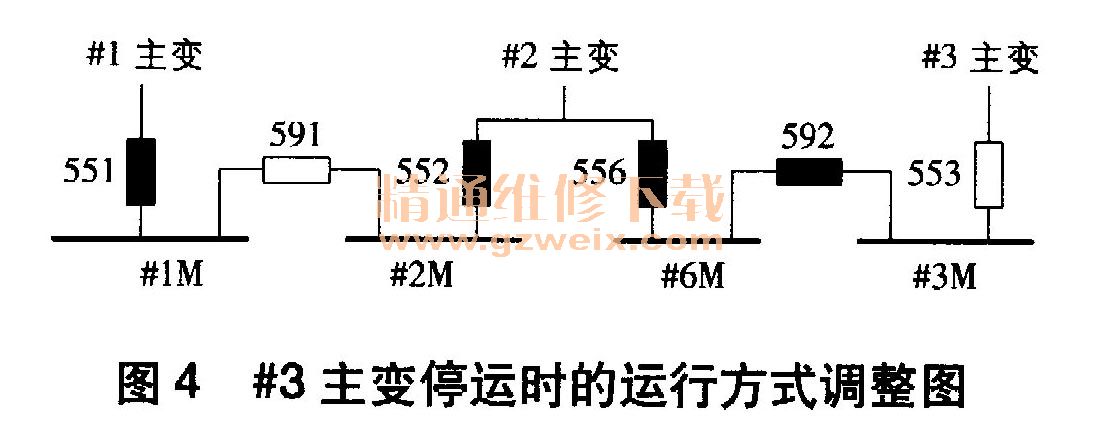

    （2）#3主变停运时的运行方式调整如图4所示。该运行方式下，#2M故障会误切592开关致＃3M失压（目前的＃3M无负荷仅带电容及接地变）。

    若采用以上特殊运行方式，则由调度继保在检修单中体现，并由运行人员在规程及操作票中做相应修改；同时，立即提出技改更换相关设备。

    5 结束语
    在扩建＃3主变后，原＃2主变后备保护设计逻辑缺陷就体现出了来。通过这次事件处理，可知在站端主接线发生变化后，原有的保护逻辑应做详尽检验。
