2 故障原因分析

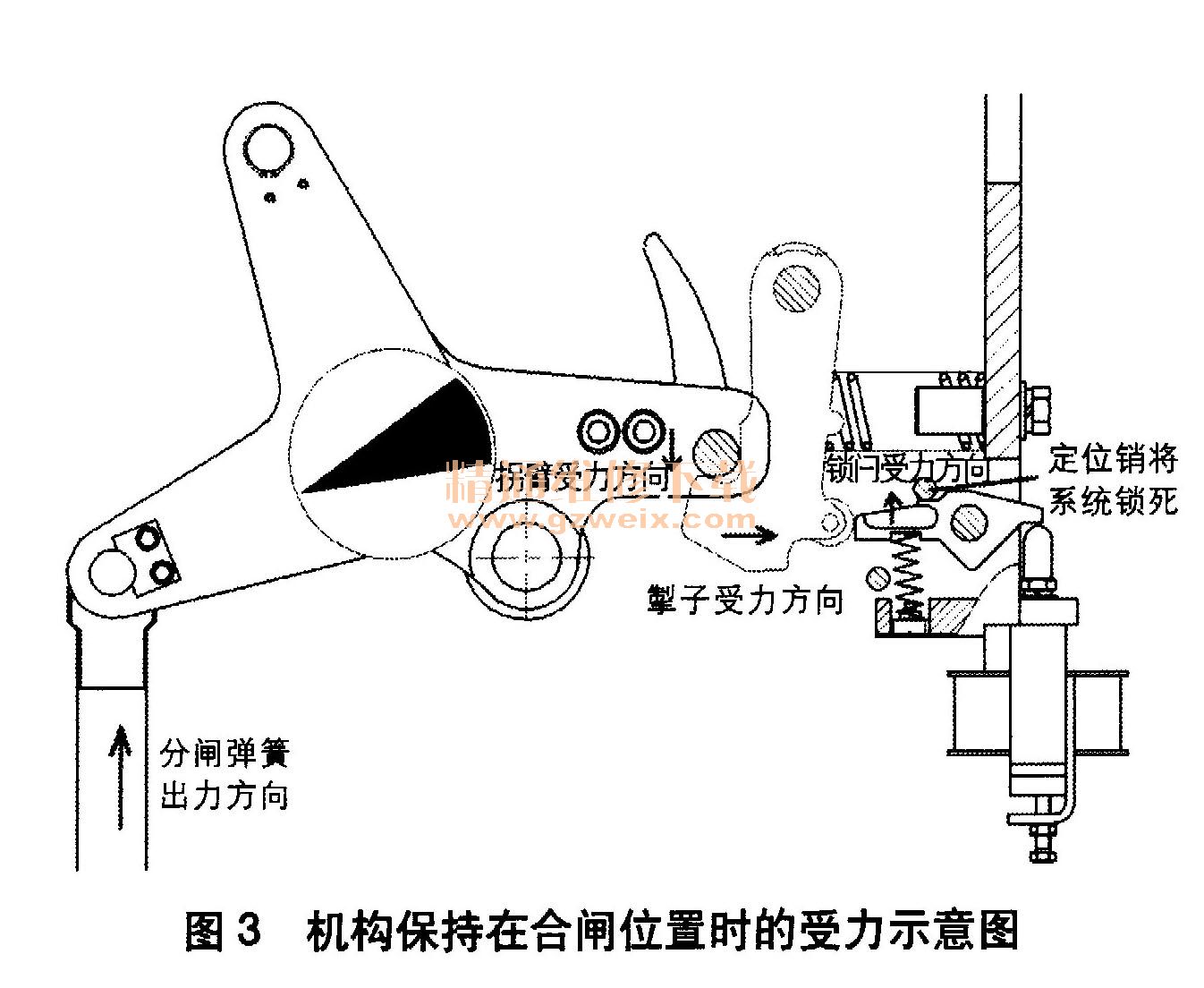

该型断路器所配用机构型号为CT口型弹簧操动机构。图3为机构保持在合闸位置时的受力示意图，当机构接到分闸信号时，电磁铁撞杆向上运动，锁门受到相反的力，从而打破受力平衡，实现分闸脱扣。
根据现场检查情况可知，该机构的故障状态如图4所示。正常情况下，当分闸锁门打开后，分闸掣子应逆时针旋转，打开分闸脱扣，机构即可分闸，但现场分闸锁门已打开仍无法自行脱扣，因此应从分闸保持掣子的受力情况出发分析造成该问题的原因。

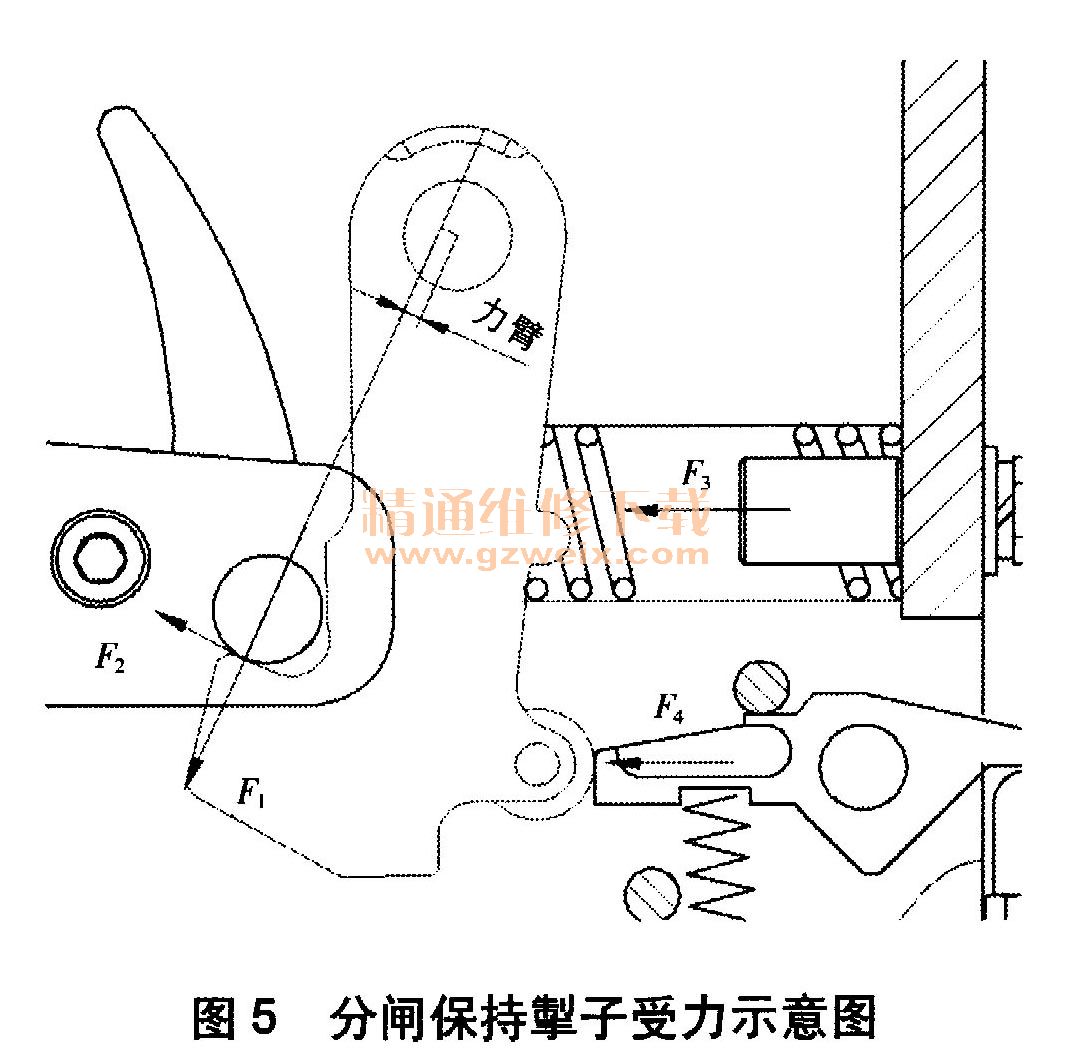

图5为分闸保持掣子受力示意图。其中，F1为拐臂对掣子的压力，是掣子受到的最大力源；F2为拐臂转动轴与掣子间的摩擦力，因轴上装有轴承，故为滚动摩擦力；F3为掣子复位弹簧力；F4为锁门的反作用力。正常情况下，F2非常小，所以F1与凡的合力方向基本与F1重合，再加上力臂的存在，使得掣子受到一个逆时针的转矩，被F3与凡的合力抵消后，掣子达到平衡。

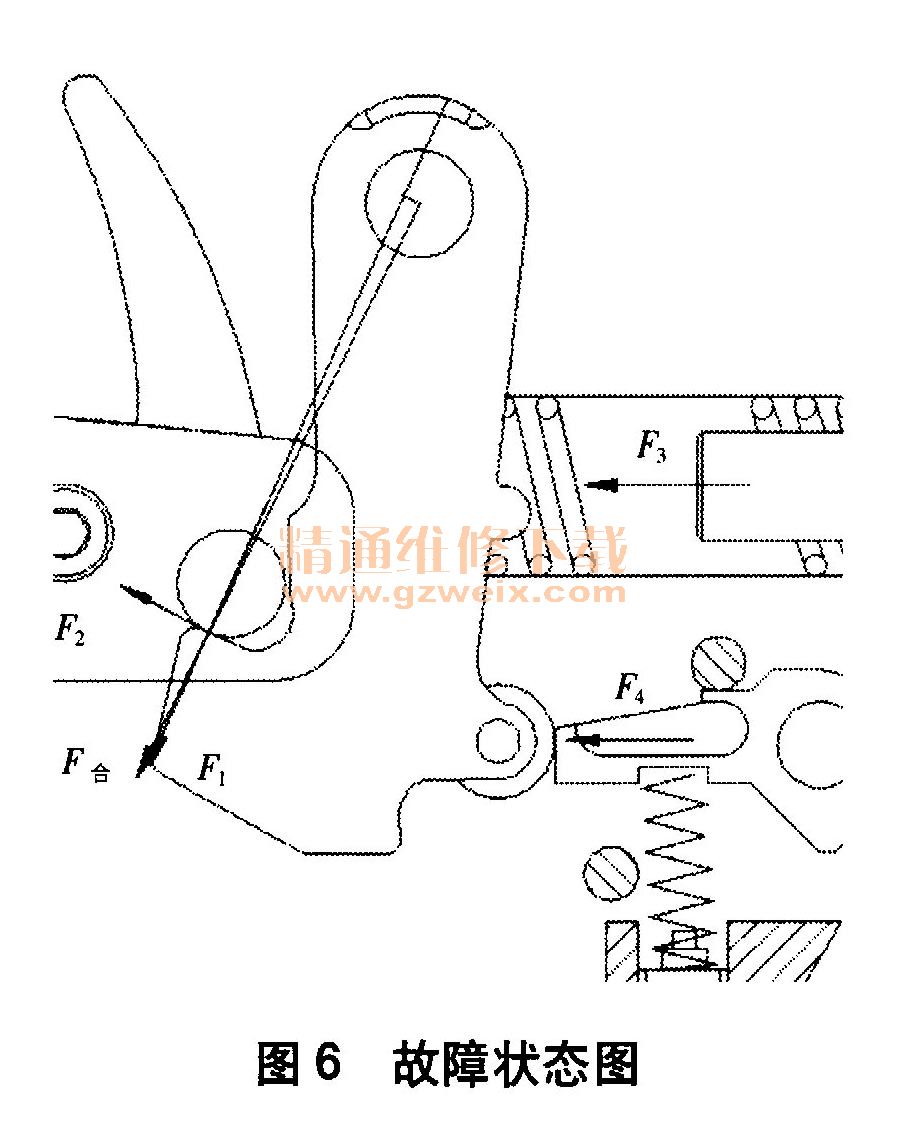

现场的锁门已打开，也就是将F4去掉后，掣子仍处于平衡状态。由此判断，可能是FZ出现了异常增大的情况或保持掣子压力角（F1角度）有变化（如图6所示），造成无法脱扣。
综上所述，初步认为机构分闸异常是由脱扣销轴及其轴承存在脱扣力增大或分闸保持掣子压力角变形导致的。
