3 版本校核
3.1 SCD解藕
将SCD文件进行解祸，按间隔将SCD拆分为多个子SCD。用户只需关注与自身业务相关的子SCD，有针对性地开展相应工作。SCD文件可看作是多个CID的组合，也可看作是多个间隔相关设备信息的组合。因单个间隔内的设备关联度很高，是一个整体，故按间隔划分SCD更能反映变电站功能的逻辑关系，且有利于管理和校验配置。SCD文件通常定义了间隔信息及每个间隔包含哪些IED.通过对SCD进行解析或人工选择，可得到设备与间隔的关系，将同一间隔的设备提取出来，同时将设备关联的逻辑节点、数据对象、数据属性等template中的信息提取出来，组成一个新的SCD子文件，即可完成按间隔对SCD的解藕。
3.2局部改动分析
SCD文件改动一般有两种情况：（1）经检测配置有误，需修正；（2）变电站改造、增加或更换装置，SCD文件需随之改动。不论是何种原因，都需要对改动后的配置文件进行重新校核和测试。分析SCD文件局部改动后对全局的影响，直观展示出影响范围和影响具体位置，可减少人为误差。通过对SCD文件的深度解析，可得到每个IED的LD、LN、DO、DA和每个数据类型，以及每个IED与其它设备在通信上的关联关系，主要是虚端子连接关系。当某个IED改动后，可通过软件遍历的方法，分析与之关联的IED，找出受影响的点，并以直观方式展示给用户。
3.3版本差异性比较

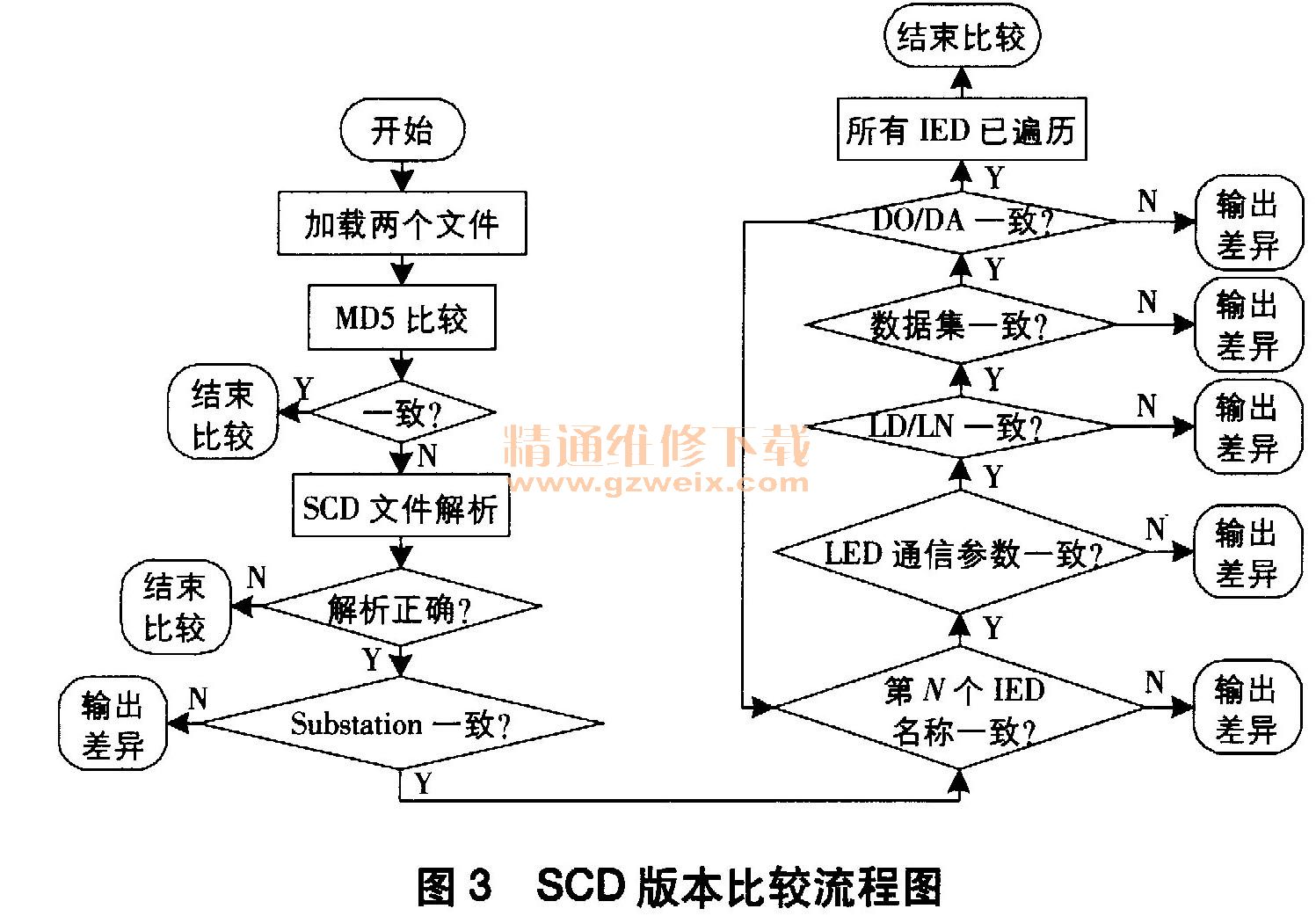

目前，智能变电站全站配置文件SCD，在对配置错误更改后或系统改造后会形成多个版本，需对不同版本进行差异性分析。SCD版本比较流程如图3所示。
比较不同版本SCD差异性，首先需确定两个SCD配置文件是否存在差异，可通过MD5算法对文件相关内容和信息进行验算。MD5算法可对任意长度的信息逐位进行计算，产生一个二进制长度为128位（十六进制长度就是32位）的“指纹”（或称“报文摘要”），不同文件产生相同报文摘要的概率非常小，所以通过比较两个文件的MD5值，即可确定两文件内容是否有差异。
比较两个不同SCD中包含的具体内容，需先解析每个 SCD，得到所有设备属性、拓扑关系和通信内容；进而比较两个文件中IED的数量和IedName是否一致，装置通信参数（包括SV访问点MAC地址，GOOSE访问点的控制块名称、实例名、MAC地址、VLAN-ID、APPID、MMS访问点的IP地址）是否一致，IED支持的services是否一致，包含的逻辑设备LD与前版本是否一致，逻辑节点数量和类型是否一致，逻辑节点零中IED发布和订阅的数据集是否一致，GSE控制块的信息是否一致，逻辑接点LN是否一致，数据对象和数据属性是否一致等。
4 模拟传动
配置文件经模型检测、版本校核后，可保证配置的静态正确性，但对于SCD中定义的大量的虚回路，需人工通过实际设备传动来测试信号能否产生，信号传输是否正确，信号能否被正常接收，设备能否对信号作出正确响应。虚回路传递的信号类型各不相同，如单点信息、双点信息、时间信息、浮点信息、字符串信息等，通过人工传动方式很易遗漏掉某些重要测试点，因此开发信号模拟传动系统，提高测试的自动化程度显得尤为重要。
信号模拟传动系统工作模式：（1）通信双方均为各自独立的虚拟IED，模拟实际设备通信的发送与接收，接收方内置通信异常判别逻辑，判断通信内容是否是自己订阅的信息和类型，若错误则给出提示，SV/GOOSE测试主要采用该模式。（2）与实际设备连接，对实际设备的输入输出信号进行测试，MMS通信测试主要采用该模式。
