智能变电站配置文件全过程校核方法研究
来源:电工技术  作者:佚名  2017-07-16 08:43:56



    4.1 SV/GOOSE模拟测试
    虚拟合并单元通过读取合并单元配置文件,自动设置目的mac地址、svid、dataset、同步状态、测试状态等,并按用户输入的模拟量有效值,计算各模拟量的瞬时值,按采样间隔发送Sv报文。虚拟保护、测控装置按保护、测控装置的配置对接收到的Sv报文进行实时分析,判断Sv帧格式是否正确,是否非法接点,与配置是否一致,从而判断所模拟的合并单元的配置是否正确。虚拟IED可模拟GOOSE发布/订阅机制,测试智能设备的GOOSE发布与接收是否正常。
    GOOSE模拟发布模块从模型文件获取发布的GOOSE的属性值,或手动填写待发布GOOSE的各字段,遵循标准GOOSE发布机制模拟发布。发布过程中,可修改信息点的值,结合订阅设备相应的动作反应测试GOOSE信号传输和处理是否与二次逻辑回路连线一致。
    GOOSE模拟订阅模块能监视网络上其它设备发布的GOOSE,可选择性订阅,并对GOOSE报文进行分析,检查GOOSE帧格式是否正确,GOOSE属性与SCD配置是否一致,通道类型是否与配置一致等,从而验证GOOSE配置文件是否正确。

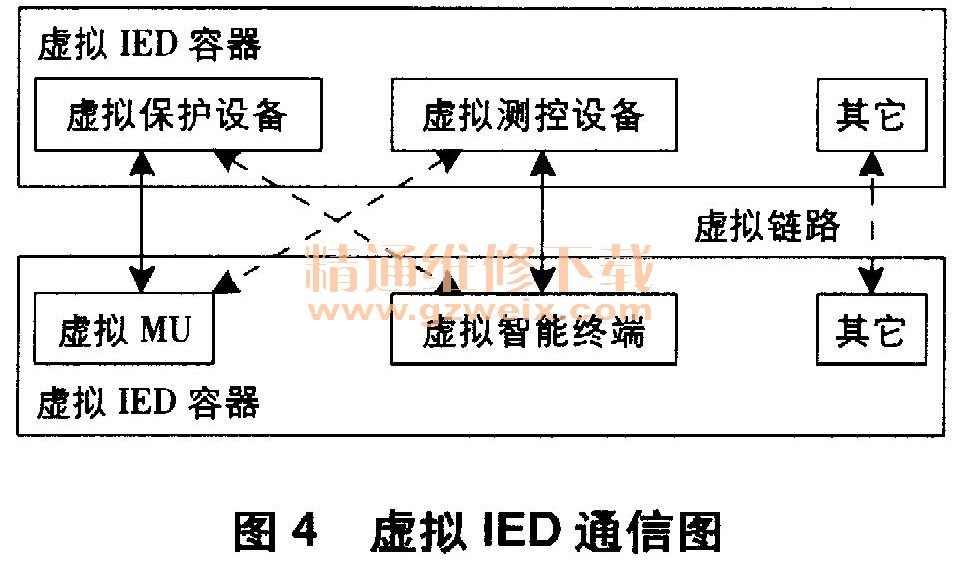

    SV/GOOSE模拟测试的工作方式如图4所示。SV/GOOSE模拟除可模拟正常报文外,还可通过手动修改方式,模拟异常报文,如帧格式错误、序号不连续、品质因数错误、同步标志变化、采样间隔不均匀等,从而验证IED对报文分析错误的检测能力。

    4. 2 MMS通信模拟

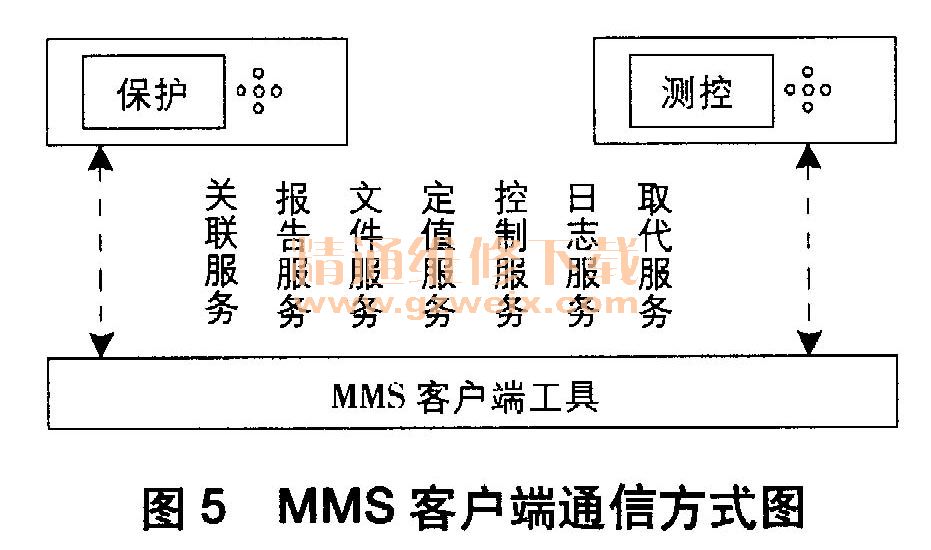

    在IEC 61850标准中定义了客户端/服务器通信模式,如监控系统与间隔层设备的通信,采用MMS协议实现,是一次设备、二次设备信息状态、告警、故障信息上送的重要方式。MMS通信模拟模块基于标准定义的客户端/服务器通信模式实现,作为客户端,与间隔层设备进行功能访问和信息交互。MMS客户端与间隔层设备mms服务端通信,测试通信关联、报告处理、遥控、定值操作、文件召唤、日志召唤等服务功能。测试时,mms客户端与被测服务端装置通过网口关联,如图5所示。

    5 结束语
    本文针对智能变电站全站配置文件在变电站设计、调试、运行、维护全生命周期中存在的语法复杂、版本校核困难、虚回路检测工作量大、人工测试效率低下、错误率
    高等问题,提出智能变电站配置文件全过程的校核方法。应用该校核方法对SCD文件的语法、语义进行校验,对不同版本文件进行校核与比对分析,并通过模拟SV、GOOSE及mms协议,采用动态校核技术,从正常报文模拟和异常报文模拟两方面对智能二次设备虚端子、虚回路及站控层服务进行自动化测试,从而验证SCD配置的正确性,提高测试效率和正确率。
