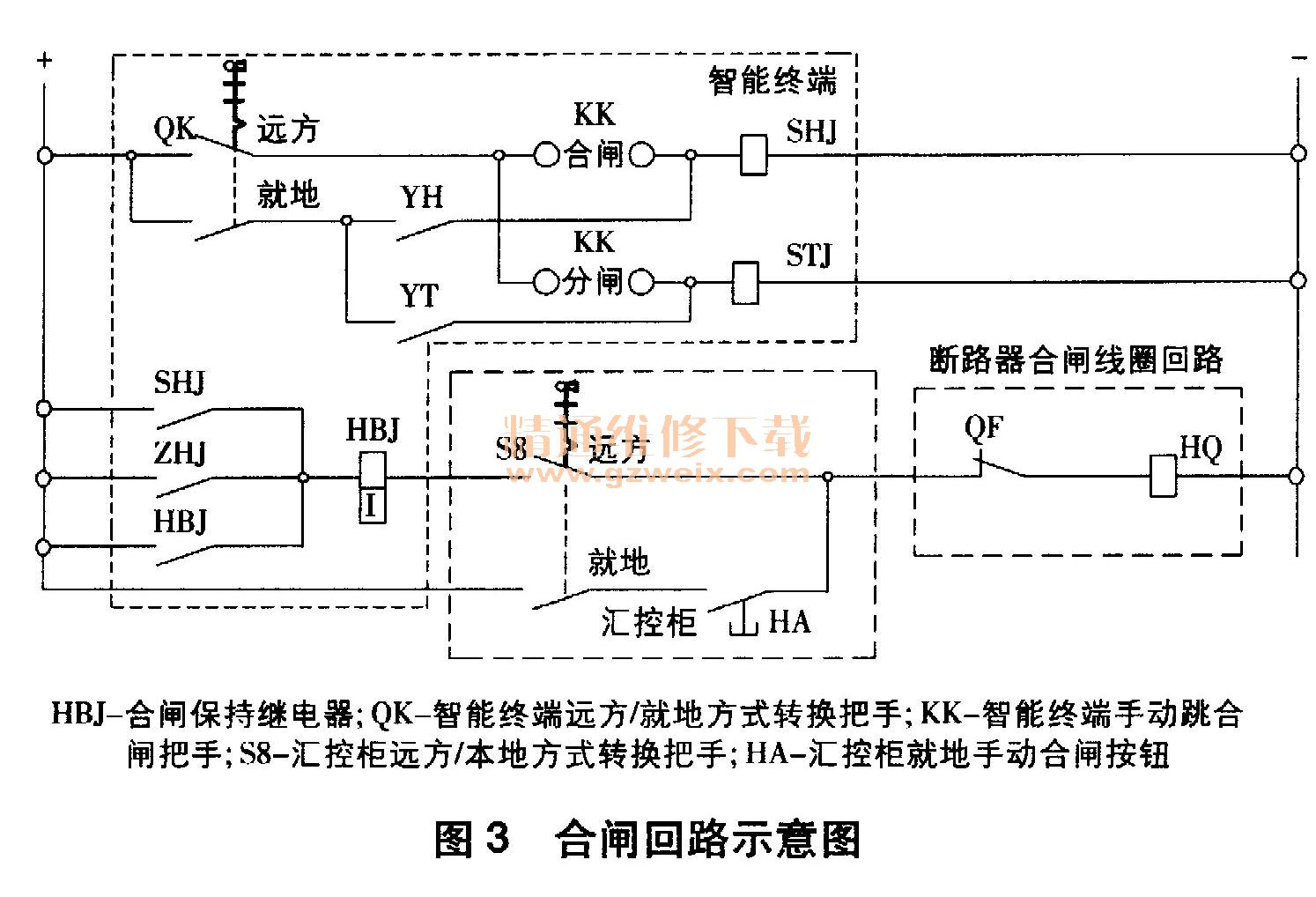

以合闸为例，控制回路接线如图3所示。这种通过硬件搭建的方式需要用到2个远方／就地转换开关、2个控制开关及对应的控制继电器，不仅元器件数量较多，回路接线复杂；而且转换开关采用简单组合叠加的方式易造成概念上的混淆和上送信号的混乱，加大运维难度。

    2.2优化控制方式

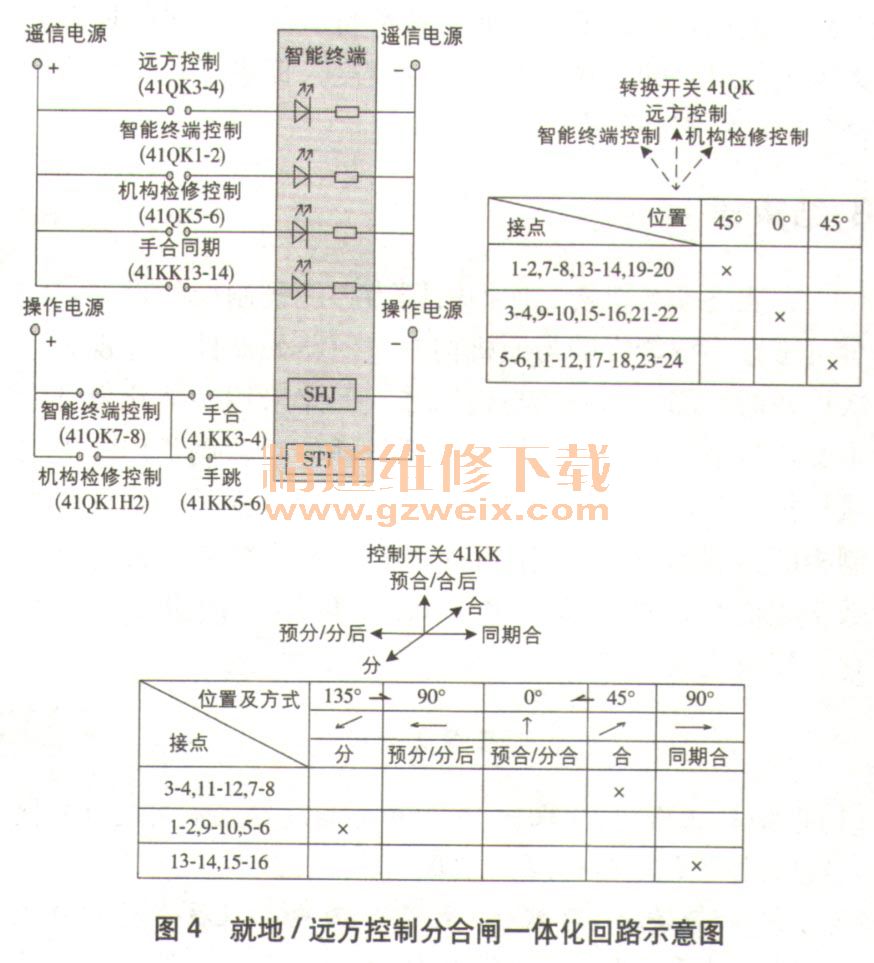

    为了解决上述问题，本文考虑将智能终端及本体控制回路的2个远方／就地转换开关和2个控制开关进行整合。如图4所示，采用1个具有“远方控制”、“智能终端控制”和“机构检修控制”3个位置状态的转换开关41 QK和1个跳合闸控制开关41KK，并通过智能终端实现开关的各种操作方式。

    转换开关41 QK在任一时刻只能置于一种位置，并将3个位置的档位接点作为开入量接入智能终端。
    （1）当转换开关41 QK置于“远方控制”位置时，41 QK的3-4接点作为智能终端的“远方控制”开人，用于智能终端状态采集及软件开放远方断路器遥控逻辑。转换开关41 QK其它位置断开，起到与常规电气回路切断外部“手跳把手”、“手合把手”相同的作用，只能实现远方控制。
    （2）当转换开关41 QK置于“智能终端控制”位置时，1-2接点作为智能终端的“智能终端控制”开人，通过软件闭锁远方遥控功能；7-8接点与控制开关41 KK手合3-4、手跳5-6串联，分别动作于SHJ、STJ，实现智能终端手动合闸、跳闸控制。通常远方跳合闸命令包括遥控跳合闸命令和保护跳合闸命令。在该方式下，与常规电气回路断开远方遥控和就地检修一样，只能实现智能终端就地操作。另外，考虑到间隔层测控装置取消了跳合闸控制开关，控制开关41 KK增加“手合同期”位置，13-14接点开人智能终端，用于开放智能终端接收测控的同期功能，同期条件满足时开放智能终端的手动合闸逻辑。
     （3）当转换开关41 QK置于“机构检修控制”位置时，11-12接点开人智能终端，通过软件闭锁远方遥控功能和保护跳闸、合闸功能；5-6接点与手合、手跳回路串联，实现机构就地手动合闸、跳闸控制，起到与常规电气回路断开除机构就地操作外的所有“远方”跳合闸相同的作用，只能实现机构就地操作。
    通过采集转换开关和控制开关的控制信息，可方便地通过软件实现操作方式的分、合闸控制，并通过GOOSE发送。这种智能终端软件控制逻辑方式，在传统的“近控位置”、“远控位置”和“检修位置”的硬件回路基础上进行了优化，减少了二次元器件数量，简化了操作回路，无需进行组合的方式降低了运维难度，促进了机构二次回路与智能终端的融合。

    3 结束语
    智能终端与机构二次回路同为智能控制柜的设备，完全可考虑将智能终端与原机构二次回路元器件一起视为一次设备的一部分，使其与机构二次回路采用一体化设计。本文通过采用智能终端软件和硬件插件，替代了传统硬接线搭接回路，实现了信号远传及就地信号指示一体化和控制柜断路器远方／就地控制一体化，充分发挥了智能终端数字化优势，进一步推进了GIS/ HGIS一次设备的智能化、集成化。
