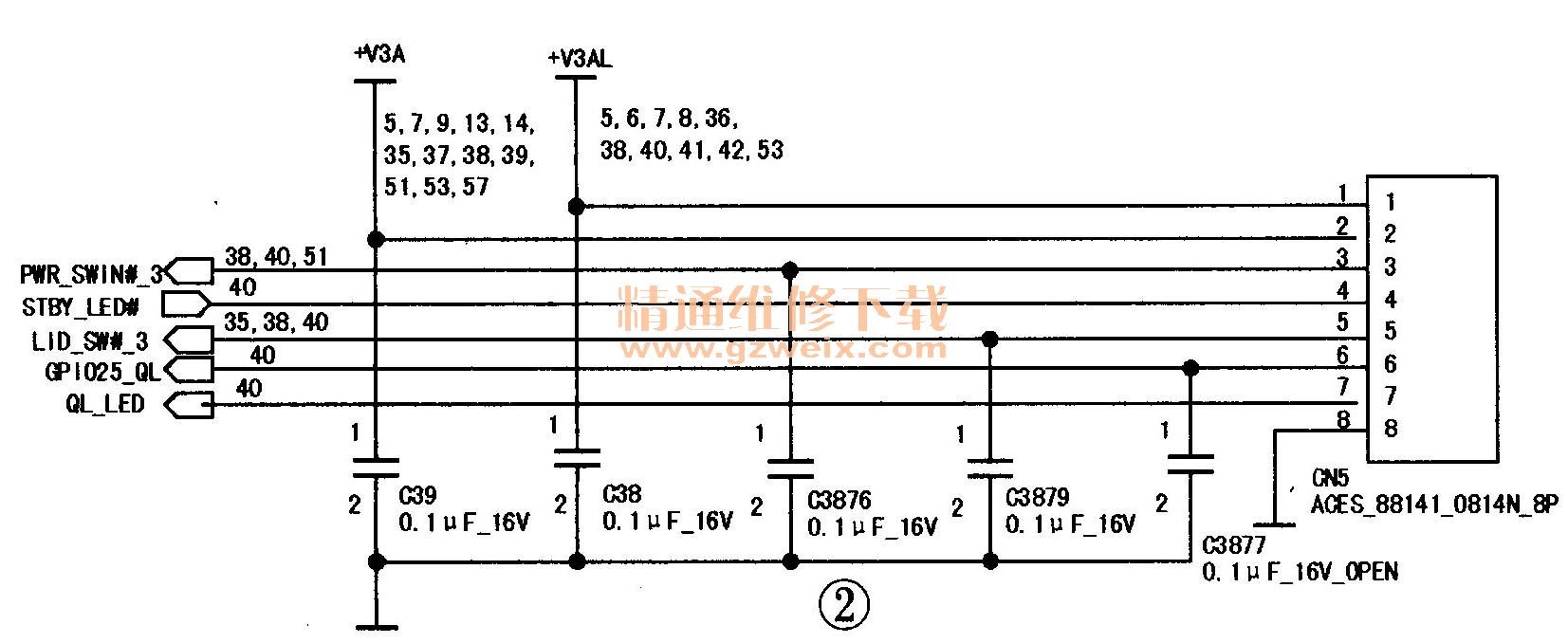

维修过程：该机的拆卸是需要小心细致的，首先得把电池拆开，然后把其底部的螺丝拆完，再拆屏轴两边的螺丝，需要特别注意的是机器右侧屏轴底部的螺丝柱非常容易滑丝。拆机后可见该机是英业达代工的，接可调电源，实测待机电流为0.0136A，开关按键已丢失。查看图2所示相关电路，短接开关第③脚，待机电源不变，换了原装适配器，故障依旧。于是测量3.5v待机电压，正常。再检查EC芯片、南桥和BIOS的工作条件，都正常，没办法只好刷新BIOS，故障依旧。

    于是再一步步仔细检查，发现CMOS电池正常，EC芯片的LIDDC IN信号、南桥芯片都正常。再次短接开关，电流从0.0136A跳到0.0231A后不动了，然后开机电源指示灯闪一下就灭了。接上开关板开机，其上的LED指示灯不亮，于是只有飞线到开关上。

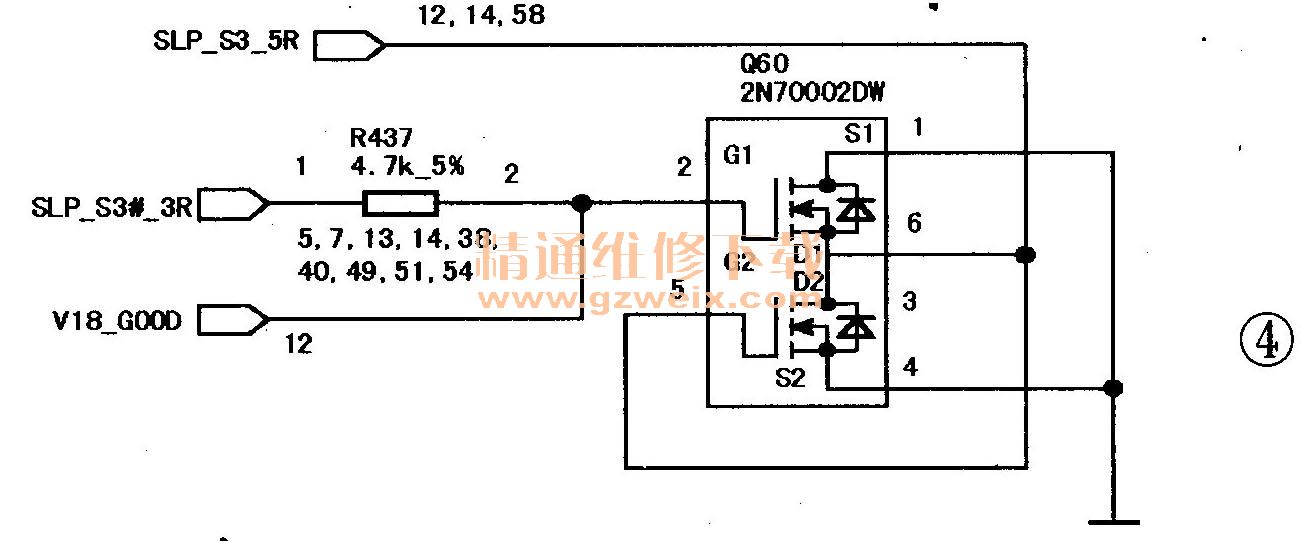

    如图3所示，EC芯片和南桥都收到了开关信号，但为什么待机电流就是不正常呢？用示波器测量U1022的④脚，确实有高一低一高的信号，说明南桥、EC芯片之前的工作都是正常的。当南桥收到开关的高一低一高信号后，随即会发出SLP_ S3＃_3R信号和SLP_S5＃_3R信号去开启后级电压，经查发现SLP_S3#_3R信号被误送到了待机芯片的开启脚。于是用示波器检测，发现R437的①脚电压瞬间被抬高，相关电路如图4所示，可以说明南桥已经抬高了SLP_3#-3R信号。再检查发现SLP_S5#_3R信号也有瞬间被抬高的波形，继续检查发再其对地阻值是正常的，也不存在断线等现象。



    有SLP_S5#_3R信号，那么它开启的内存供电也应该正常才对，于是立刻检查内存供电电感L1024前端，电路如图5所示，发现有瞬间电压被抬高了。至此可以说明该机故障应为触发掉电。

    按照触发掉电故障的检修思路，首先检查主板电感的对地阻值，正常，可排除上下管供电短路的故障，说明是缺电压。有内存供电，那么北桥供电应有问题，经查北桥无供电，相关电路如图6所示，从图中可以看出，只有当Q60被导通后才会产生高电平的GATE_5S和GATE_3S信号，而其前提是需要有SLP_S3#_3RF信号和V 18_GOOD内存供电信号都为高，实测发现两信号正常，说明触发之前所有的工作条件都正常。接着查供电和转换电压，发现转换电压的控制信号也没有（GATE_5S信号电压为19V 、转换电路如图7所示），开机瞬间检查Q1022的①、②、③脚电压正常，Q1041的④脚电压正常，Q38的④脚无电压，更换Q38后通电试机，运行正常，故障排除。
