一台华硕G60J笔记本电脑，在不慎摔落后出现不能正常开机启动的故障。
    故障判断：对于该故障，应仔细查看故障笔记本电脑的各主要接口是否存在接触不良或虚焊、损坏等问题，并查看主板上的电子元器件是否有脱落或损坏的问题。
    故障分析：确认故障，并排除外部供电存在问题的可能性。
拆机进行清理，观察主板无明显损坏的电子元器件，但是灰尘较多。
检测主板各供电电路中的电感器对地阻值无明显偏低的问题。
    检测该故障笔记本电脑待机电路的3.3V和5V供电，发现3.3V输出正常，但是5V输出不正常，如图1所示为该故障笔记本电脑部分时序图。

    ＋3VSUS和＋5VSUS这两个供电产生在＋3VA和＋5VA供电之后，而想要检测出＋5VSUS供电为何没有正常输出，需检测前级信号和供电是否正常，如图2所示为故障笔记本电脑的待机电路图。

    从图2中可以看出，该电路采用的电源控制芯片为RT8206，当该芯片开始正常工作后，会从其第7引脚输出＋5VAO供电。该供电给电源控制芯片RT8206的第27引脚一个开启信号，使电源控制芯片内部开始动作，并输出驱动信号驱动后级电路输出3.3V供电。
    经检测，电源控制芯片RT8206第7引脚输出的＋5VAO供电正常，这也是在初步检测时，能够检测到3.3V供电正常的原因。

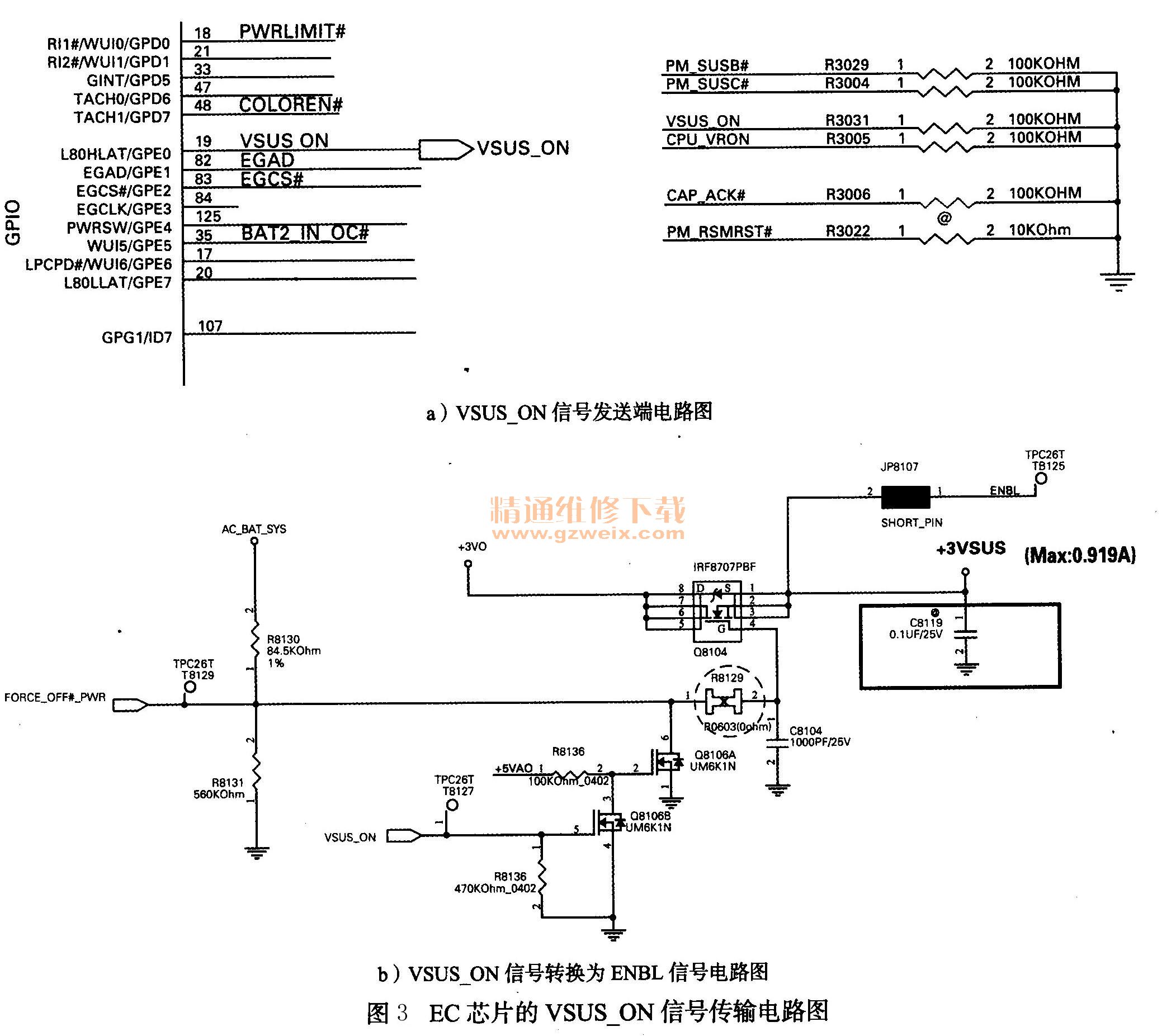

    待机电路输出的＋3VA供电能够给EC芯片供电和复位。而当EC芯片正常工作后，会发送出VSUS ON信号，该信号经过相关电路转换为ENBL信号输人电源控制芯片RT8206的第14引脚，作为开启＋5VSUS供电输出的信号，如图3所示为EC芯片的VSUS ON信号传输电路图。

    经检测，EC芯片没有正常输出VSUS ON信号，后级电路中的电子元器件也没有异常，说明EC芯片没有正常工作，所以需要检测EC芯片的工作条件是否存在问题。
    经检测，EC芯片的供电、复位、时钟以及EC芯片的BIOS芯片全部工作正常，重新刷写BIOS程序后故障依旧，所以怀疑EC芯片本身可能存在问题。
更换EC芯片，加电测试，待机正常且能够正常开机启动，故障排除。
    故障总结：在检修过程中，对故障笔记本电脑加电时序的掌握是迅速判断并解决故障的前提。
