一台笔记本电脑，不慎摔落后出现不能正常开机启动的故障。
    故障判断：重点检测故障笔记本电脑主板上的电子元器件和相关硬件设备，检测有无开焊、脱落或接触不良等问题。
    故障分析：了解故障发生前的情景，确认故障，判定需拆机进行检修。
拆机后进行清理和观察，没有发现较为明显的损坏问题。
检测主板各供电电路中的电感器对地阻值，没有发现明显偏低的问题。
    检测该故障笔记本电脑待机电路的供电输出，发现其没有正常输出。
在此种情况下，通常需要检测待机电路中电源控制芯片的供电是否正常，以判断故障原因是在待机电路范围内，还是在保护隔离电路等上级电路范围内。
    但是，不同机型的待机供电输出电路设计是有所区别的，在检修过程中需要根据具体机型的上电时序及电路图进行分析，从而做出正确的判断。
    该故障笔记本电脑待机电路中采用的电源控制芯片型号为RT8206B，该芯片是一个高效率的电源控制器，内部集成两个脉冲宽度调制（PWM）控制器，可提供固定的3.3V与5V输出或可以调节的2～5.5V输出。

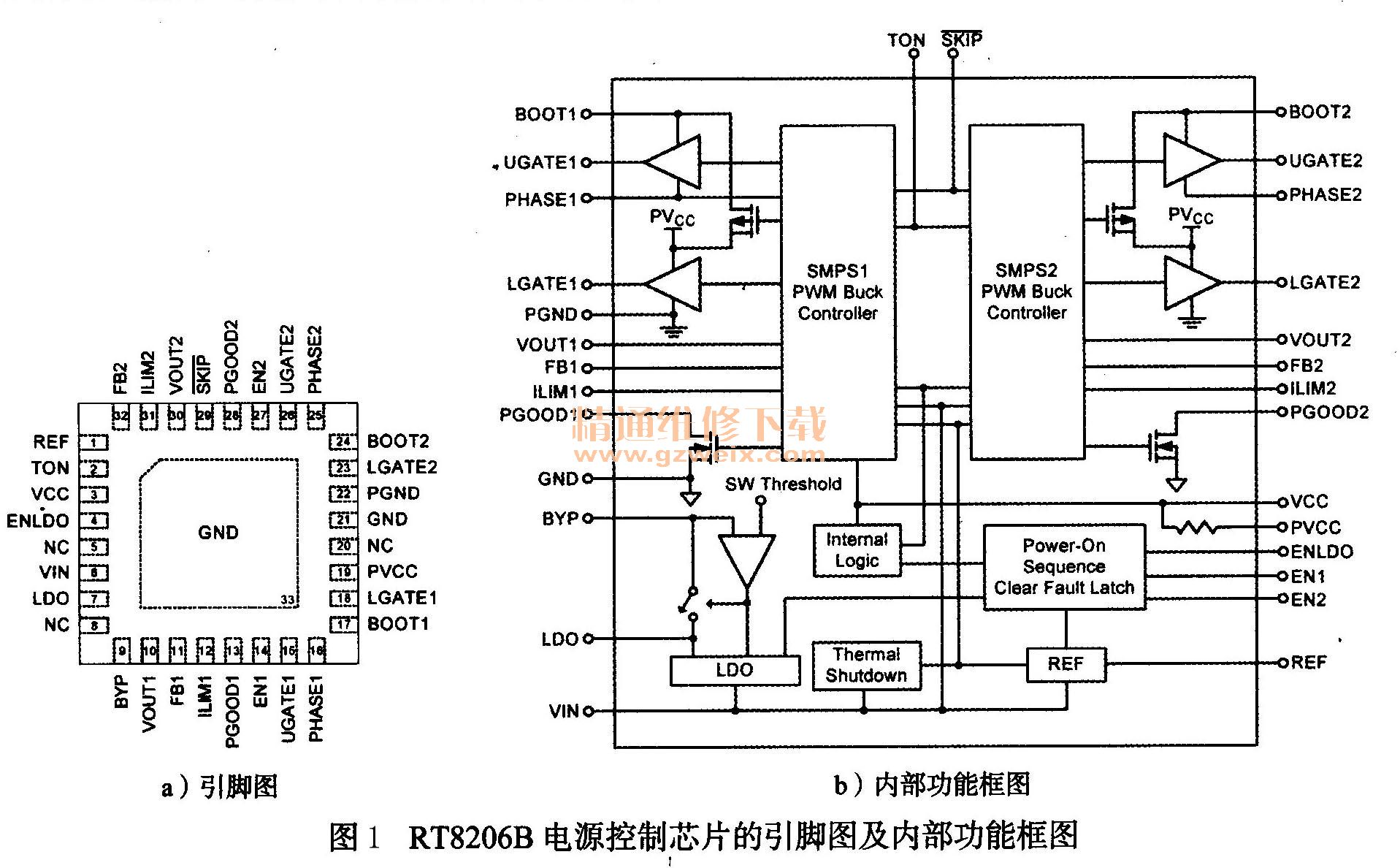

    同时，RT8206B内部集成的线性稳压模块能够提供5V， 70mA的供电输出，如图1所示为RT8206B电源控制芯片的引脚图及内部功能框图。

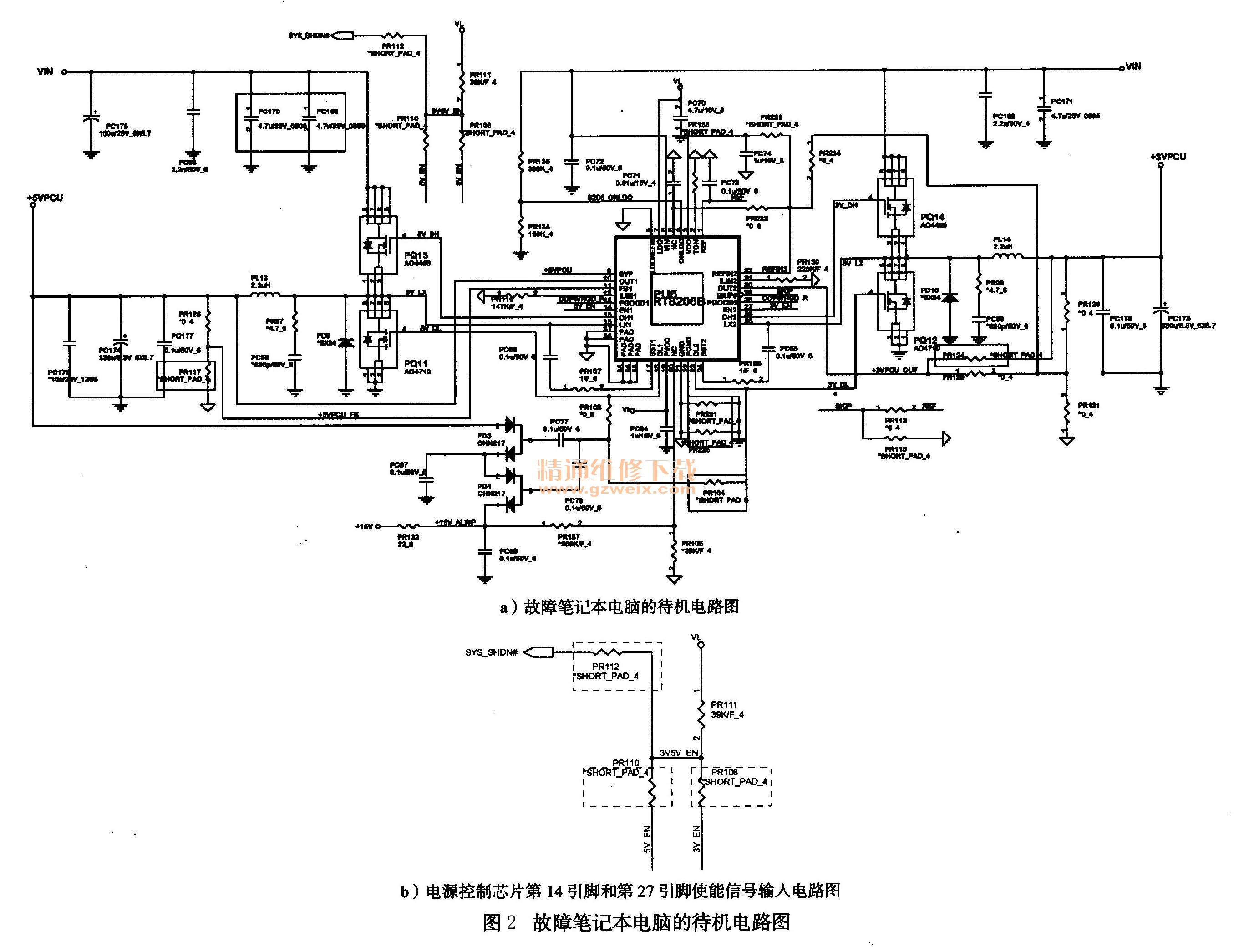

    如图2a所示为故障笔记本电脑的待机电路图，图2b所示为电源控制芯片第14引脚和第27引脚使能信号输人电路图，这两个引脚输人信号为高电平时，电源控制芯片才能驱动后级电路输出待机供电。

    在检测该电路中的电源控制芯片时，发现其有供电输人，说明电源适配器的输人供电通过了保护隔离电路，故障原因很可能在待机电路中。
    对待机电路的检测，主要包括检测待机电路中的场效应管、电感器、电容器、电阻器等是否存在损坏，以及电源控制芯片的供电和开启信号等是否正常。根据电路图检测电源控制芯片的第6引脚主供电正常，第4引脚为0V，存在问题，此引脚应为高电平才能使电源控制芯片第7引脚输出VL。再测电源控制芯片第7引脚，实测为0V，应该是5V输出。没有VL，将导致电源控制芯片的第19引脚PVCC无供电输人，第14引脚和第27引脚没有使能信号输人，也就无法正常驱动后级电路输出3.3V和5V待机供电。
    根据电路图检测电源控制芯片的第4引脚为低电平的原因，发现电阻器PR135损坏。判断正是此问题使得电源控制芯片不能正常工作，最终导致不能正常开机启动。
更换损坏的电阻器，检测电源控制芯片的供电和信号已经正常，开机测试正常启动，故障排除。
    故障总结：根据电路图检查电源控制芯片的工作条件是否正常，是电路检测过程中经常进行的操作。除了供电外，电源控制芯片的开启信号也经常出现问题，从而导致其无法正常工作。在检测时，需要根据不同型号电源控制芯片的特性，对其工作条件是否正常进行检测，进而找到故障点，并进行故障的排除。
