联想G450笔记本待机电流偏大,不触发
来源:本站整理  作者:佚名  2014-08-14 10:04:00

    联想G450型笔记本电脑(板号LA-5081P),故障现象是待机电流偏大,不触发。
    实修记录:拆机后检查,发现USB供电芯片U53已烧坏,如图1所示,将该芯片取下后,测量3V供电电压只有0.17V,如图2所示。仔细检查,发现南桥芯片轻微鼓包,如图3所示,取下南桥芯片后,在路测量3V供电恢复正常。

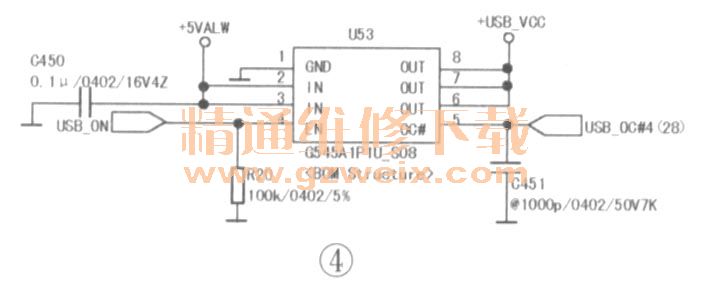

    供电恢复正常后,准备更换U53时,发现其②、③脚和⑥、⑦、⑧脚是可以直接相连接的,电路如图4所示,按图5所示将各脚直连后,主板却不触发了。于是再测量C449的对地电阻为0,换新后,连接显示器后再通电试机,运行正常,至此故障排除。




关键词:联想G450
