联想G460型(版号:LA-5751P)型笔记本电脑,进水后不开机
来源:本站整理  作者:佚名  2015-08-25 05:24:36

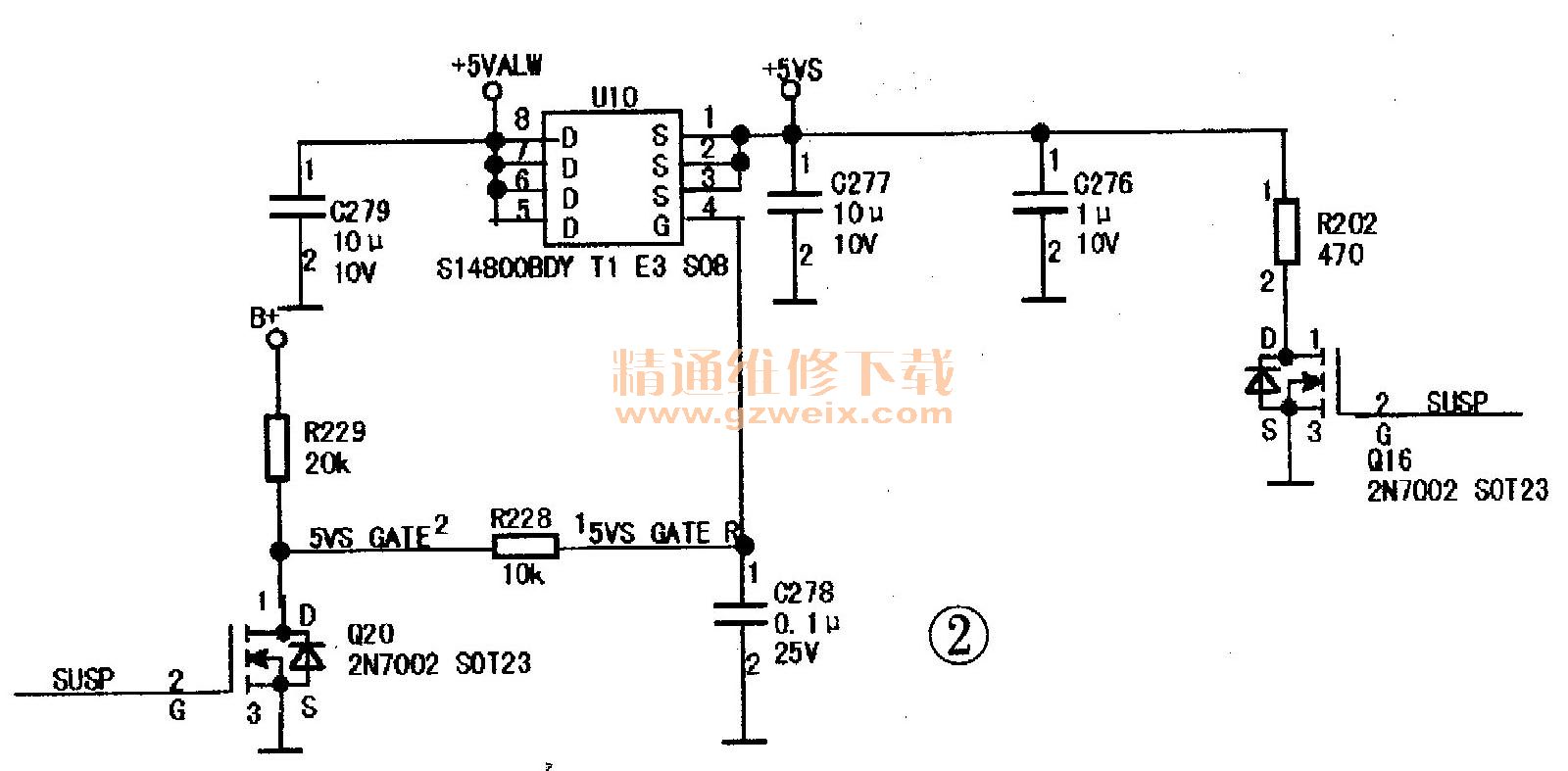

    检修过程:进了水的机器一般都是先拆机后清理水渍,该机进水严重,仔细清理完后先取下CMOS、5VS电压已输出,电路如图1、图2所示,这两个电压都是由SUSP信号控制的,原理是电脑待机时,SUSP信号应是输出高电平把B+拉低,使U4、U10截止,不让+3VS、+5VS输出电压,经测量SUSP信号此时为低电平,肯定不正常。

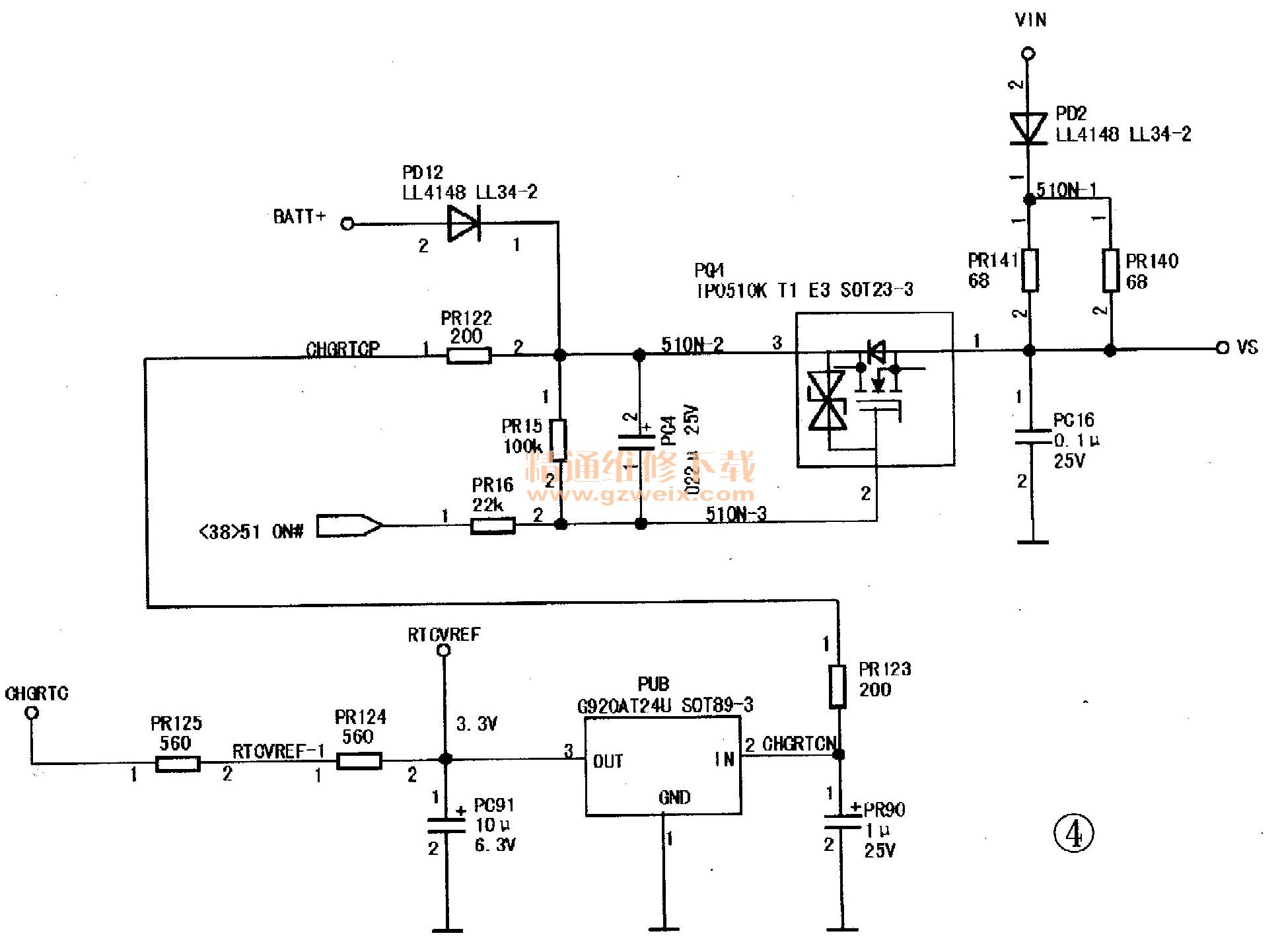

    再根据电路走向分析,SUSP信号是由SUSP#信号转换得到的,如图3所示,SUSP信号R4上拉电阻,经测量R4也为低电平。如图4所示电路可知RTCVREF信号是由VIN信号经PQ4、PU8转换而来的,仔细检查发现PR122和PQ4的③脚连线已断。于是直接飞线连接好后,强制开机检查,这时待机电流已恢复到正常的0.01A。这时再安装上CPU、内存开机,待机电流在0.53A后不再变化了,测量各主要输出电压,都正常,再更换CPU进行检测,故障依旧。

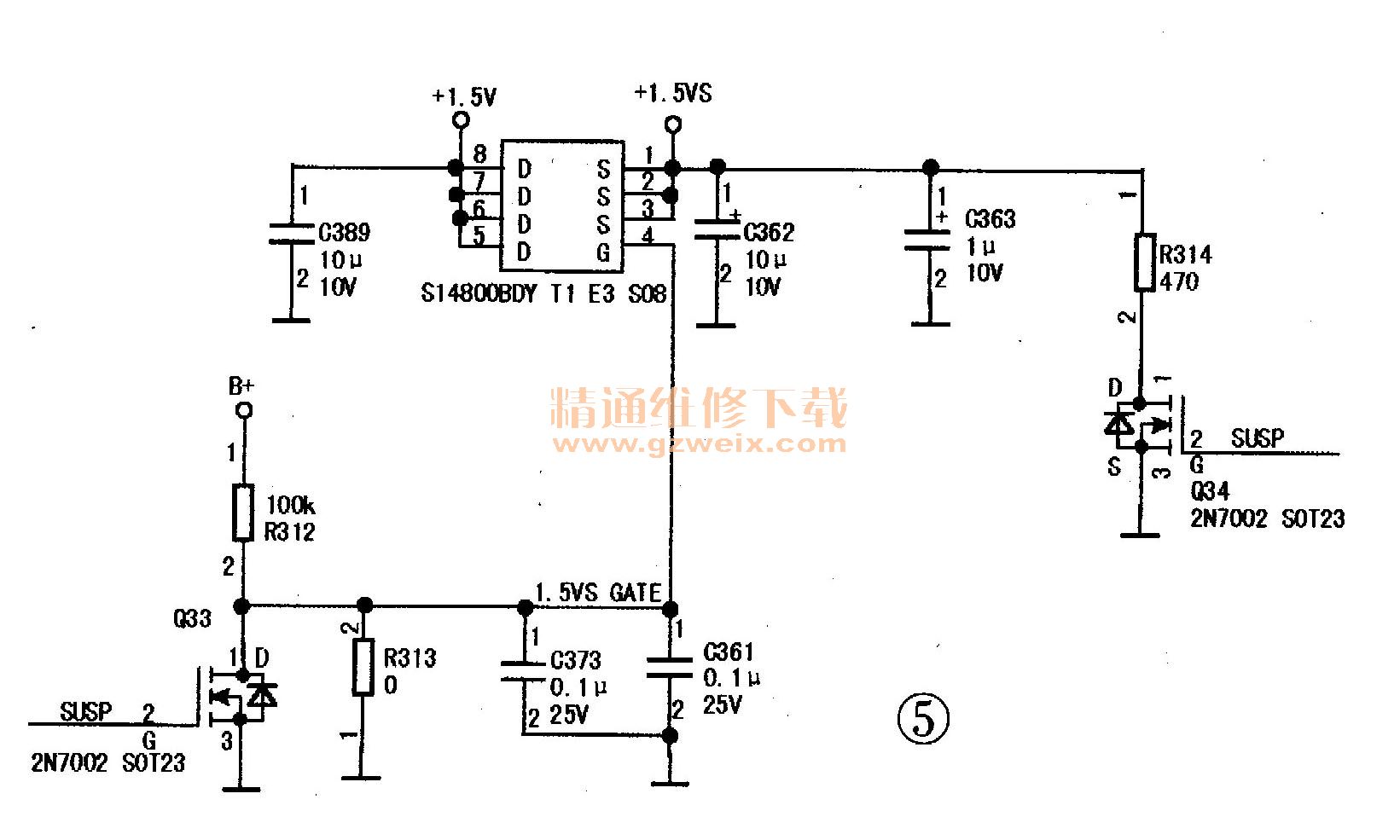

    再次开机仔细检测,发现U16的+1.5VS电压没有输出,电路如图5所示,因为+1.5V输出正常,那么就是基极有问题。跑线检查发现电阻R312阻值为无穷大,图纸上标注为100kΩ,取下该电阻,发现它和B+的引脚焊点已全黑,经测量发现它们之间已断线。于是找一只100kΩ的电阻安装上,重新接线与B+连接好后,再安装上CPU、内存,开机,待机电流为正常的0.01A,开机LOGO显示正常,电脑运行正常,至此故障排除。
