实修记录：开机，运行3D检测软件进行检测，3分多钟后自动关机，接上电源试机，仍然是三四分钟后就又自动关机了。因为是掉电关机，怀疑是散热不好引起的，于是拆机检查，没有进水或维修过的迹象，为CPU芯片加足散热硅胶后检测，故障依旧，说明不是温控引起的。于是按不触发的故障检查触发条件。

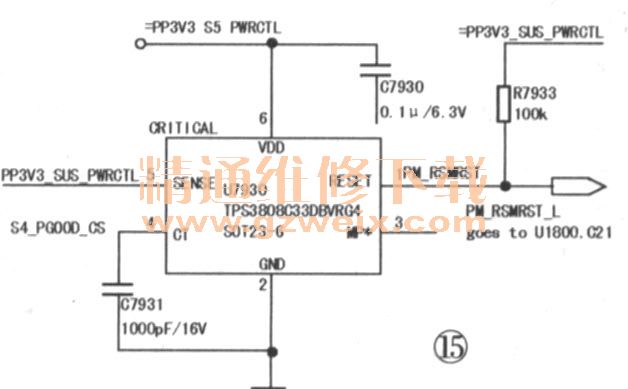

    首先检查EC芯片给南桥（PCH）的PWRBTN信号PMwe PWRBTNwe L信号有3.3V电压触发开关，有跳变说明EC芯片待机电路应该正常，问题出在南桥没有发出SLP_S4、SLP_S3信号去开机。检查南桥芯片的待机条件，先查南桥的RSMRST＃信号（这是EC芯片或其他电路通知南桥待机电压正常的信号），从南桥芯片顺着电路检查发现RSMRST＃信号名为PM RSMRSTee L，并由U7930控制输出，如图15所示。经测量U7930的①脚电压为0V，明显错误，检查上拉电阻R7933上的PP3V3_SUS PWRCTL电压也为0V，继续检查发现U7930的输入信号PP3V3_SUS PWRCTL是其⑤脚（SENSE），该脚电压也为0V，因此可以判断是其前级的问题。

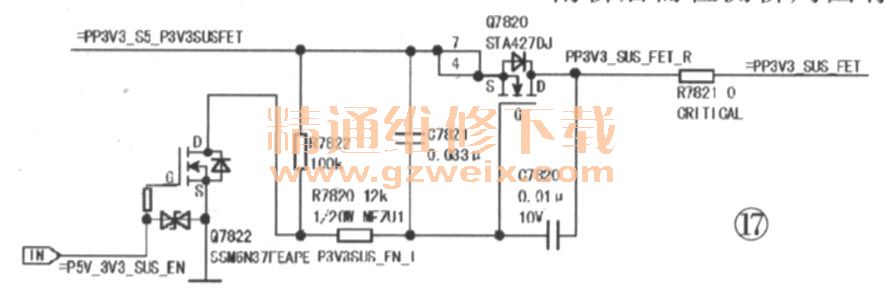

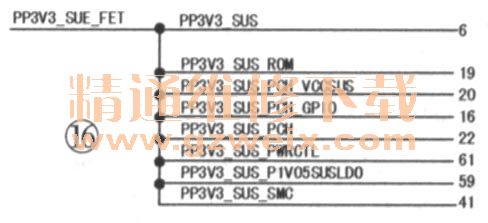

    由图16可知PP3V3_US_WRCTL的电压是从PP3V3_SUS_FET处得来的，因此直接检查PP3V3_SUS_FET信号来源，如图17所示。Q7820的④、⑦脚有3.3V电压，而①脚没有输出，③脚为高电平，在测量时主板突然自动触发启动进了开机系统，但过几分钟又掉电关机。由电路分析可知，Q7820的③脚电压来自Q7822，如果Q7820要导通，那么其③脚必须要为低电平，且Q7822必须导通，即Q7822的②脚必须为高电平，经测量该脚为低电平，只有继续检查P5V_3V3_SUS_EN信号的来源U7940。

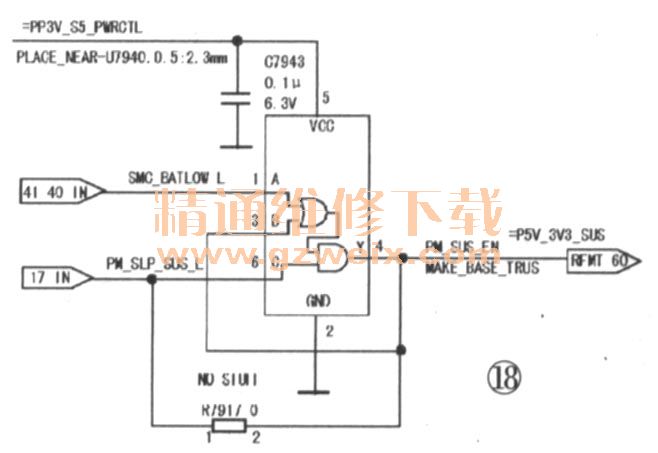

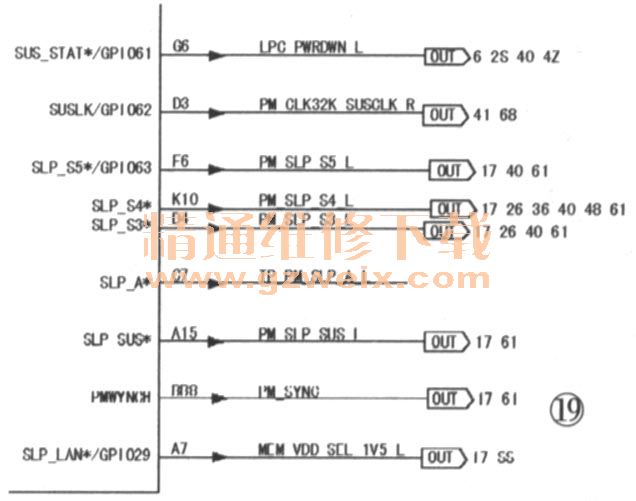

    如图18所示，U7940（是由一个或门和一个与门组成的）的④脚（PMwe SUS一N）要为高电平，其⑤脚（VCC）必须要有供电，①、②、③脚至少有一脚为高电平，⑥脚必须为高电平。经测量，①、⑤脚电压为3.3V，⑥脚电压为0V（⑥脚来自南桥芯片的SLP＿SUS#信号，如图19所示）。难道是南桥损坏了？

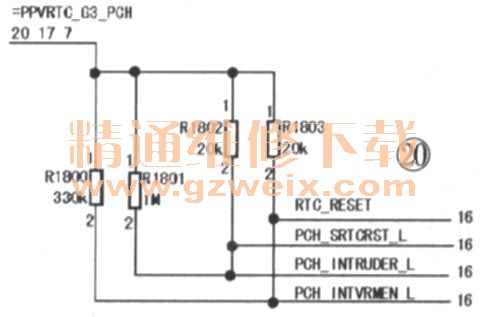

    于是侧重检测南桥芯片的外围电路，基本正常，检测图20所示的上拉电阻R1803的①脚电压为3.3V正常，将其断开，对地阻值为300多欧，确定没有短路，因此判断为南桥芯片损坏。更换南桥芯片后（注意更换南桥后需检测桥周围有无电感短路，以保障彻底修复），上电测试，显示正常，检测VCCTRC电压也恢复为正常的3.3V，连续试机一个小时都没再自动关机，至此故障排除。
