一台惠普CQ45型笔记本电脑（主板号为LA-4102P），故障现象是待机电流为0.08A，偏高，不触发。

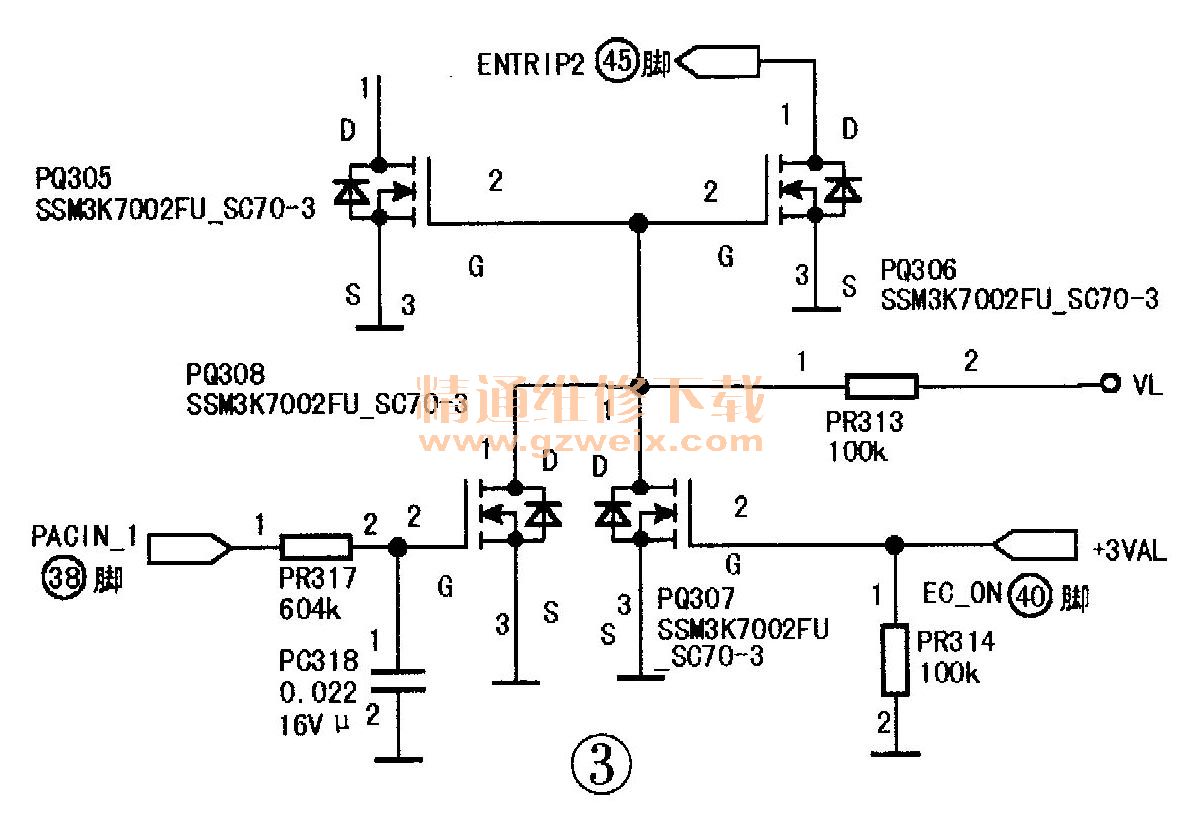

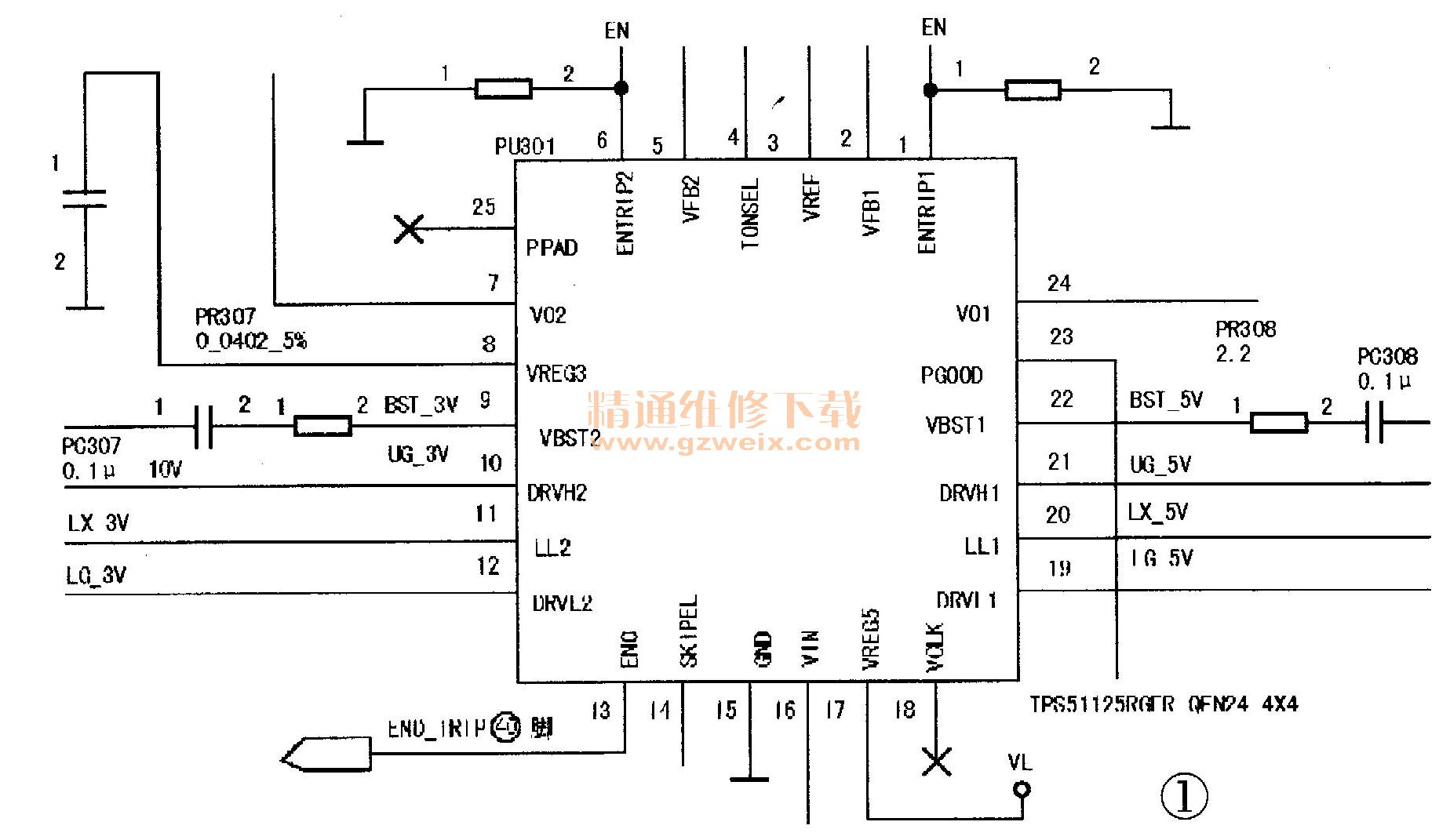

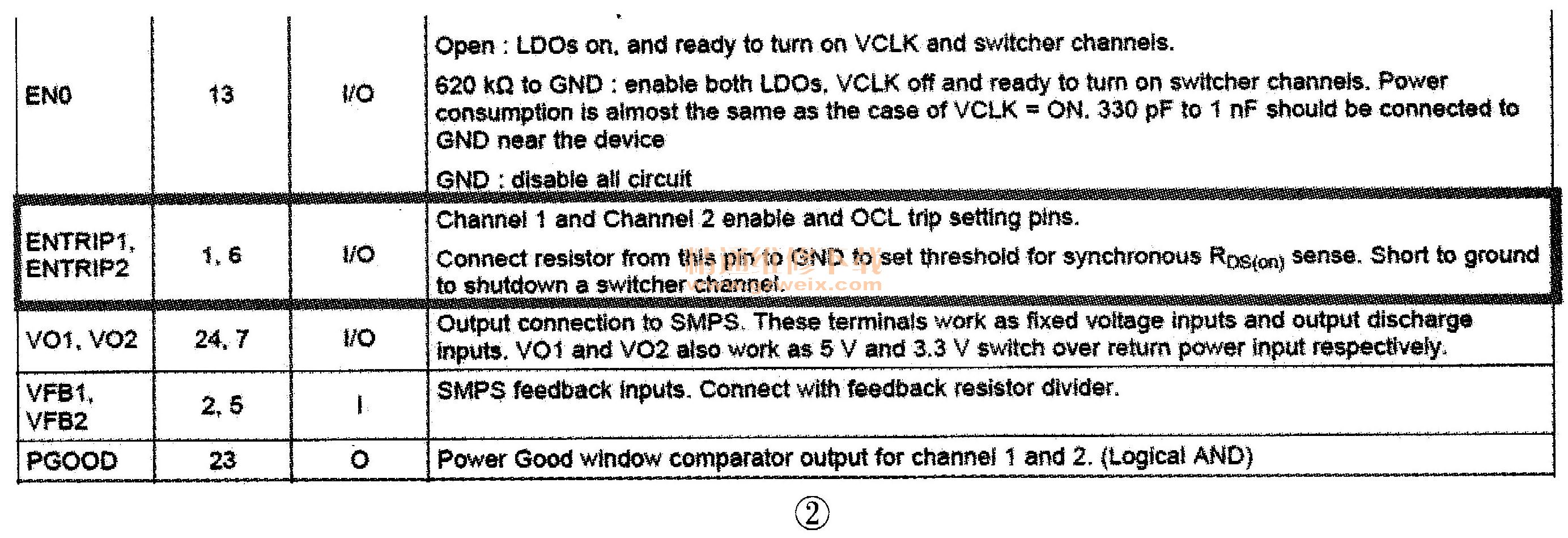

    实修过程：待机电流偏高，应该是待机电路有短路引起的。于是测量各大电感对地阻值，当测量到PL302 3V电感时，结果明显偏低接近短路状态，将其拆下后测量发现后级负载已短路。于是使用烧机法，加1V（限流2A）的电压，手摸主板各芯片发现南桥芯片微烫，把电压上调到2V，南桥芯片很烫，因此判断为南桥损坏。更换南桥前，先把3V电感PL302回装，给主板通电，经测量没有3V和5V待机电压输出，手摸待机芯片PU301特别烫，于是先检测该芯片的关键脚电压。PU301电路如图1所示，其16脚（Vin信号）主供电19V正常，③脚（Vref）2V正常，17脚（VREG5）线性电压实测为5V正常。ENTRIP1、ENTRIP2引脚定义如图2所示，它们直接接地时会关闭3V、5V电压的输出，通过电阻接地时会作为3V、5V输出电流极限设置来使用，这两个信号受控于PQ305和PQ306，而PQ305和PQ306则受控于EC芯片发出的EC＿ON信号，如图3所示（实物上没有安装PQ308）。实测PQ305和PQ306的G极电压均为5V，不正常，EC＿ON输出为0V，不正常。测量PU301的⑧脚（VREG3信号）电压为0.6V，不正常，电路如图4所示。







    在继续加电检修过程中，发现EC芯片越来越烫，于是用现成的KB926QFC0（图纸上标的是KB926QFB0，而电路板上实际安装的是KB926QFC0）进行代换后，待机3V、5V电压恢复正常，再安装上南桥芯片后，上电试机，运行正常故障排除。
    小结：本机故障是由于南桥芯片短路从而导致待机电流偏高PU301输出的3V线性电压芯片供电，EC短路拉低3V线性电压，导致PU301发烫及EC芯片发不出EC＿ON信号，从而拉低T ENTRIP1、ENTRIP2信号，让PU301无法输出正常的3V、5V电压。
