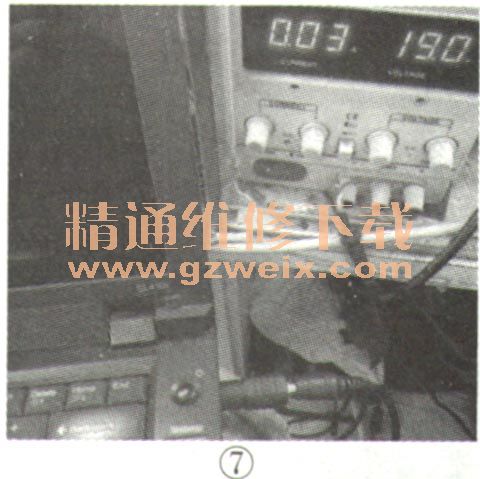

实修过程：接机后，通电，测量待机电流为0.03A，有时能触发到0.86A然后屏幕闪烁后马上掉回0.03A，如图7所示，因此判断应是主板故障。

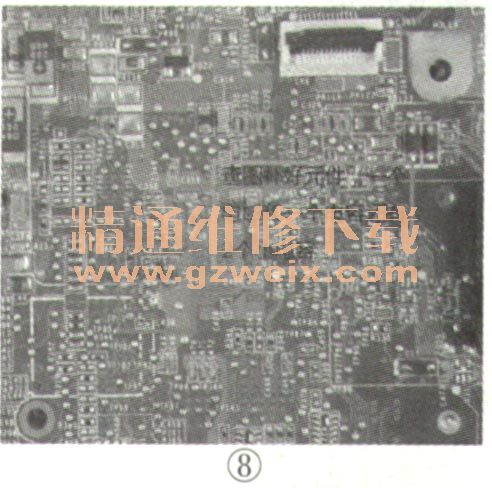

    拆机检查，发现该机主板有明显的维修过的痕迹，但没有大修的地方，找来料板把明显的地方补好（一个电感、一只电容及两只小电容，如图8所示），补好后需要测量对地阻值，以确保没有短路。

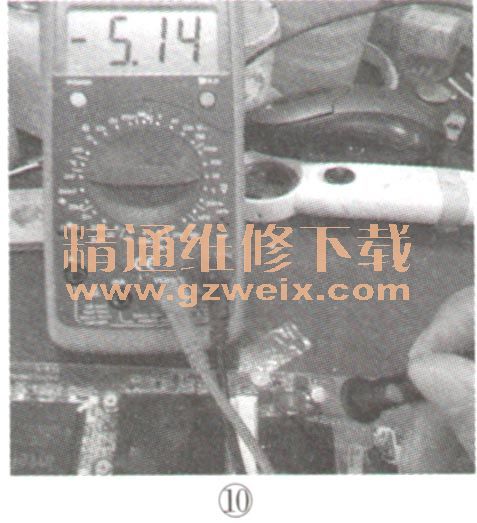

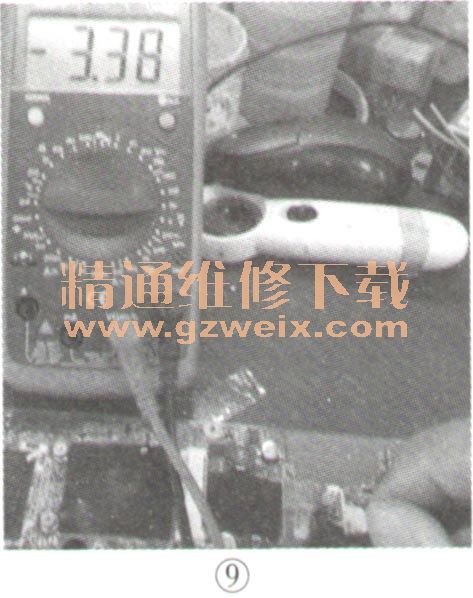

    然后再测量主板上各大电感，没有发现短路情况，通电测量待机电压，3V、5V待机电压均正常，如图9、图10所示。

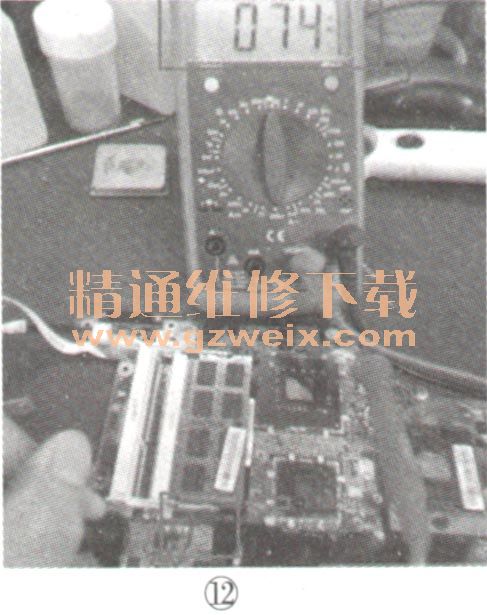

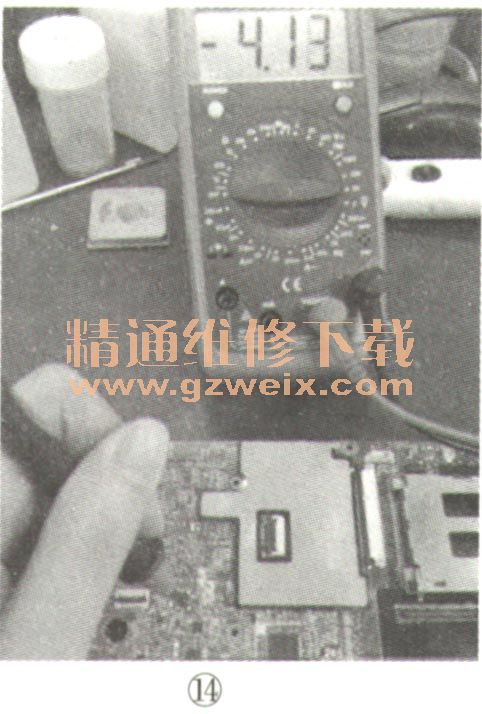

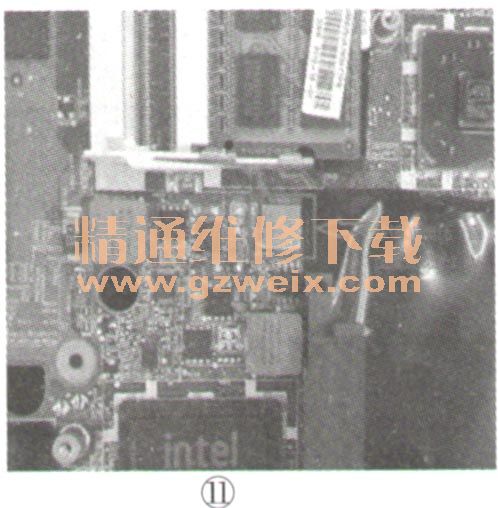

    接着测量各大电感的电压，内存供电1.5V，正常，总线桥供电电压0V，不正常，经查为PL15电感没有电压输出，实物如图11所示。PL15的电压是1.8V的PWM信号转换过来的，断开后测量其阻值为74Ω，如图12所示，基本正常。再通电测没有1.8V电压，后级应该没问可以判定供电芯片有问题。相关压是由PU4转换出来的，直接测量芯片的工作条件即主供电，发现PU4的②脚（VIN信号）主供电（也是公共点电压）不正常，通电测量为9V，然后电压不停下降，如图13所示，一直降到1.86V。断开PR104两端的电阻，测量发现电压恢复正常，但公共点阻值升高为598Ω（正常为400Ω以下），再测量PWM上管的电压也是9V且不停降低，由此判断可能是隔离保护层没有完全导通。

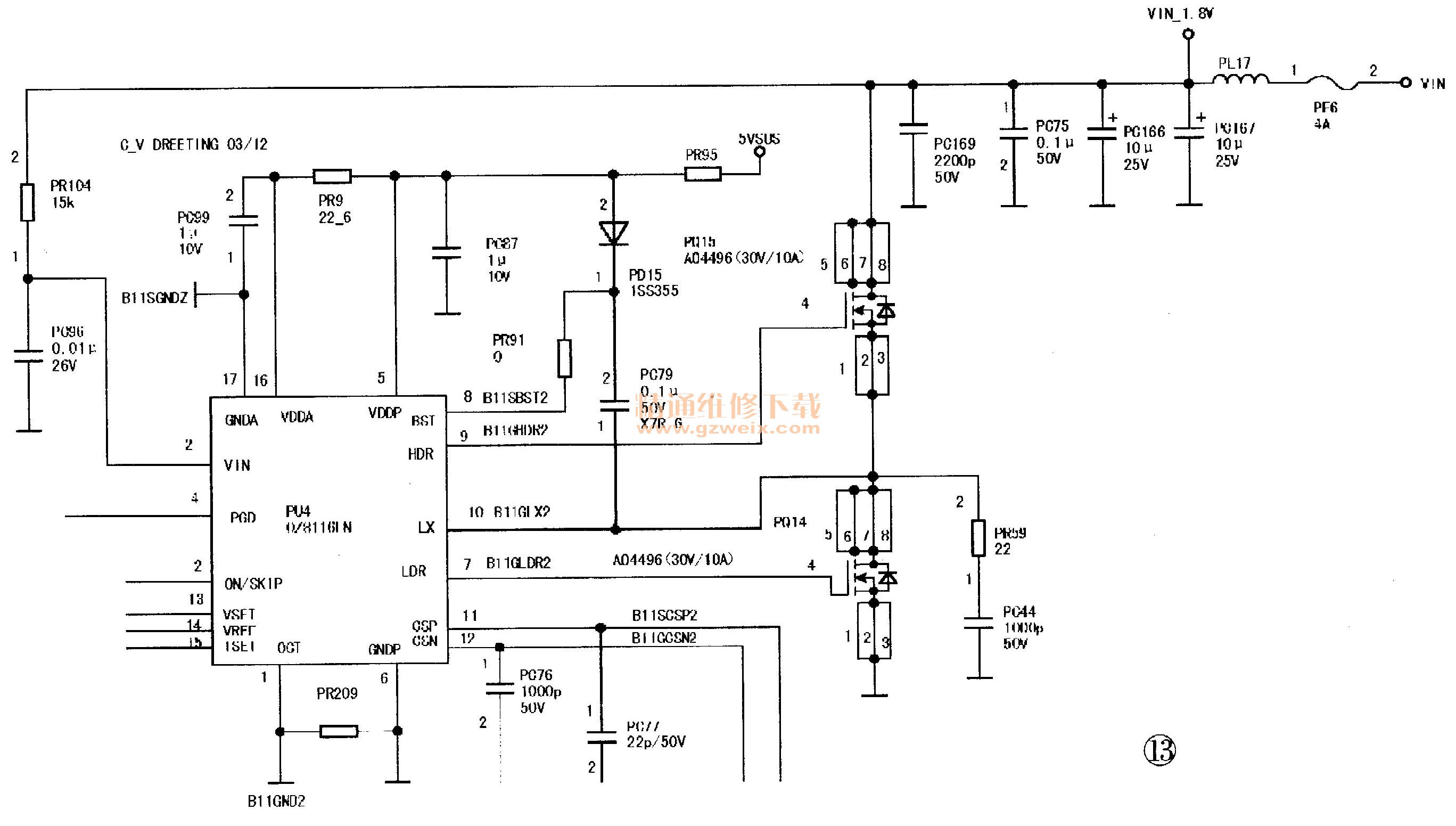

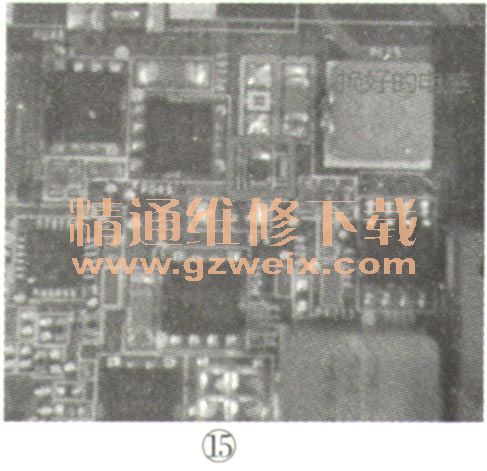

    见图13、PU4的主供电是VIN经过保险管PF6再经过电感PL17后经PR104上拉得来的，于是直接检查隔离保护。PQ31的④脚是公共点，通电测量发现19V电压没有下降，说明公共点电压正常。现仔细检查发现PL17电感电阻为无穷大，更换上好的电感，如图15所示，然后再通电试机，屏亮且运行正常，至此故障排除。
