接修一台索尼笔记本电脑主板，其型号为MBX-247（广达HK1），故障现象是待机电流只有0.03A。
    实修过程：接修后，测量各大电感没有发现短路现象，公共点阻值也都正常。通电测试，待机电流到0.03A就停住了，因此判断是3V和5V待机电压没有正常输出。通电测量3V和5V待机电压，正常，PQ45的⑤、⑥、⑦、⑧脚有3.3V电压，正常，而其①、②、③脚输出电压为0V、④脚（控制信号来源于MAINI）信号）G极输出为0V，实物如图16所示，电路如图17所示。

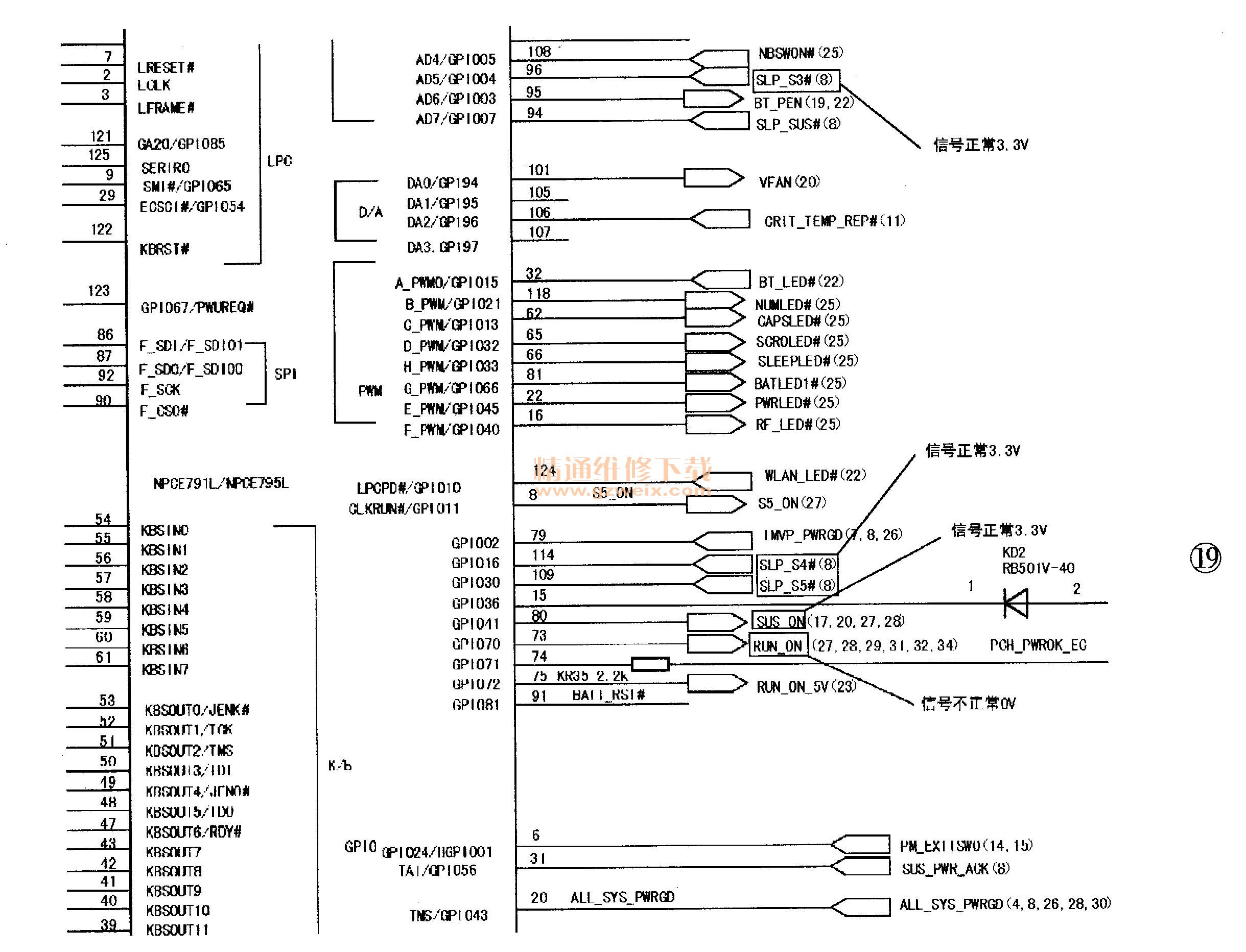

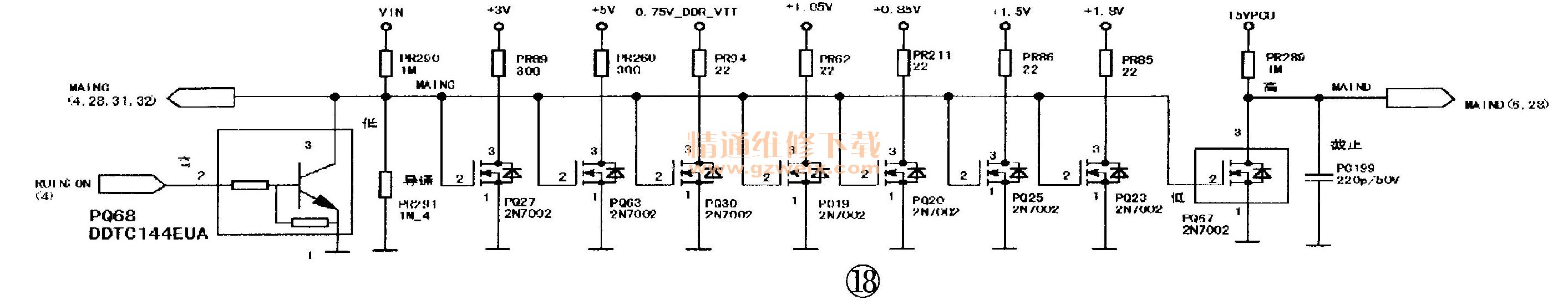

    追查MAIND信号的来源，它是由PQ67截止后通过PR289上拉15V电压得到的，如图18所示。经测量发现PR289一端有15V电压，另一端电压为0V，由图18可知，要想MAIND为高电平，则PQ68输出必须为高电平，实测PQ68的第②脚（RUN-ON信号）电压为0V，该信号是来自EC（NPCE795L）芯片，经测量EC芯片的工作条件都正常，而且SLP＿S5#、SLP_S4#、SLP＿S3#、SUS＿ON信号都正常，只有RUN-ON信号不正常，如图19所示。由于没有该型号的EC芯片，于是用NPCE795D芯片代换，但不成功，只有买回原型号的EC芯片换上后，通电试机，待机电流只上升了0.5A。



    于是拿着板子仔细检查，才发现PU4的非门一脚被腐蚀了，电路如图20所示，于是找了同型号的芯片换上后，如图21所示，回装元件后通电试机，运行正常，故障排除。
