实修过程：经查发现待机短路，加电外接显示器，显示正常，但本机上屏不显示。接上可调电源，检测待机电流为0.2A，偏大，因此判断主板有短路故障。

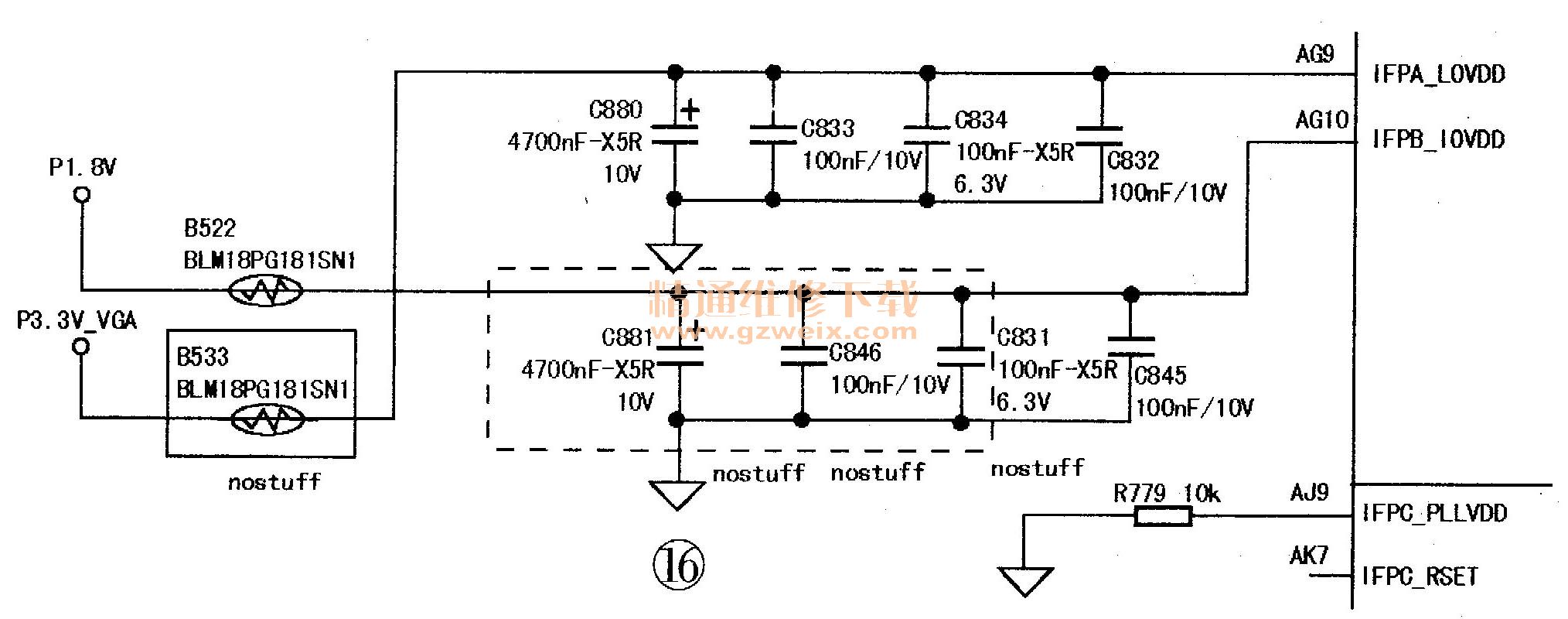

    拆机目测全板，发现有修过的痕迹，网卡已击穿，拆掉后，接上稳压电源发现仍然短路。于是裸板状态下测量各大电感对地阻值，发现电感L6对地阻值只有几欧姆（L6为3V待机电压的电感），断开电感一端发现后级和前级都短路。检测到此忽然发现Q14这只复合型MOs管居然被换成了一只单MOs管，估计是之前的维修人员在维修时认为是单MOs管（其实三星笔记本基本上都是使用复合型MOs管），更换后前级不再短路，但后级仍短路，P3.3V AUX信号流经的地方很多，如图16所示。于是直接用烧机法，发现南桥芯片发烫，把南桥拆除后L6的对地阻值恢复正常，确实南桥芯片损坏。更换南桥芯片，再测量待机电压3V、5V的对地阻值，没发现异常。通电测量，发现没待机，3V、5V都没有输出。手摸待机芯片发烫，该机图纸上待机芯片是RT8205AGQW，而实际电路板上用的是TPS51125，这两个芯片是可以互换的。TPS51125线性电压短路会引起芯片发烫，于是检测VREG5、VREG3信号，发现VREG3对地阻值为0，查看VREG3信号流经的地方，觉得引起短路现象应该是芯片本身。因为前维修人员把复合型MOs换成了单NIOS管，而单MOs的①、②、③脚的S极是相连的，此复合型MOs管的①脚为上管s极，飞②脚为上管G极，③脚为下管S极，也就是说把芯片的上管驱动相位检测、自举升压和地连在一起，这样肯定会烧坏芯片。更换RT8205AGQW芯片后，待机恢复，上电检测，电流的跳变正常，外接显示器检查正常，但接回该机自己的显示屏，内屏仍然不显示，而且屏幕上五颜六色交替变化，就像液晶显示器检测不到信号输入一样。
    再次拆开机，分析可能是显卡没发出数据信号给屏，所以才会引起该故障。于是检测下屏接口的所有电压，都正常。用示波器检测下屏接口的26脚（LCD3_DID_CLK信号）、28脚（LCD3_DID_ATA信号，系统管理总线），发现有波形跳变，可判断应该是认到屏，不然不会有波形。



    继续检测显卡发送的4组数据信号，发现没有波形，这种情况一般是显卡坏或者显卡工作条件不满足。因为显卡损坏的几率很小，于是把显卡所有电压都进行检测，查到显卡的1.8V供电时在B522上测得电压只有0.2V左右，如图17所示，不正常。
继续追查P1.8V的由来，如图18所示，发现此电压是由U521这个线性稳压芯片产生的，检测其①、③、⑥脚电压都正常，只有④脚（VOUT信号）输出电压为0.2V，由此判断为此芯片损坏，更换后，1.8V电压恢复，测量屏接口的数据信号波形，有波形跳变，此时内屏已经亮机显示，连接好后试机，故障排除。
