笔记本电脑存储功能模块故障诊断与排除
来源:本站整理  作者:佚名  2014-11-27 10:04:31

   一、笔记本电脑存储功能模块理论基础
    笔记本电脑的主板上,用于存储数据和程序的芯片、硬件设备有很多种,其各自起着不同的作用。一部分存储设备只有在通电的情况下才能保持数据不会丢失,最具代表性的是内存。而硬盘以及BIOS芯片上存储的数据和程序不会因为断电而丢失。

   1.内存相关电路理论基础
    内存也称为内存储器,用于暂时存放数据信息,属于易失性存储器,当电源供应中断后,其所存储的数据信息会消失。
    笔记本电脑的内存通常采用独立的电路板,称为内存条。内存条主要由PCB、内存芯片、SPD芯片以及金手指等组成。
    一小部分笔记本电脑将内存芯片等直接焊接到主板上,但大部分笔记本电脑都是采用内存条插装在主板内存插槽上的方式进行供电和数据交换。所以在检修笔记本电脑内存及其相关电路故障时,可直接使用替换内存条的方法,进而确定故障原因的范围。
    当确定内存条没有问题时,就需要对内存插槽及其相关电路进行检修。在旧平台中,内存插槽是与北桥芯片直接连接并进行通信的,所以当北桥芯片出现虚焊或者不良时,有可能造成内存条无法正常使用的情况。而单芯片架构的芯片组中,CPU集成了内存控制器,内存插槽直接连接到CPU。在检修过程中,应注意其中的区别。

    笔记本电脑的内存插槽大多采用sooIMM(small outline Dual In-line Memo汀Mouule),译为小外形双列直插式模块。而根据内存条规格的不同,目前比较常见的内存插槽又可分为DDRZ50-DIMM内存插槽和DDR3 50-DIMM内存插槽。

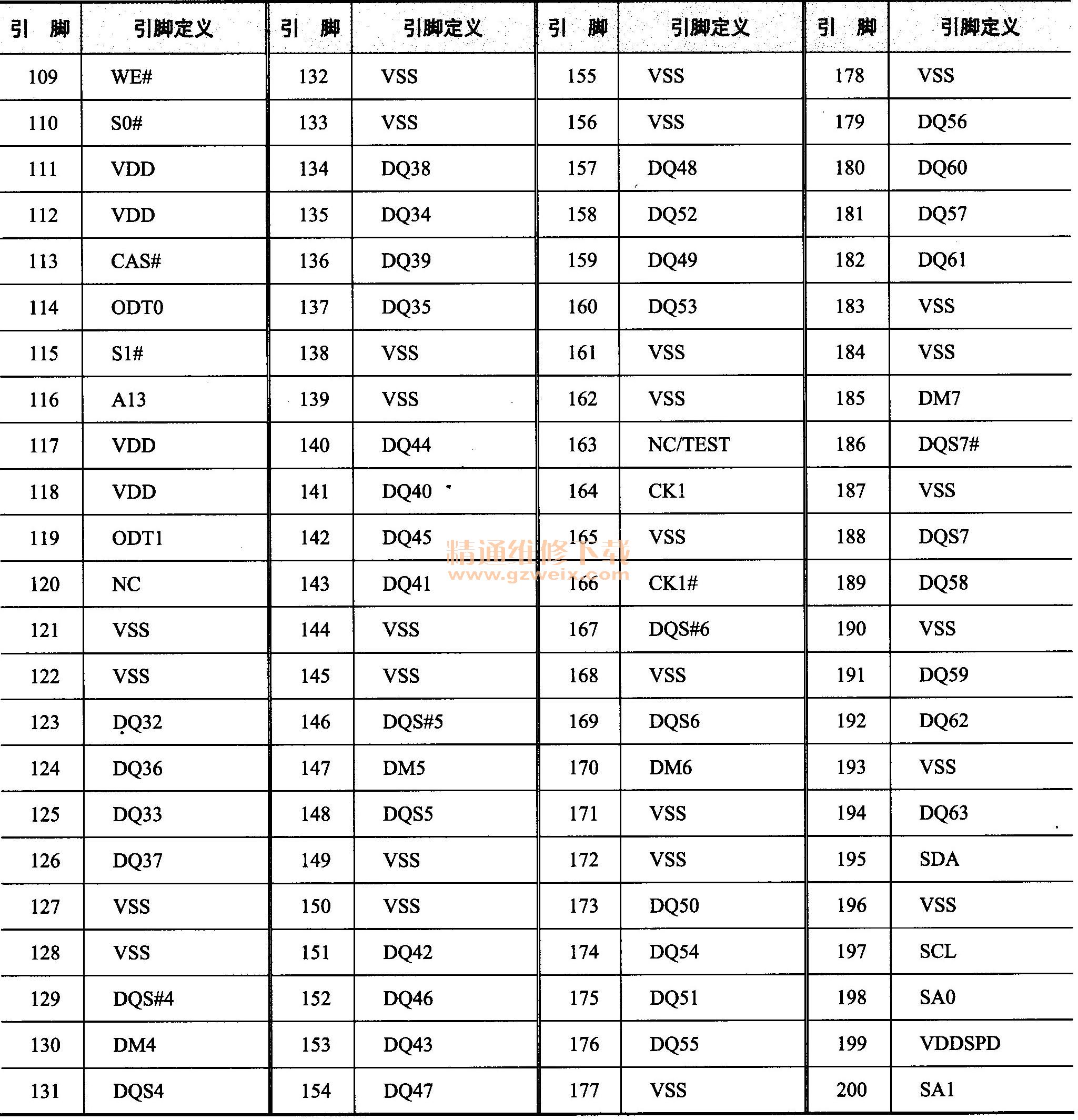

    DDRZ 50-DIMM内存插槽共有200个引脚,如表1所示为DDRZ 50-DIMM内存插槽各个引脚功能表,如图1所示为DDRZ 50-DIMM内存插槽电路图。




    笔记本电脑中的DDR2SO-DIMM内存插槽各个引脚功能主要包括地址、数据、控制信号、时钟信号、供电及接地等,其中VDD代表供电;VDDSPD代表SPD芯片供电;VREF代表参考电压;VSS代表接地;NC代表空脚;CK, CK#代表时钟信号,CKE时钟信号有效;DQ代表数据信号;A代表地址信号;DQS、DQS#代表数据锁存信号;WE#代表允许信号;CAS#代表列选信号;RAS#代表行选信号;SDA、SCL代表SPD芯片数据、时钟信号。

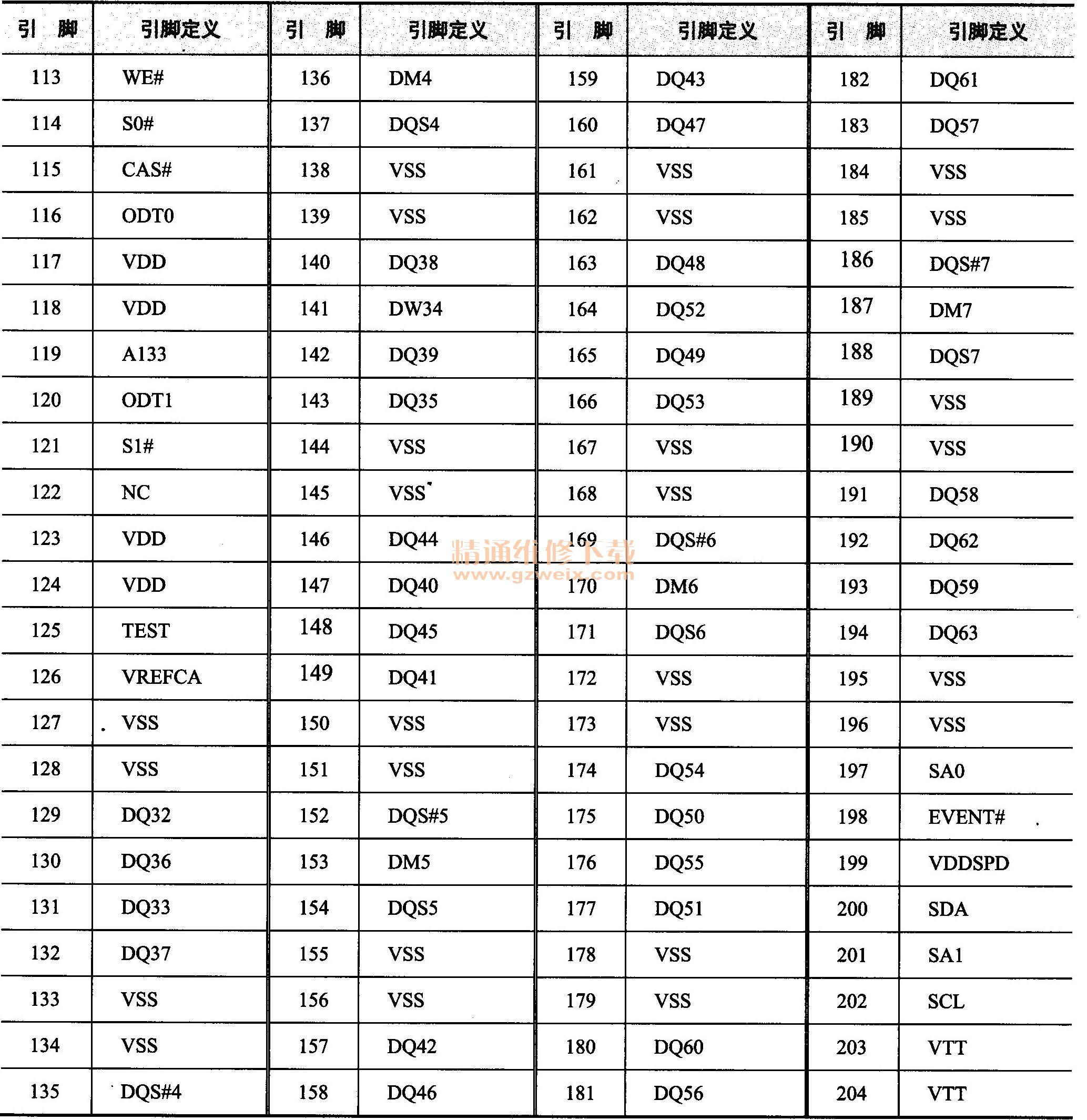

    DDR3 SO-DIMM内存插槽共有204个引脚,如表2所示为DDR3 SO-DIMM内存插槽各引脚功能表,如图2所示为DDR3 SO-DIMM内存插槽电路图。




    笔记本电脑中的DDR3 50一DIMM内存插槽各个引脚功能主要包括地址、数据、控制信号、时钟信号、供电及接地等,其中vDD代表供电;vDDsPD代表sPD芯片供电;vREFDQ、vREFcA、vTT代表参考电压;vss代表接地;Nc代表空脚;DQ代表数据信号;A代表地址信号。WE#代表允许信号;SDA、SCL代表SPD芯片数据、时钟信号;CK、CK#代表时钟信号;cKE时钟信号有效;DQs、DQs#代表数据锁存信号;cAs#代表列选信号;RAs#代表行选信号。
    内存插槽的信号引脚主要是与北桥芯片或CPU集成的内存控制器进行通信,而其供电部分则主要来自于主板上的内存供电电路,在故障检修过程中,内存供电电路出现故障的几率较多,应特别注意。

   2.硬盘相关电路理论基础
    硬盘在笔记本电脑硬件系统中的作用是存储用户数据和程序,其不会因为没有电源供应而丢失数据信息。
    固态硬盘因为采用闪存芯片作为存储介质,可直接焊接在笔记本电脑的主板上,也能够制作成独立的PCB板插装在主板的相应插槽上。而目前应用最为广泛的机械硬盘主要通过SATA接口与主板相连,并进行供电和数据交换。
    在使用SATA接口之前,机械硬盘普遍采用IDE接口进行连接。SATA接口的优点在于采用串行方式传输数据,传输速率快,纠错能力强,连线简单等。SATA接口主要有SATA 1.5Gbit/s、SATA 3Gbitls和SATA 6Gbit/s三种规格,三种规格是可以通用的。

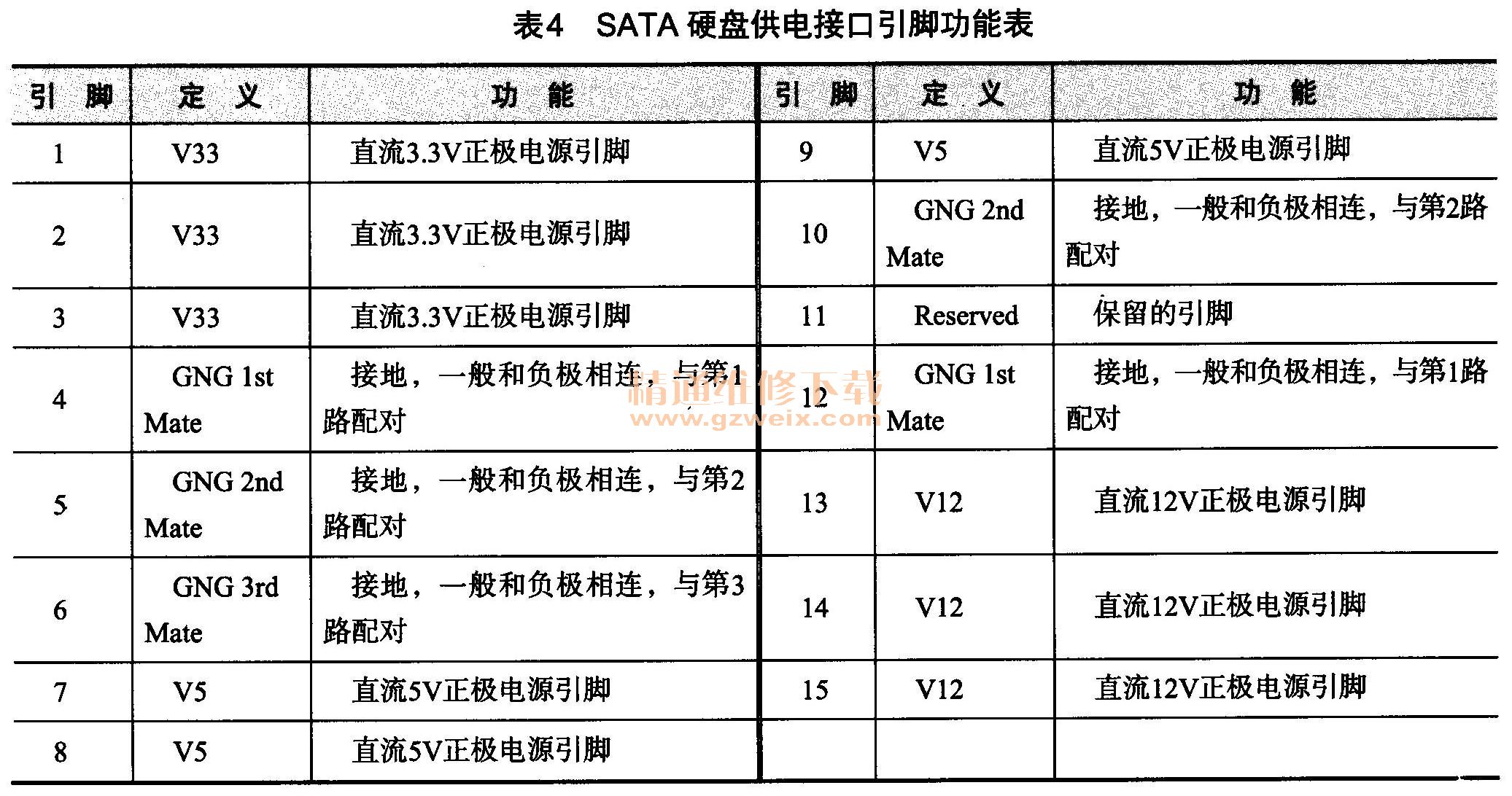

    笔记本电脑的SATA硬盘接口通常包括一个7引脚的数据接口和一个15引脚的供电接口。如表3所示为SATA硬盘数据接口引脚功能表,表4所示为SATA硬盘供电接口引脚功能表,如图3所示为SATA硬盘接口电路图。





    笔记本电脑的SATA硬盘接口电路结构较为简单,故障率也相对较低。而SATA接口的数据接口部分是直接与芯片组相连并进行通信的,所以当芯片组出现性能不良或虚焊等问题时,会导致SATA接口数据传输故障。
    笔记本电脑的硬盘要正常工作,需要主板上的SATA接口传输3.3V和5V供电,所以当主板供电电路出现问题时,也会导致笔记本电脑的硬盘无法正常工作。
    所以在检修笔记本电脑与硬盘有关的故障时,可使用替换法确定故障是出在硬盘上,还是出在笔记本电脑主板的SATA硬盘接口电路上。如果故障出在笔记本电脑主板的SATA硬盘接口电路上,应重点检测其供电电路和芯片组是否存在问题。

    3.光驱相关电路理论基础
    笔记本电脑的光驱接口电路与硬盘接口电路相似,也分成信号接口部分和供电接口部分,信号接口部分是完全相同的,供电接口部分则通常是第1引脚用作设备检测,第2、3引脚用作5V供电,第4引脚用作测试,其余引脚接地,如图4所示为笔记本电脑的光驱接口电路图。
