在帕萨特B5系列轿车中，熔断丝作为保护元件，继电器作为驱动负载，而自诊断系统与解码器主要用于对电子控制系统的故障监测及诊断，随时记录车辆的各种状态，为检测提供依据。

    一、帕萨特系列轿车熔断丝及继电器的安装与识别
    上海大众帕萨特系列轿车上都设置了各种熔断丝及继电器，且安装方式也十分类似，这里以最新版的帕萨特系列轿车为例，来说明上海大众帕萨特系列轿车熔断丝及继电器的安装与识别方法。

（一）帕萨特系列轿车的主要车型
    上海大众2011年4月推出的新帕萨特系列轿车主要有尊荣版、御尊版、至尊版、旗舰版以及旗舰尊享版，共5个版本10个车型。各种版本的实际车型配置情况如表1所列，使用了4种发动机，即1 .4TSi、1.8 TSi、2.0 TSi三款增压发动机和一款VR6 3.0自然吸气式发动机。

  （二）上海大众新帕萨特系列轿车熔断丝的安装位置及其特点
    上海大众新帕萨特系列轿车熔断丝主要设置在发动机左侧电控箱与仪表左侧的熔断丝架上。
    1．发动机左侧电控箱内熔断丝
    上海大众新帕萨特系列轿车发动机左侧电控箱内熔断丝分为螺钉连接方式的熔断丝与插入式熔断丝两种规格。
      （1）螺钉连接方式的熔断丝
    采用螺钉连接方式的熔断丝多为大容量型的，且设置在电控箱的前方，采用SA字母作为标识，有B、C、D、E共4个位置标识编号，其中，位置标识C处的SA2没有使用，为备用位置。

      （2）插入式熔断丝
    设置在电控箱内的插入式熔断丝采用SB字母作为标识，共有32个位置标识编号，以字母与数字组合F1-F32来加以区别。

    2．仪表左侧的熔断丝架
    上海大众新帕萨特系列轿车仪表左侧的熔断丝架上的熔断丝，采用SC字母作为标识，共有49个位置，以数字1～49来加以区别，采用从左到右、从上到下进行排列。供电端上游由总线端起识别，其中的熔断丝SC1～SC11安装在KL15包括Motronic主继电器J271）下游，熔断丝SC12～SC37安装在KL30下游，熔断丝SC40-SC42安装在KL75下游。

（三）上海大众新帕萨特系列轿车熔断丝所保护的用电器明细表
    上海大众新帕萨特系列轿车各种不同规格的熔断丝所保护的用电器情况分为三个部分说明如下。
    1．大容量熔断丝SA所保护的用电器明细表

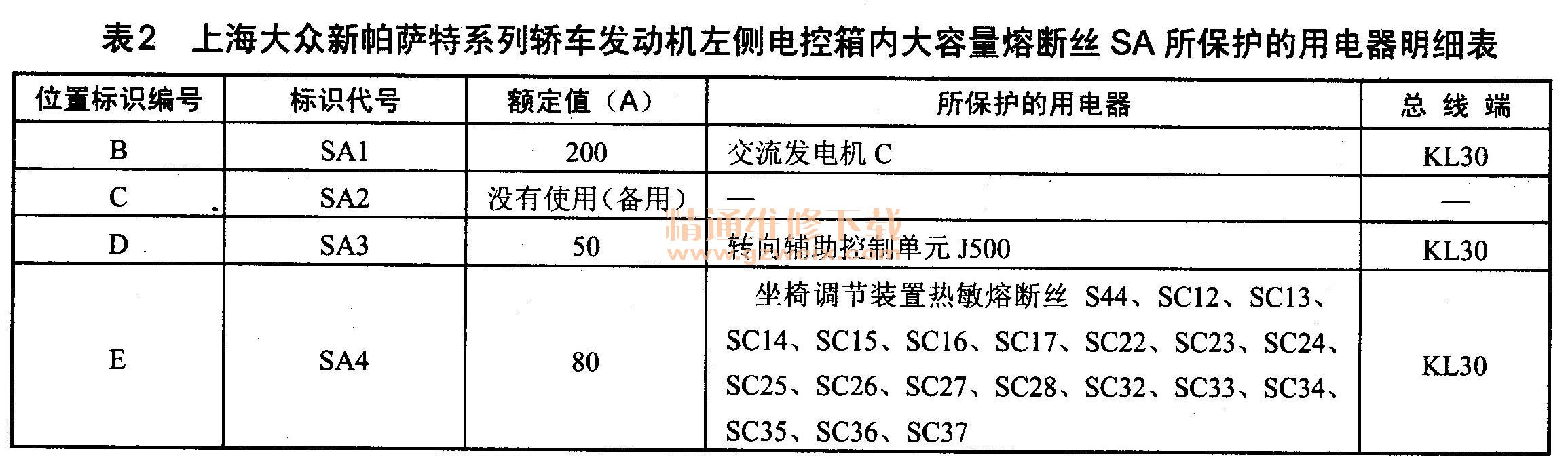

    上海大众新帕萨特系列轿车发动机左侧电控箱内大容量熔断丝SA所保护的用电器明细表如表2所列，供检修故障时参考。

    2.  SB所保护的用电器明细表
    上海大众新帕萨特系列轿车发动机左侧电控箱内熔断丝SB所保护的用电器明细表如表3所列，供检修故障时参考。


    3.  SC所保护的用电器明细表
    上海大众新帕萨特系列轿车仪表左侧熔断丝架上熔断丝表4所列，供检修故障时参考。

    4．坐椅调整装置热敏熔断丝S44所保护的用电器明细表
    上海大众新帕萨特系列轿车坐椅调整装置热敏熔断丝S44设置在仪表板左侧上部继电器板4号位的上方，额定值为20A，总线端为KL30。其下游所保护的用电器明细表如表5所列，供检修故障时参考。

   5．需要说明的问题
    在上述的SA、SB与SC所保护的用电器的明细表1～3中，所列出的熔断丝，根据车型实际的配置不同而不一样，这一点在进行故障维修时要注意到。

  （四）上海大众新帕萨特系列轿车继电器的安装位置及其特点
    上海大众新帕萨特系列轿车继电器主要设置在发动机左侧电控箱内与仪表左侧上部继电器板上。
    1．发动机电控箱内的继电器
    上海大众新帕萨特系列轿车设置在发动机左侧电控箱内的继电器分为1～4共4个位置，这4个位置安装继电器的情况如表6所列，供维修时参考。

    2．仪表左侧上部继电器板上继电器

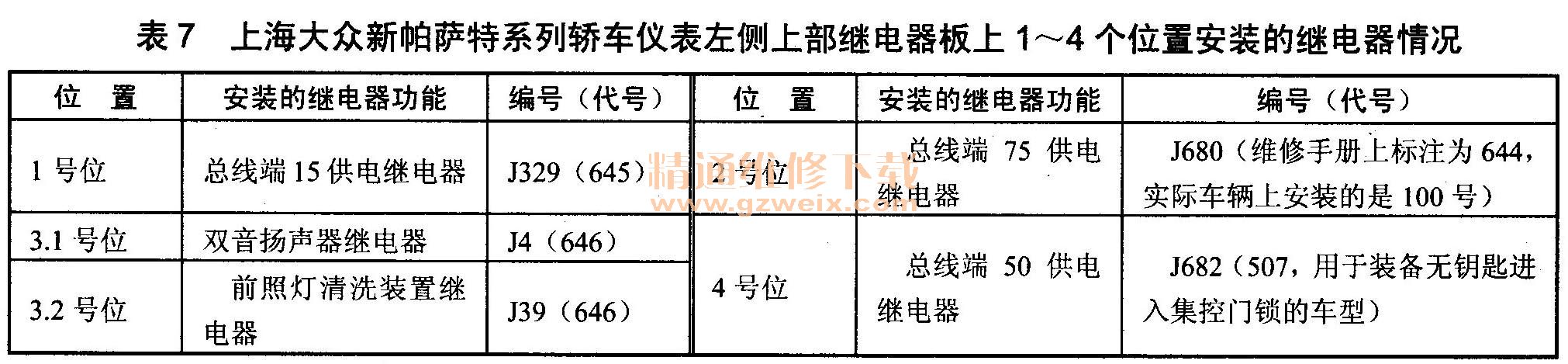

    上海大众新帕萨特系列轿车设置在仪表左侧上部继电器板上的继电器分为1～4共4个位置，这4个位置安装继电器的情况如表7所列，供维修时参考。

    3．仪表左侧下部继电器板上继电器
    上海大众新帕萨特系列轿车设置在仪表左侧上部继电器板上的继电器分为2、3、5号位置，这3个位置安装的继电器的情况如表8所列，供维修时参考。
