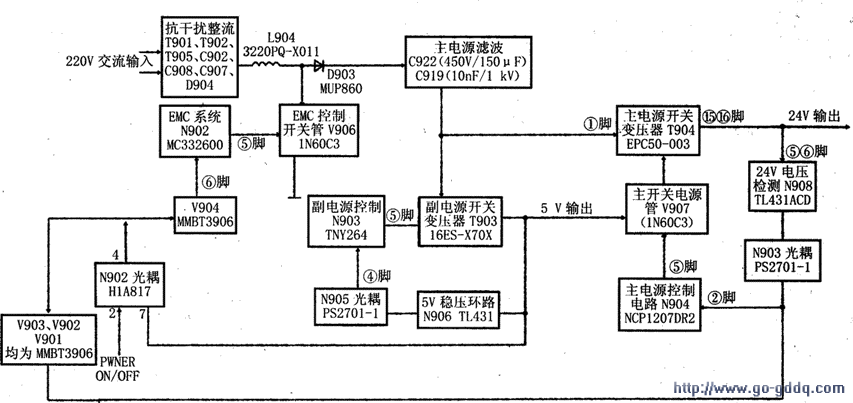

该机电源电路框图如图所示。图中元件功能和作用说明如下：

　　(1)抗干扰和整流电路主要由：T901、T902、T905、C902、C907、C908、D904等组成；

    (2)L904 的型号为：3220PQ-X01，D903的型号为：MUR860；

    (3)C922为150 μF／450 V小型电解电容，C919为10 nF／1 kV；

    (4)主开关变压器T904为EPC50—003，主开关管V907为1N60C3，丰开关控制电路N904为NCP1207DR2；

    (5)EMC系统N902为MC33260D，V906为11M60C3；

    (6)P24 V检测N908为TL431ACD；

    (7)副电源控制电路N903为TNY264；

    (8)副电源开关变压器T903为16ES-X70X：

　　(9)N902、N905均为PS2701-1，N906为TL43l，V901、V902、V903、V904均为MMBT3906。

　　市电AC220 V首先进入由T901、T902、T905等电感线圈及C902、C907、C908等组成的抗干扰、滤波电路，滤除电网中的干扰杂波，并防止浪涌电流的冲击。

　　再经D904全桥整流进行整流，送到主滤波电容C922、C919滤除交流纹波。经整流、滤波得到约300 V的直流电压：一路送到主开关电源电路；另一路送到副开关电源电路。

　　T904次级的(15)、(16)脚输出脉动电压经D914、D915整流、C939、C940滤波后，得到23．5 V左右的电压，作为整机的主要供电电压，提供给后面的负载。

　　主电源的开关变压器T904的工作状态受主开关管V907(11N60C3)控制，而主开关管V907的导通和截止又是受主开关电源控制电路N904(NCPl207DR2)(5)脚输出的方波控制。N904的(2)脚是一个电源是否工作的控制端，高电平时正常工作，低电平时电源停止工作。

　　在本电源中，通过对N904(2)脚的控制来实现电源的待机和主电压的保护控制。N904(8)脚为初始启动脚，300 V直流高压经R933、R934(均为10 k Ω)限流降压后，作为N904初始工作电压。电源工作后，由N904(4)脚输出脉动电压，经R938限流、D909整流及C927、C928滤波后，得到11 V左右的直流电压，送到N904的(6)脚，为其提供正常工作时的工作电压。N908为主电压24 V的基准电路，检测24 V的稳定性。一旦24 V异常，通过光电耦合器：N902控制主开关电源处理电路N904(2)脚，对主电源的工作状态进行监控，从而实现24 V主电压的稳压。

　　送到副开关电源电路的电压直接送到副开关电源变压器T903(6)脚。该变压器次级的(10)脚输出脉动交流电压，经D908整流及L907、C929、C932、C933组成的LC滤波电路滤波后，得到5 V左右的电压提供给后级电路。N903(TNY264)是副开关电源控制电路，为一环保电源IC。实际工作电流为200 mA，待机功耗不足1 W，达到了欧洲蓝天使电源标准。其(1)脚为正常工作电源端，在正常工作时，副开关电源变压器T903(3)、(4)脚感应脉动电压经D905整流、R919限流及R925、C912、C916滤波后得到6 V左右的工作电压。N903(4)脚为该电路的工作状态控制端，低电平(O．8 V)正常工作，高电平时整个副电源无输出。

　　N902和V906组成了一个EMC系统。EMC 是电磁兼容(E1eCTRomagnetic Compatibility)的英文缩写，是一种专门追求在有限的空间、时间以及频谱资源条件下，各种用电设备(广义的还包括生物体)可以共存，并不引起性能降级的系统或电路方案或学科。

　　LC29K6电源部分的EMC的功能，总的来说可以归纳为三个方面：

　　(1)LC29K6机电源本身产生的电磁干扰，不应对周围设备或家用电器造成不能承受的干扰。

　　(2)LC29K6机电源本身也不应对周围环境造成不能承受的“污染”。

　　LC29K6机电源对来自周围环境中的电磁干扰，应具有足够的抗御能力。正常时，由整流、滤波来的300V电压经R918、R920给N902的(7)脚提供工作电源。

　　N902(6)脚为控制端，高电平正常工作，低电平截止。

　　V906为受N902控制的开关管，其导通的状态受N902的(5)脚控制。EMC开关管V906接在300 V的直流电压和地之间，其工作状态是高频间隙性导通和截止，从而实现对电源导通角的改善和切变，实现EMC的控制。

　　该电源为高电平开机控制。正常时，CPU会送一个高电平到V905，再到N902(HllA817)光电耦合器。N902(H11A817)光电偶合器的次级控制又分为两路：一路通过V901、V902、V903到达主电源控制电路N904(2)脚，实现对24 V主电压的输出与关断进行控制；二路通过V904到达EMC系统N902(6)脚，对N902的工作状态进行控制，再通过V906对300 V直流电压的调整，实现整个电源的休眠和截止输出。

　　电源板部件输出8芯插头线中，棕色的是5 V副电源输出线，紫色的是开／关机指令线，而红色的是24 V电源线，黑色的是接地线。
