分析与检修NCP1217A+NCP1653A方案液晶电视电源电路(上)
来源:本站整理  作者:佚名  2014-04-29 09:54:59

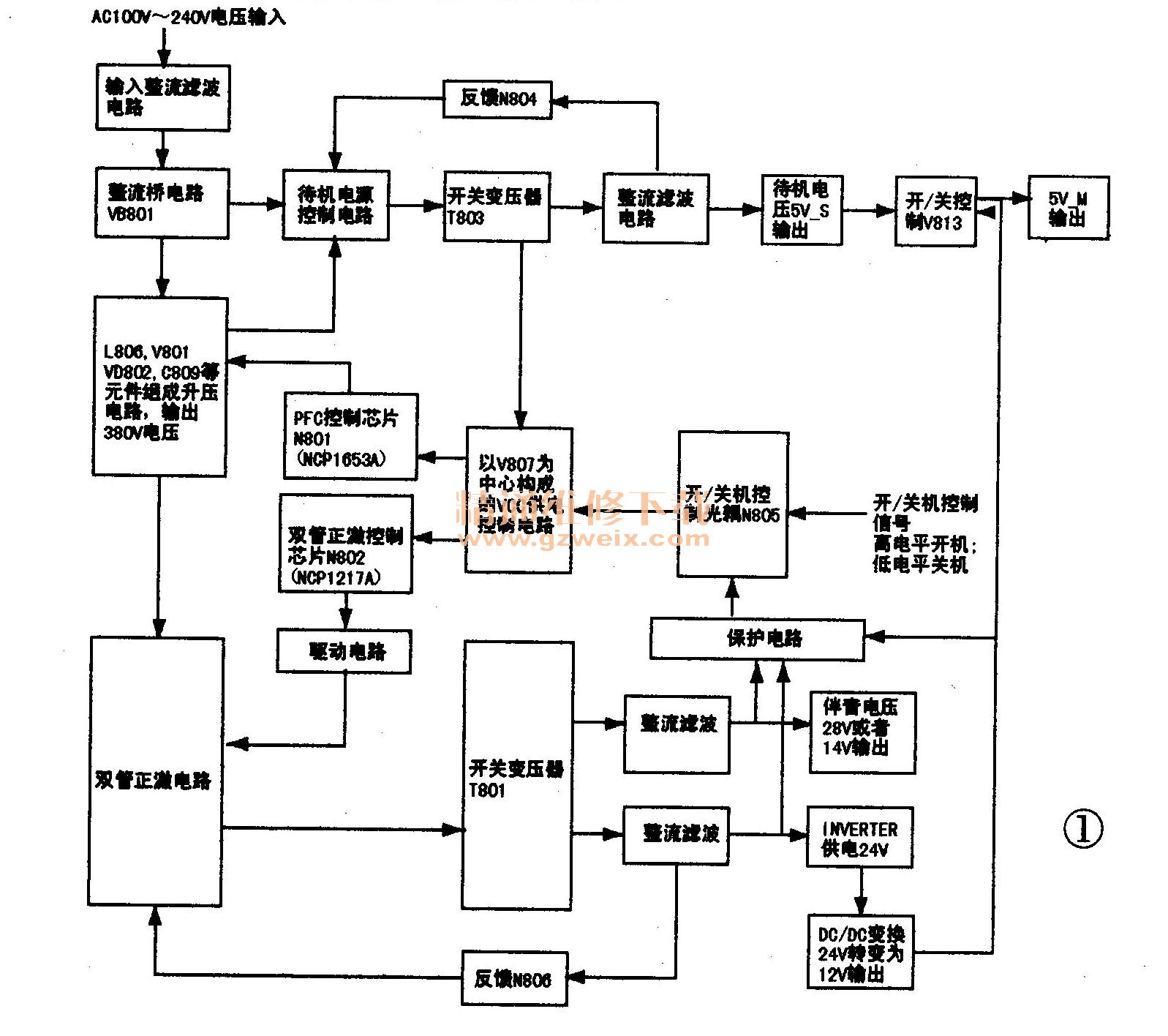

    本方案电源电路主要由PFC、待机电源及主电源电路组成,分别采用安森美公司生产的集成电路NCP1653A、NCP1207A、NCP1217A、主要用于海信、海尔、TCL等部分液晶彩电中,下面以海信TLM3237D液晶电视电源电路为例进行分析,其电路组成如图1所示。



    该电源板有24V、12V、5V_M等5组电压输出,各组电压的主要参数见表1。接通电源后,待机电源启动,输出+5V电压,供给 CPU。二次开机后,CPU给电源电路发出开机指令,主电源电路接通,AC220V市电先整流,然后通过PFC电路将其整流后的电压升到380V左右(PFC B+)。380V电压分成两路:一路通过双管正激电路,经变压器转换及整流滤波后输出24V、28V(或者14V)电压,24V又经过DC-DC电路输出12V;另一路送往开/待机电源电路,经变压器转换及整流滤波后输出5v_s电压。5v _s电压又经过一个开关电路输出5v_m电压。由于12V电压作为控制5V_M输出的控制电压,因此只有在12V输出正常后,5V_M才能正常输出。
    另外,5v_m电压的输出端接发光二极管。因此,只要发光二极管正常发光,就说明该电源板的5V_S、5V_M、24V、12V输出正常。

    一、电路分析
    1.市电输入电路

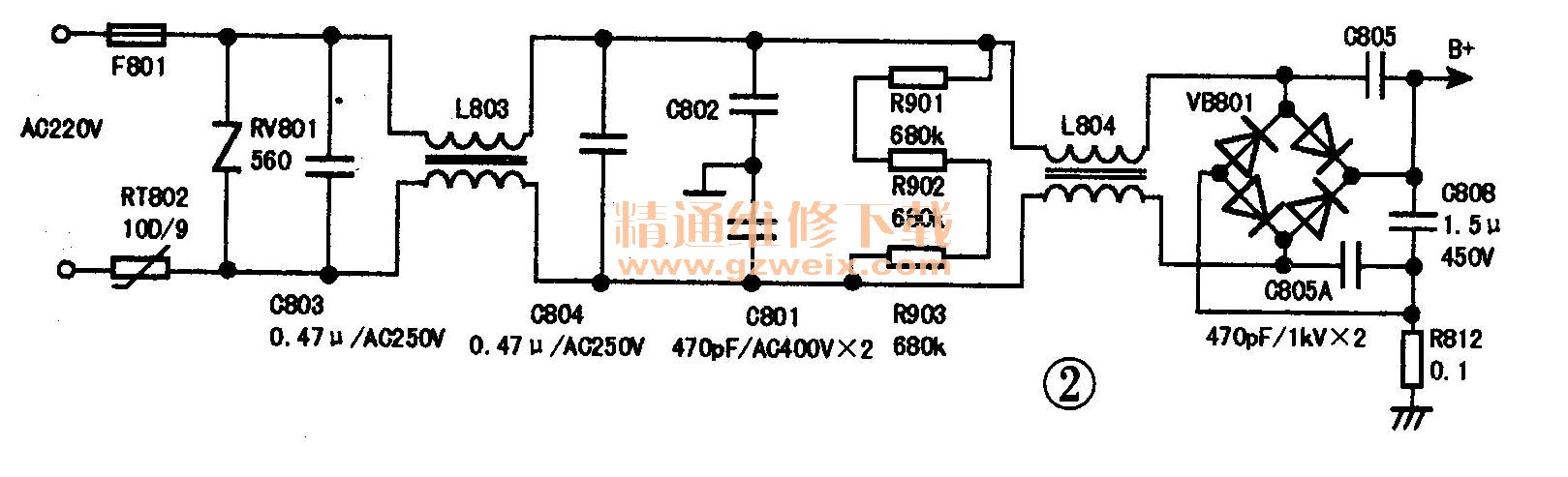

    该电路如图2所示。接通电源后,AC220V电压经过保险F801与压敏电阻RV801后,由C801-C804滤除差模干扰,L803、L804滤除共模干扰,最后送给VB801进行全桥整流,产生脉动的300V电压(B+)。

    2.待机电源

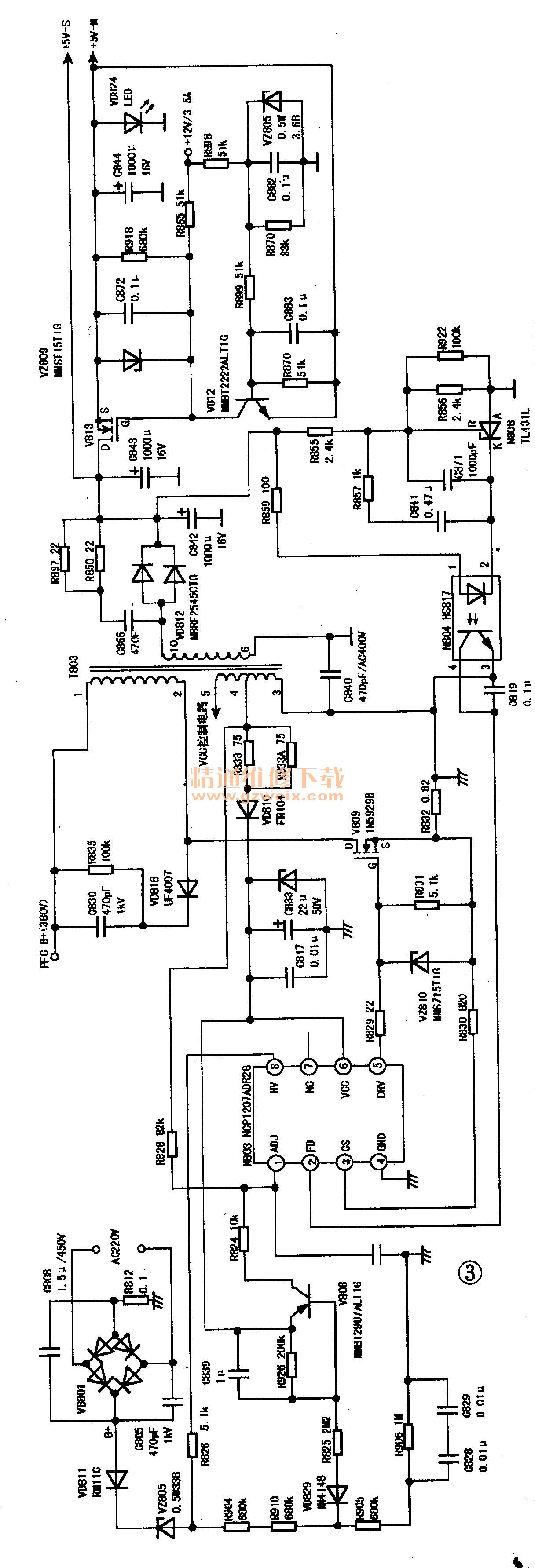

    待机电源主要由准谐振控制芯片N803 (NCP1207A )、开关管V809(3A/800V的MOs管FQPF3N80C )和开关变压器T803等元件组成,如图3所示。

    (1)启动控制
    接通电源后,+300V电压通过VD811、VZ805、R826加到N803的⑧脚,作为启动高压。该高压通过芯片内部的直流源电路给⑥脚(VCC)外接电容C833充电,当C833两端电压达到芯片启动阑值时,N803从⑤脚输出激励脉冲,加到V809的栅极,电路开始工作。
    刚开机时,300V通过VD801到T803的①-②绕能组加到V809的漏极。PFC电路工作后,PFC B+电压(约380V)替代300V给V809漏极供电。正常工作时,T803的③-④绕组中产生的感生电压,通过R833限流、VD810整流、C833滤波后,输出稳定的12V电压供给N803的⑥脚。T803的③-⑤绕组输出的感应电压,送往VCC电压控制电路。
   (2)稳压控制
    N803的②脚为稳压反馈端,当次级输出的5V电压升高时,通过R855、R922分压加到N808 (TL431)控制极(R极)的电压升高,则N808的①脚(K极)电压下降,即光耦N804的②脚电压下降,则N804的①、②脚内接的发光二极管发光增强,其③、④脚内接的光敏三极管导通程度加深,相当于其c、e极等效电阻变小,则N803的②脚电压下降,其内部振荡频率下降,最终使输出电压下降,达到稳压的目的。若输出的5V电压降低,其稳压过程与上述相反。
    N803的③脚为过流检测端,当流过V809的D、S极间电流过大时,R832上的压降通过R830反馈给N803的③脚,N803停止脉冲输出。
    (3 )5V-M电压短路保护
    接通电源后,T803次级的感应电压经VD812、C842、5v_s甩压供给CPU。二次开机后,主电源电路输出12V、12V电压通过R865使V813的栅极呈现高电平,V813导通,输出5V-M电压,给USB设备供电。
    V812、VZ816等元件组成5V-M短路保护电路。正常工作时,由于12V电压通过R898、R870分压,VZ816稳压,V812的基极电压约为3.3V,发射极电压为5V、V812因PN结反偏而截止,V813导通,输出5V-M电压。当USB设备出现短路故障时,5V-M电压大幅下降,即V812发射极电位会被拉得很低,V812导通、V813截止,USB供电5V自动切断。由于上拉电阻R865的存在,此时并不影响12V电压,以及供给CPU的+5V -S电压。在USB设备短路故障解除后,V812截止,V813导通,5V-M电压自动恢复,从而实现USB供电5V的独立短路保护与自恢复功能。
    (4)300V欠压保护
    正常工作时,整流全桥输出电压在310V左右,稳压二极管VZ805导通,N803启动工作。当输入电压跌至不足以使VZ805导通时,PNP型三极管V808、V817因基极为低电平而导通,V808导通后,N803的①脚电压高于其过压保护阈值(7.2V),则芯片进入保护状态,无驱动脉冲输出;V817导通后,会使三极管V807截止,PFC及主开关电源的控制芯片的供电被切断,PFC及主开关电源电路均停止工作,这时即使开关电源初级电路中的大容量电解电容中存有电量,其能量也无法输详至次级,从而有效地避免了屏闪现象的出现。

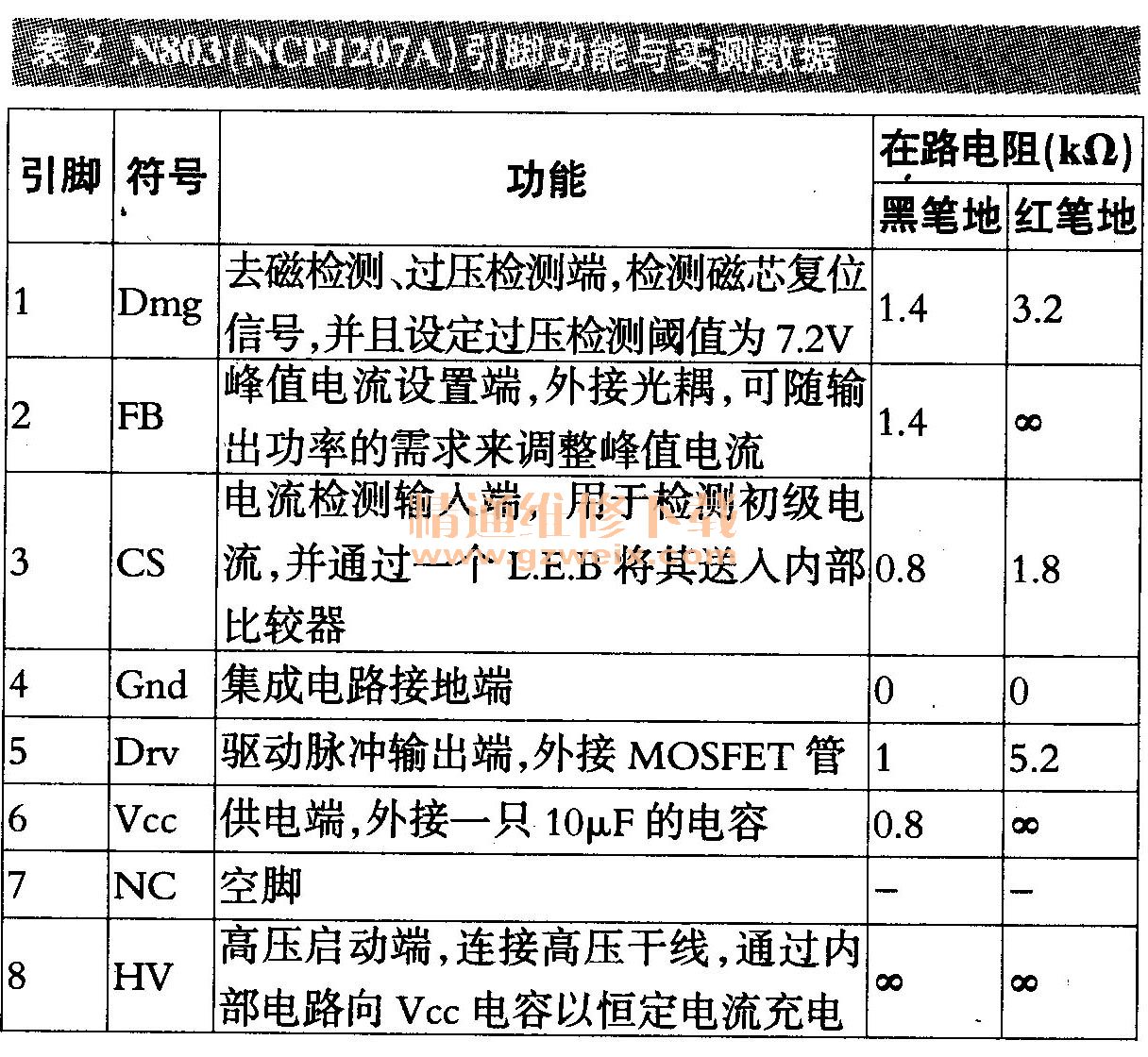

    另外,N803自身也具有过压、过流及过热保护功能,其引脚功能与实测数据见表2。

[1] [2]  下一页
