康舒API6PC05 ATX电源广泛应用于联想扬天T6900等系列台式电脑上，其主电源芯片为UC3843B、副电源芯片为TNY268PN，主电源唤醒、过／欠压、过流等保护芯片为PS224U，电源具有空载保护功能，最大输出功率为250W，实绘电路见图1所示，图1中括号内／外电压值分别为电源脱机通电，有载／空载（挂接一硬盘）状态下，短接绿、黑线，用500型万用表直流挡测得的。无参数标示的元件均为贴片电容和贴片二极管，贴片电阻阻值未经换算。

    一、工作过程
    1.输入整流滤波电路
    市电经差模、共模电感电容组成的EMI滤波电路后，经PFC电感进入整流电路，整流后的脉动直流电经滤波电容C4滤波后，获得约325V左右的直流电压（在市电约AC230V时），供主辅电源使用。EMI的作用，一是防止电源本身的电磁干扰脉冲，通过传导或辐射方式干扰市电上的其他电器设备，二是防止市电上的电磁脉冲干扰电源本身的工作。
    2.副电源工作原理
    副电源主要向计算机主板提供十5VSB电源做待机及电源唤醒之用。该电源只要一通入市电，就有+5VSB电压输出。另外，还提供＋13V电源供主电源UC3842B使用。
    副电源由开关电源芯片M5（TNY268PN ）、开关变压器T2及光电祸合器M7（SFH615 ）等组成。
    TNY268P系列芯片是Power Integration公司推出的第2代增强型单片隔离式高效小功率开关电源控制芯片，最大输出功率23W。内部集成了一只700V的功率MOSFET、振荡器（132kHz）、5.8V稳压器、旁路端钳位用的6.3V稳压管、高压开关电流源、限流调节器，以及欠压（4.8V）、过流及热关断（135℃）保护、自动重启动以及频率抖动（抖动量为±4kHz）等。由漏极电压直接提供系统启动和工作所需能量，无需变压器偏置绕组及相关电路，电路简单可靠，综合成本低。

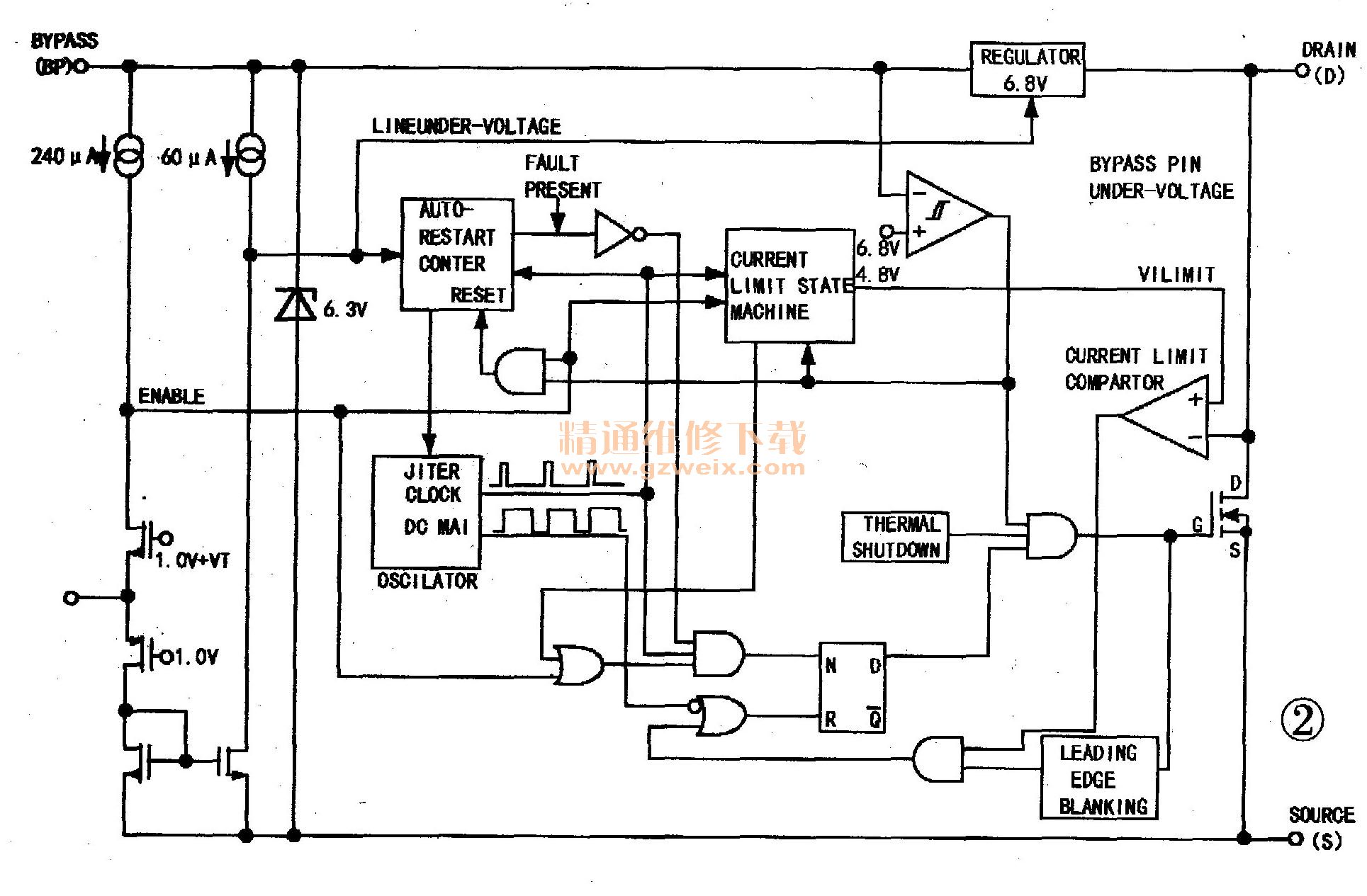

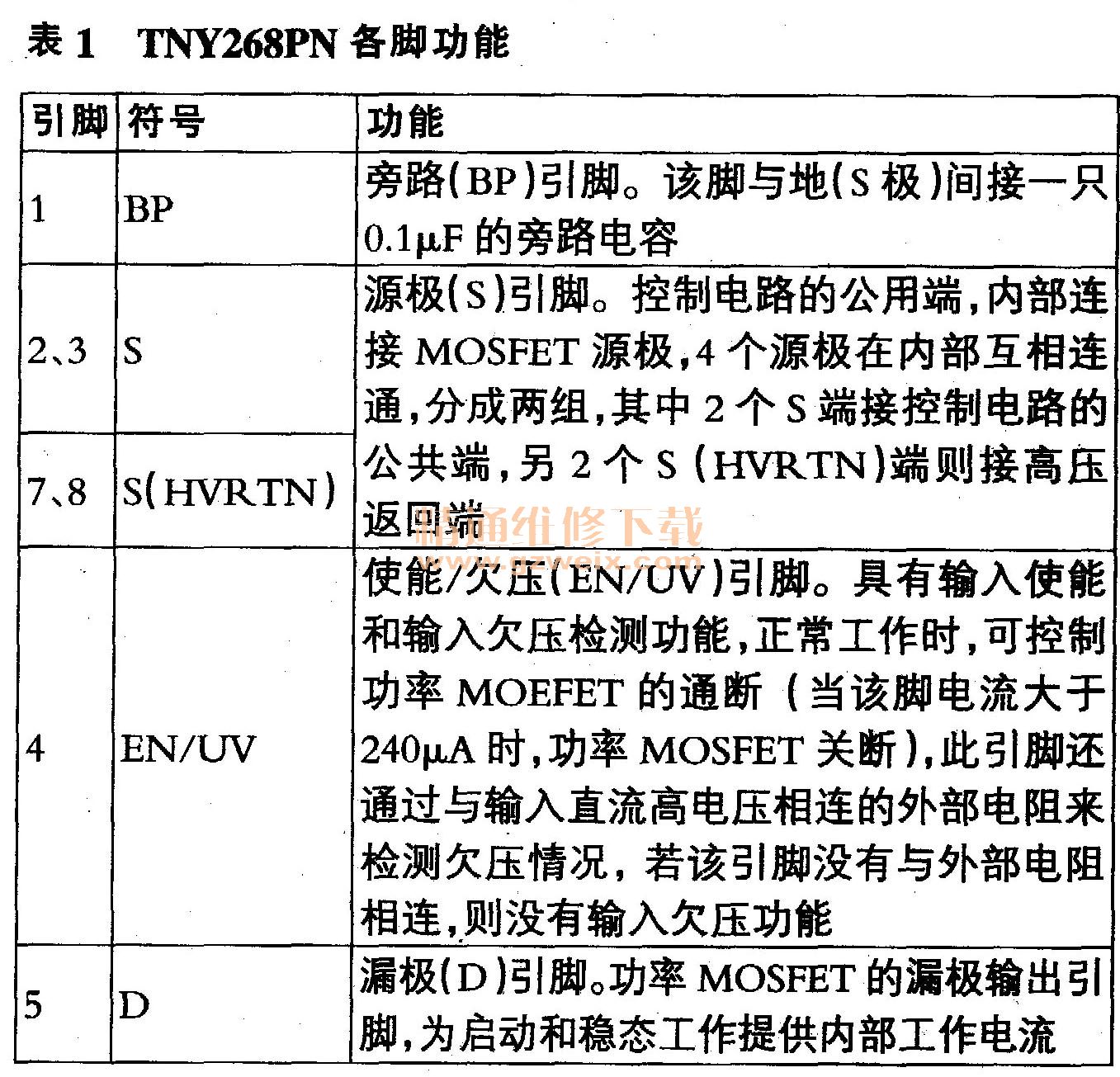

    其内部功能框图、引脚功能图示分别见图2、图3所示。由图2可见，能够控制MOSFET关断的电路有以下几种：BP端欠压比较器，过流比较器，过热保护电路，前沿消隐电路，最大占空比信号Dmax，EN/W控制端。它们之间呈“逻辑或”的关系，任何一路均可单独将MOSFET关断。引脚功能见表1所示。
