LG 26/32/37LC2R液晶电视机电源电路包含以下几个部分电路：市电输入整流电路、PFC（功率因数修正）电路、市电电压检测电路、待机工作状态所需5V电压电路、各信号处理电路工作所需的低压供电电路、背光灯供电电路（或称“背光板电路”）等。各部分电路工作原理介绍如下。
    一、市电输入电压检测、整流与PFC电路

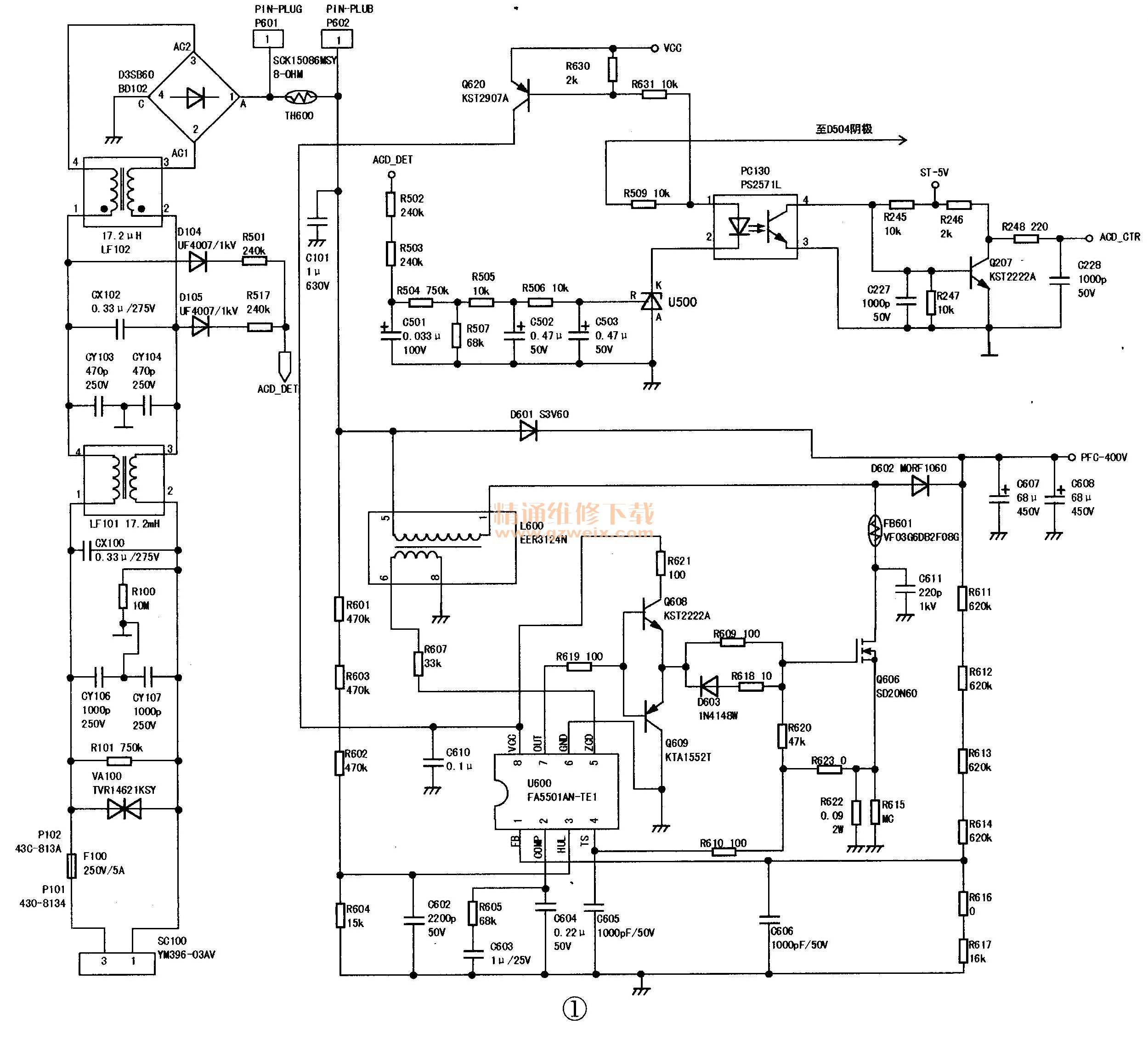

    市电输入电压检测、整流与PFC电路如图1所示。220V交流市电通过交流保险管F100后进入由CY106、CY107、 CX100、 LF 101、 CY103、 CY104、 CX102、 LF 102等组成的抗干扰电路，经抗干扰电路处理后，一路经D104、D105整流后送至AC电压检测电路；另一路再进入BD 102进行桥式整流。为了防止瞬间大电流冲击BD 102，在BD 102整流后加入了TH600 （NTC）热敏电阻，整流输出的脉动直流电压送至PFC电路，经PFC电路升压后，最后经C607、 C608滤波生成约400V的直流电压。

    1.市电电压检测电路
当外部输入的市电电压异常（约低于90V）时，经D104、D105整流、R502、 R503、 C501、 R504、R505、C502、 R506、 C503所组成的积分电路滤波后，加至U500的R端（U500为误差电压取样检测电路），此时因外部输入电压低，导致U500内部的误差取样管处于关断状态，PC 130光电耦合器内部的发光二极管因无电流流过而不发光，光敏三极管截止，Q207饱和导通，c极变为低电平0.7V，此低电平送至微处理器，使整机处于待机保护状态。与此同时，在PC130内部发光管不发光时，Q620截止，U600（FA5501AN-TE1 ）⑧脚因失去工作电压而停止工作，导致PFC电路停止工作；反之，当市电输入正常时，PC 130内部的发光二极管会因有电流流过而发光，光敏三极管导通，Q207截止，c极变为高电平4.7V，此高电平送至微处理器，使整机处于正常工作状态。VA100为市电高压检测器件，当输入的市电电压过高时，VA100击穿导通，F100保险丝熔断，起到保护电源电路作用。
    2.PFC电路
    PFC电路（功率因数校正电路）主要用于提高交流电源的利用率和减少用电设备产生尖峰脉冲电流的高次谐波对外电网的干扰。PFC电路由L600、 U600（FA5501AN-TE 1）、Q608、Q609、Q606、D601、D602、C607、 C608等元件组成。U600为他激式开关脉冲电压控制发生器，所产生的开关脉冲控制信号从⑦脚输出，经Q608、 Q609推挽放大后，送至MOs场效应开关管Q606的G极，用于控制Q606的导通与截止时间，实现稳定输出400V直流电压的目的。U600 （FA5501AN-TE1）的各引脚功能如表1所示。D601为保护二极管，在开机瞬间或负载短路、PFC电路输出电压低于输入电压的非正常情况下给C607、 C608提供充电路径，防止L600产生磁饱和对Q606造成的冲击危险，也减轻了L600和D602所流过的电流，起到保护作用。R622为Q606过流检测电阻，检测信号反馈至U600④脚，当产生过流时U600将进入保护状态，关断对开关管Q606的驱动，起到保护作用。R612、R613、R614、R616、R617组成对PFC电路输出400V电压的监控，当400V电压偏离正常值太多时，U600将进入保护状态，关断对开关管Q606的驱动，起到保护作用。



    3.ST-5V供电电路

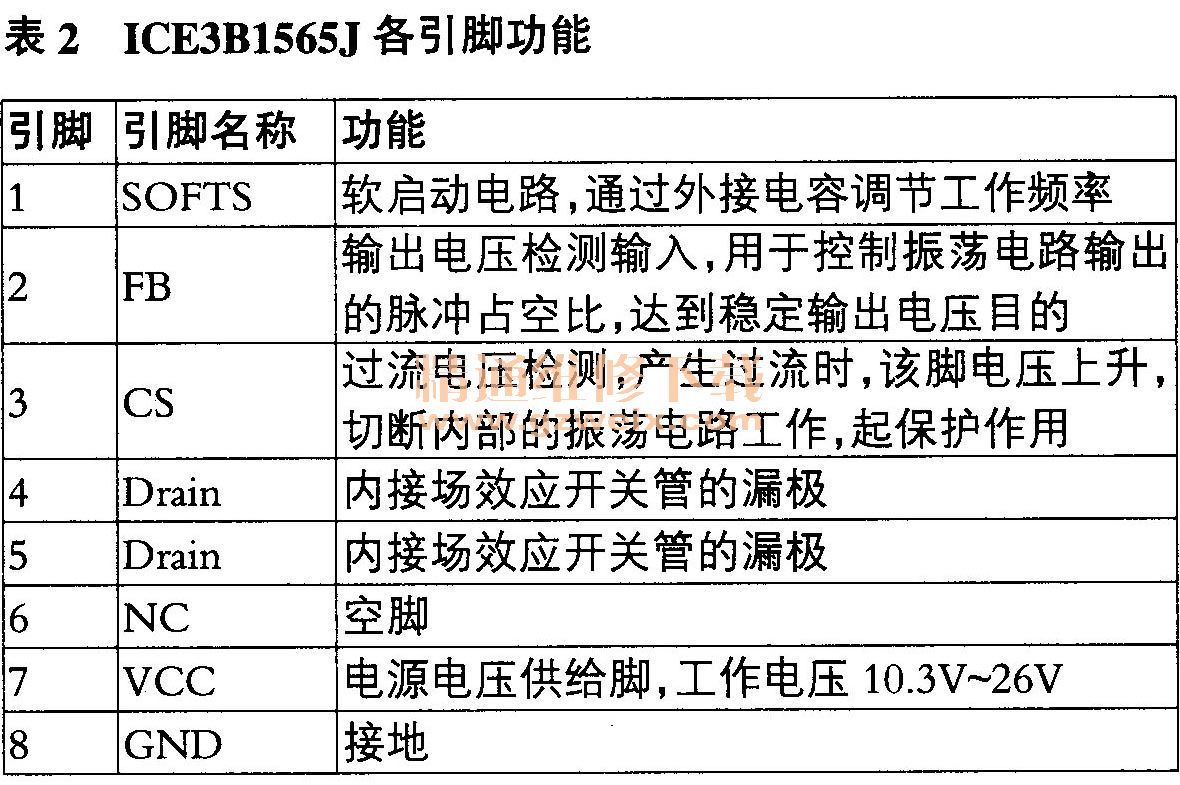

    ST-5V供电电路如图2所示。U502（ICE3B1565J、内设有独立的振荡、过流和过压保护电路）各引脚功能如表2所示。由PFC电路输出的400V直流电压经R508、T501①-③脚后，加至U502（ICE3B1565J）的④、⑤脚后，一路送至U502内部场效应开关管的漏极，另一路经U502内部的启动电阻，为其启动电路提供工作电压。当U502⑦脚电压上升到10.3V时，U502内部的振荡电路开始工作，输出开关控制脉冲信号，控制内部的场效应开关管导通和截止。在开关管导通期间，开关变压器T501各绕组储能，无整流滤波电压输出；在开关管截止期间，开关变压器T501各绕组产生的感应电势经各自的整流滤波系统后，输出相应的工作电压。开关变压器T501⑦-⑧绕组产生的感应电势，一路经D502整流、C507滤波后，再经Q501、 ZD500组成的串联稳压电路稳压后，输出14.3V电压，经隔离二极管D505加至U502⑦脚，为U502提供正常工作所需的工作电压；另一路经D504整流、C508滤波后加至Q502的e极，当机器处于待机状态时，光电耦合器PCZ00内部的发光二极管不发光，光敏三极管截止，Q502截止，无输出电压加至三端稳压集成电路U501（KIA78L15BP）、 U501无15V电压输出，PFC、背光灯和小信号电路工作所需的电源电路无电压，使得这三个电源电路处于停止工作状态；当机器处于正常工作状态时，PC200内部的发光二极管发光，光敏三极管导通，Q502导通，输出约36V电压加至三端稳压集成电路U501（KIA78L15BP）、U501输出15V电压，供给PFC、背光灯和小信号电路工作所需电源。开关变压器T501⑩-12、11-13绕组产生的感应电势，经D201整流、C202滤波后，输出5V电压供微处理器使用。

    4. 5V稳压控制电路
    该机稳压控制电路主要由U502、光电耦合器PC500、精密稳压器件U201 （KA431 S ）及取样电阻R209、 R204、 R207等组成。当＋5V输出电压升高时，经取样电阻分压加至U201的R端电位升高，U201的K端电压则降低，使流经光电耦合器PC500内部光敏二极管的电流增大，其发光亮度增强，光敏三极管导通程度增强，最终使流入U502的②脚电流减少，其内部振荡电路降低输出驱动脉冲占空比，使U502内部场效应开关管的导通时间缩短，输出电压降低。如果输出电压降低则U502输出驱动脉冲占空比升高，使U502内部场效应开关管的导通时间延长，使输出电压升高，这样使输出电压保持稳定。
    5. 3.4V供电电路
    3.4V供电电路由U202（APU3037，同步脉冲宽度调制器，工作频率400kHz）、 Q208、 Q209及其外围元件组成，当机器处于正常工作状态时，由微处理器输出3.4V-ON高电平信号加至Q203的b极，Q203、 Q202相继导通，ST-5V电压加至U202②、⑥脚，U202内部的振荡电路开始工作，振荡驱动脉冲信号分别由U202③脚（低端驱动）、⑤脚（高端驱动）输出，分别送至Q209、 Q208的G极，控制Q209、 Q208轮流导通。Q208、 Q209导通所产生的信号经L201、 C218滤波后，输出3.4V电压。R214、R215组成3.4V电压检测电路，检测信号送至U202①脚，当某种原因导致3.4V输出电压升高时，经R214、R215分压后的电压也升高，U202①脚电压升高，其内部振荡·电路降低输出驱动脉冲占空比，使Q208、 Q209的导通时间缩短，输出电压降低。如果输出电压降低则U202输出驱动脉冲占空比升高，使Q208、 Q209的导通时间延长，使输出电压升高，这样使输出电压保持稳定。U202（APU3037）各引脚功能如表3所示。

    典型故障1：电源指示灯不亮，故障点是因U502内部的开关管损坏，导致R508 （2.2Ω、1 /2W）开路，使得ST-5V电源电路，停止工作所致，更换U502及R508、故障排除。
    典型故障2：电源指示灯不亮，故障点是因R510（22Ω、1 /2W）开路，使得U502⑦脚得不到正常工作电压，而使得ST-5V电源电路处于间歇振荡工作状态所致，更换R510，故障排除。
