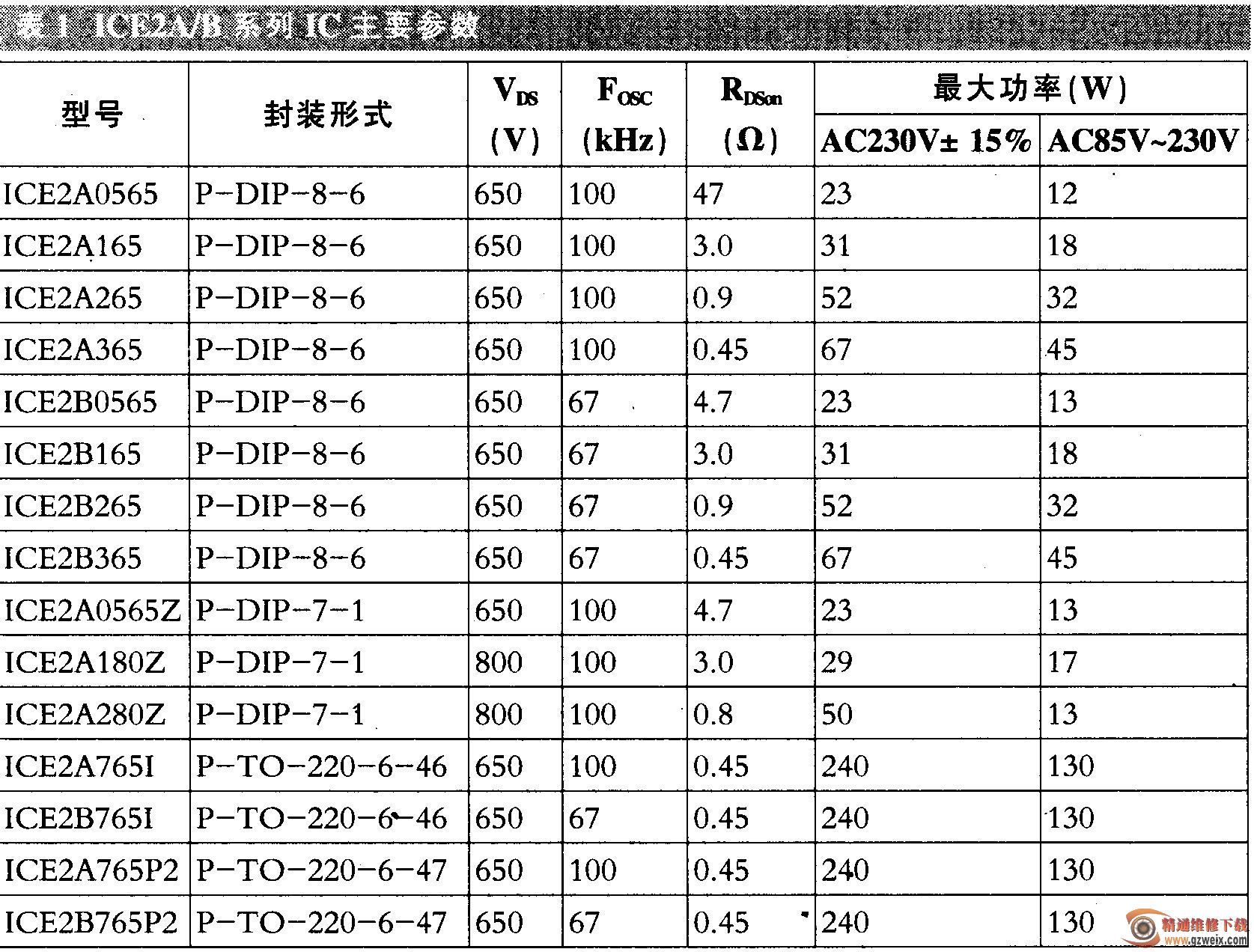

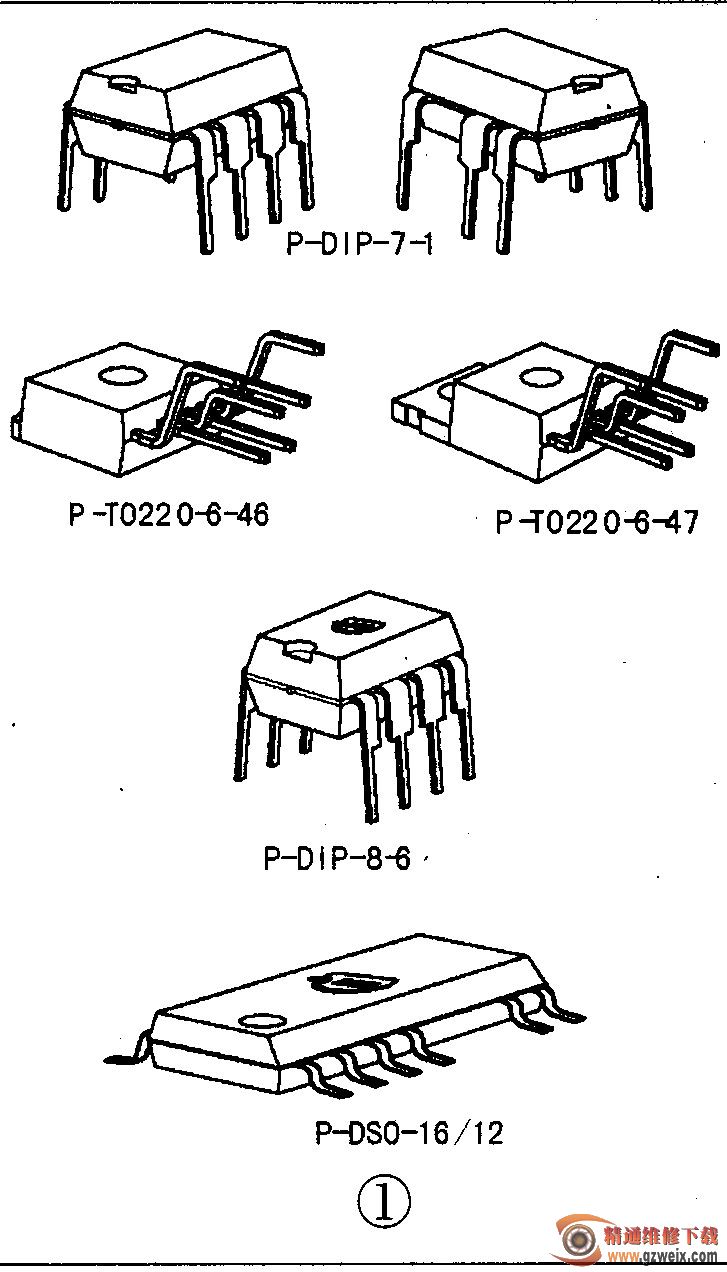

ICE2A/B系列IC内含振荡器、驱动电路、稳压电路、离线式电流模式控制电路和大功率MOs开关管，工作电压为8.5V-21V，开关管漏极击穿电压不低于650V，具体型号有：ICE2A0565/165/265/365,ICE2B0565/165/265/365，ICE2A0565G，ICE2A0565Z，ICE2A180Z/280Z, ICE2A765I/2B765I。这些IC内部电路和引脚功能相同，主要区别在于内含振荡器的工作频率及输出功率有所不同，见表1。

    该系列IC具有完善的过压、过载过流、欠压、过热关闭保护和欠压锁定、自动重启及低功耗待机等功能，由其组成的开关电源还具有所需外围元件少、电路简洁等优点，现已广泛用于卫星接收机、DVD,电源适配器等产品中。在液晶彩电中，ICE2A265, ICE2A365 , ICE2A0565用得较多，如一款37英寸液晶彩电的副电源电路就采用了ICE2A0565，如图2所示，其实测．数据见表3。

一、工作原理简析

开机后，AC220V市经电整流滤波后得的直流电压，一路经开关变压器+300v到U801（ICE2A0565）④、⑤脚，另一路经启动电阻R802,R803对C807充电，使U801⑦脚电压上升。与此同时，U801内部软启动电路对①脚外接的软启动时间常数电容C810充电。当⑦脚电压上5V，且①脚电压上升到5.3V时，内部各功能电路开始正常工作。内部激励电路输出高频开关脉冲使场效应功率开关管处于正常的高频开关状态。
