超通量RGB LED控制器设计制作
来源:本站整理  作者:佚名  2011-07-16 13:01:31



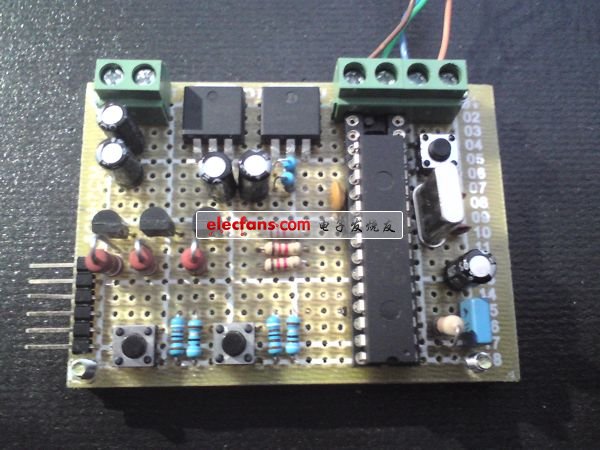

简介

  在该项目中所用的吗?超通量RGBLED的共阳极和PIC18F25K20,以产生颜色的组合。它有两个功能模式,自动产生的色序是在μC内存存储,和手动模式,可以在其中选择的七个可能的颜色之一。

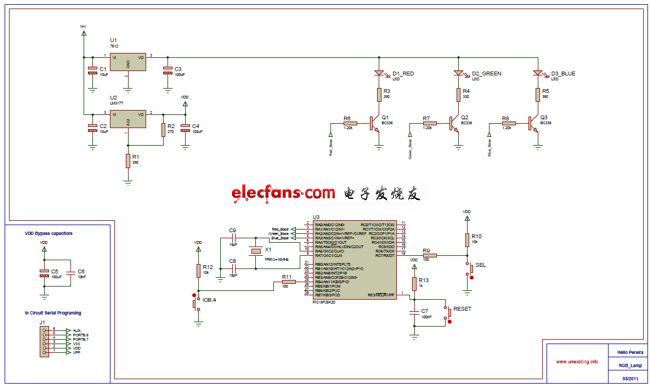

  示意图



  固件

  PWM(脉冲调制)控制RGB LED,因为PIC18F25K20只有2个PWM输出(硬件),我也有3个PWM输出的软件,我使用的TIMER0,我使用手动模式的PWM平变化中断。

  去抖动

  在这个项目中,我使用按钮来改变这两种模式之间并改变颜色。但是,如果我们使用电路中的按钮(1)我们有一个问题。这种配置的问题,由于可能包含返回某种行动的任何开关,机械性质。为了解决这个问题,它可以通过硬件或软件。我们可以使用一个RC延时电路或带施密特触发器可以做,但两种方式将提高价格。所以,我做软件的反跳。

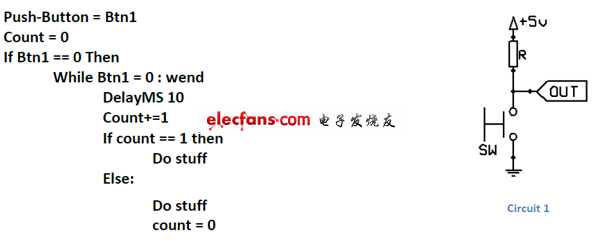

  做反跳的代码示例:



  它可以在不同的距离,但这种方式为我的作品。

  电源供应器

  我用一个7812稳压器,电压稳定保持在RGB LED的μC我用LM317的电压稳压器。要计算LM317的输出,我用这个公式:



  LED RGB

  我使用的RGB LED不同的电阻值,因为它的颜色有不同的VF(正向电压)。我用这些方程,计算出电阻:
