平板电源种类繁多，使用器件型号也多，故障发生概率也高，在平板电视中，电源引起的故障占了电视故障的绝大部分。平板电源种类虽多，但其中的很多电路（如振荡、稳压及过压、过流检测等）与CRT开关电源工作原理是相同的。相比之下，差异较大的是部分电路多了各种各样的有源PFC电路、各种结构的整流滤波电路。平板电源之所以有很多类型，是因为设计时选择了不同的电路拓扑组合方式，不同的芯片与不同的电路匹配便组成了各种开关电源。这些拓扑电路有BOOST升压式DC-DC转换电路、LLC谐振半桥拓扑电路、推挽拓扑、半桥拓扑、全桥拓扑、反激变换器等等。我们只要掌握了这些拓扑电路的特点及工作过程，也就基本上掌握了所有平板电视开关电源的工作原理和维修。从本期开始，我们将介绍平板常见拓扑结构电源的工作特点、维修和器件替换等内容，供维修人员参考。

     平板电源常被分成单电源、二合一电源两类。单电源指仅提供主板、背灯模组（驱动）工作电压的开关电源，此类电源常由副电源（产生控制系统工作需要的5VSTB电压）,PFC校正电路（将传统全桥整流形成的300V直流电压提升到380V)、主电源（产生供主板和背光电路所需的电压）三部分电路组成。二合一电源是在原单电源电路的基础上增加了背光灯驱动电路。

一、开关拓朴结构之一：BOOST升压式DC-DC转换电路

    1．电路结构

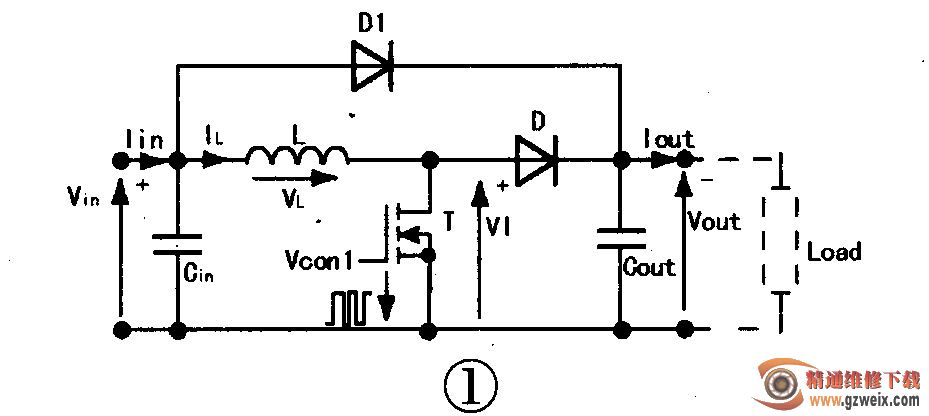

    见图1 ,BOOST升压式DC-DC转换电路的最大特点是：输出电压永远比输入电压高，输入与输出端共用一个“地”。

    2．工作过程

    当开关管T导通时，电流IL流过电感线圈L，电流线性增加，电能以磁能的形式储存在电感线圈中。而当开关管T关断时，线圈中的磁能将改变线圈L两端电压VL的极性，以保证电流IL不突变。这样，线圈L转化的电压VL与电源Vin串联并以高于输出的电压向电容Cout和负载供电。

    电路中设计二极管D1的目的是给大电容进行预充电，具有抗浪涌冲击功能，故D1用来保护PFC升压二极管D。该二极管的选择与大电容的大小、交流输入电压的高低以及交流输入回路阻抗有关，常用的二极管为1 N5408 。01 N5408的IFSM为200A，在大功率电源中，为了增加电源的可靠性，可用两只1N 5408串联使用。

    3．电路应用

    BOOST升压式DC-DC转换电路通常应用于开关电源的PFC校正电路中。开关电源为何要加PFC电路呢？这是节能的需要。国家有强制要求：“整机额定功率75W及以下的设备不做谐波电流限制；额定功率大于75W的设备，需对谐波进行限制，电路必须设置PFC电路”。PFC电路结构有DCM（非连续导通模式，在断续模式的变换器中，电感电流在周期的某些时刻电流为零）、CCM（连续导通模式，在周期的任何时刻电感都应当有电流流过）和交错模式三种。当输入功率在250W以下时，PFC采用DCM电路结构；当输入功率在250W以上时选用CCM结构；当电路需要重点考虑排版及尺寸大小时，则采用交错模式。
