六、蓄电池

　　蓄电池是储存电能的装置。由于太阳能光伏发电系统的输入能量极不稳定，所以一般需要配置蓄电池系统才能工作。
由于在室外安装，选用阀控免维护铅酸蓄电池。因12V蓄电池较为常见，所以用两个12V电池串连成24V。

1、蓄电池容量选择：

　　在上节控制器部分谈到，阴雨天时可以在晚上用市电对蓄电池进行补充充电；在晚上市电故障时，点亮太阳能通道灯。但最坏情况是两种情况同时出现，就要靠蓄电池单独供电。另一方面，为保证蓄电池稳定运行，要求蓄电池放电深度在40％～60％之间。当然，维护工人会及时处理市电故障，所以只需考虑市电故障和阴雨天同时出现1天的情况。
蓄电池容量为25W×5×12h×1÷24V÷0.4÷0.85÷0.9＝204.25Ah
选两个12V/200Ah蓄电池。

2、蓄电池在第一次使用时，要先充电到额定容量，不可过充或过放。

七、逆变器

　　逆变器通过功率半导体开关器件的开通和关断作用，将直流电能转换成交流电能。

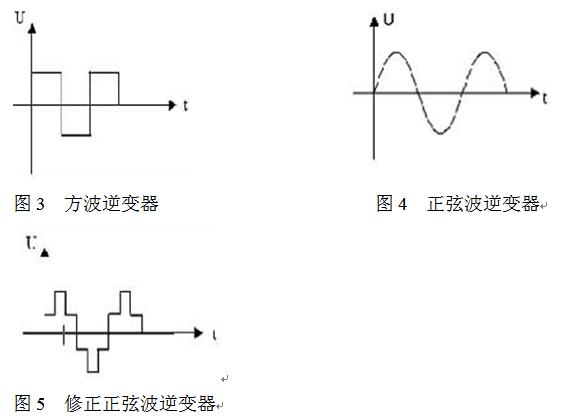

1、逆变器3种波形的比较：

方波：见图3。结构简单，造价低，转换效率＞75％，感抗负载差，适用于一般的阻抗负载如普通白炽灯等。
正弦波：见图4。转换效率高达95％，波形精确稳定，适用于电信通信设备及一切电器负载，但造价高。
修正正弦波：见图5。转换效率＞90％，性能接近正弦波，造价比较低。

因此本系统采用修正正弦波逆变器。

2、功率选择

　　因节能灯启动电流是额定工作电流的5-7倍，负载功率为125W，所以选定逆变器功率为800W/24V。

八、防盗措施

    控制器、蓄电池、逆变器等都安装在配电箱内，放置在太阳能电池方阵的龙门支架4米处；电线套钢管全封闭式敷设，灯具加装防盗铁笼。

九、其他部件

　　太阳能电池方阵支架采用防风结构，立柱不得小于Φ140mm，结构件采用内热镀锌外喷塑(确保10年不生锈)。
电线采用单相RVV－3*4mm2。立柱接地电阻极不大于10欧。所有人体可能接触的金属外壳均可靠接地。

十、小结

　　一般的太阳能路灯是白天充电晚上放电，而本系统由于通道的实际需求，需要在市电通道灯无法亮灯的情况下开启，但基本原理相同。
