1．4 输出显示模块
    电量计算公式为Q=UIT，其中时间T可根据需要在软件编程时自行确定，如每隔3 min采样一次，经内部运算后送1602液晶显示发电量。为了节约电能，通过设置继电器，使液晶显示器显示10 s后自动熄灭。

2 系统软件设计

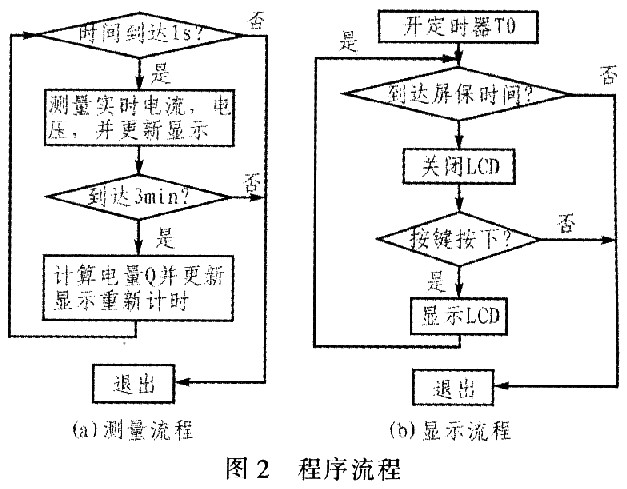

    系统软件设计主要由单片机完成，主要实现数据采集和控制显示，整个软件系统设计采用模块化思想，其测量和显示程序流程如图2所示。

3 系统测试分析

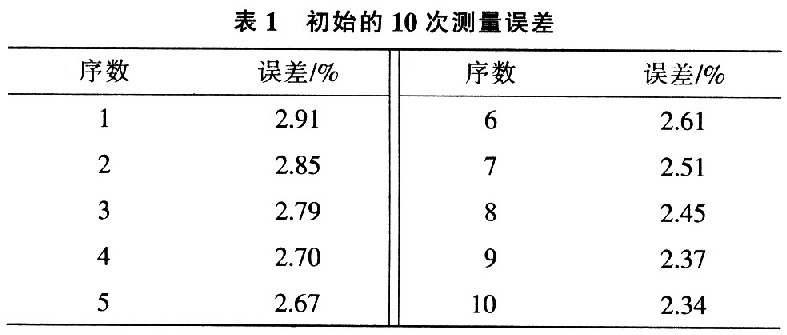

    以200 W的小型离网光伏系统为例，额定电压24 V，最大电流6．18 A，蓄电池200 Ah。设计正常放电时间为2～3 d，0～6．18 A的电流按比例转换为0～5 V的电压，由2只电阻构成的衰减器，输出电压放大比例由电阻R1和R2的比值决定，设定U／U转换比例为5／24，则R7=10 kΩ，R6+Rp2=48 kΩ。根据电量计算公式Q=UIT，实验时间为中午12时至下午2时，从显示电量开始，每隔3 min记录一次实际功率和监控系统所显示的数据，各次误差均小于3％，表l给出初始的10次测量误差情况，随电量逐渐增大，误差变化范围逐渐缩小。

4 结论
    由AT89S52单片机、霍尔电流传感器以及1602液晶等构成的太阳能电池发电量的实时监控系统结构简单、成本低廉、免维护、耗电量小并能有效地实时监控太阳能电池的发电量，及早发现太阳能电池工作中出现的异常情况。该系统设计作为光伏系统的辅助部件适用于小型离网光伏系统，同时该系统装置器件寿命较长，耐用可靠，使其在离网光伏系统中具有广泛应用。
