基于分立元件设计的电池自动恒流充电电路技术
来源：本站整理  作者：佚名  2010-06-20 10:35:15





2 简易充电器总电路原理图及元器件清单

2．1 简易充电器总电路原理图

简易电池自动恒流充电电路的总电路图如图5所示。它是由变压器整流电路、恒流产生电路、充电检测电路、显示电路和电源电路5部分构成。总电路图中需要注意的是各个单元电路之间的连接一定要准确，同时各部分的布局要合理。

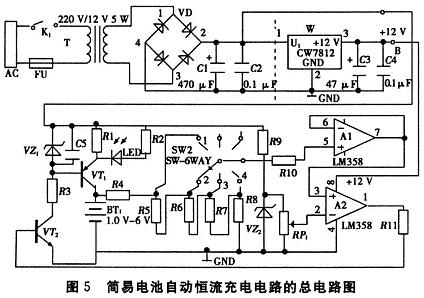

简易电池自动恒流充电电路的总电路图

2．2 元器件清单

本设计用的元件清单如表1。

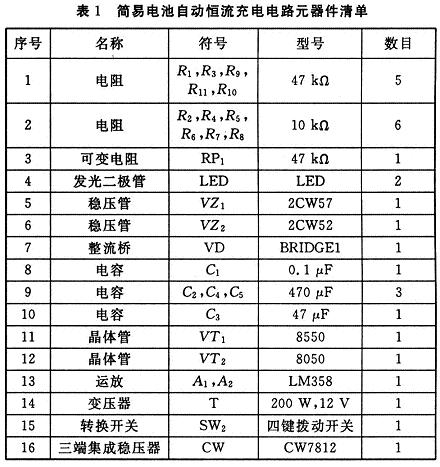

本设计用的元件清单

3 结束语

本文介绍的简易电池自动恒流充电电路具有电路简单、功能完善、调节方便等特点，适合无线电爱好者自行制作及高职学生电子实训。
