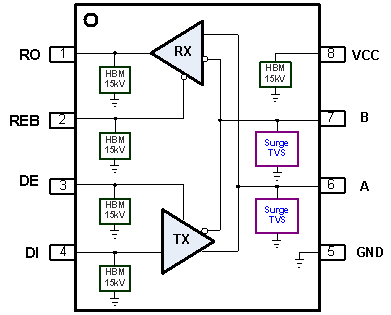

图三 AZRS3082全芯片ESD防护电路。

AZRS3082是长距离半双工传输

RS485的传输器TX端是利用差动放大器输出其差动讯号到传输端A,B，传输端A,B经由双绞线将讯号传送到另一RS485接收器RX端上。RS485讯号传收的速度，会受到传输距离的限制。当传输的距离越远，其讯号衰减越为严重，所以传输速度也就越慢。AZRS3082是半双工传输模式，也就是仅利用一条双绞线(总线)就可以实现传送与接收的动作。在同一总线中，AZRS3082可允许有256个RS485传收器。AZRS3082传输器TX的差动讯号值(VOD=VA-VB)可高达至少2.1V，符合Profibus的应用规格，这使得在一定速度下的传输距离可以达到更远。AZRS3082在接收端RX的设计上，考量RS485标准及Fail-Safe功能(A,B端误接但安全状态功能)，在不同的共模电压(VCM=-7~12V)下，将接收端RX的临界电压设计在-50mV～-200mV之间，使其符合RS485标准规格同时又可以达到Fail-Safe的要求。

AZRS3082 具环保节能的设计

『智能电网』的诉求是节能减碳，AZRS3082为了使能源在等待的状态下减低耗损，其关闭电流设计小于1nA。在电路整体设计上，考量电源刚开启时，不让电路有短路电流流过，利用电路技巧将整体电路先做关闭的动作，电源稳定后再依照指令开启，使得电源的效率达到最高。

AZRS3082芯片中内置强大的雷击功能TVS，是目前晶焱RS485传收器最大的技术突破点。再者，其优越的静态耗电及超低的等待耗电，符合目前节能减碳的环保政策。其设计的差动讯号值，更使得AZRS3082在相同速度下可以传输的更远。所以AZRS3082是诉求高性能、高稳定性、高安全性的RS485传收器。
