3.LLC拓扑电路实际应用

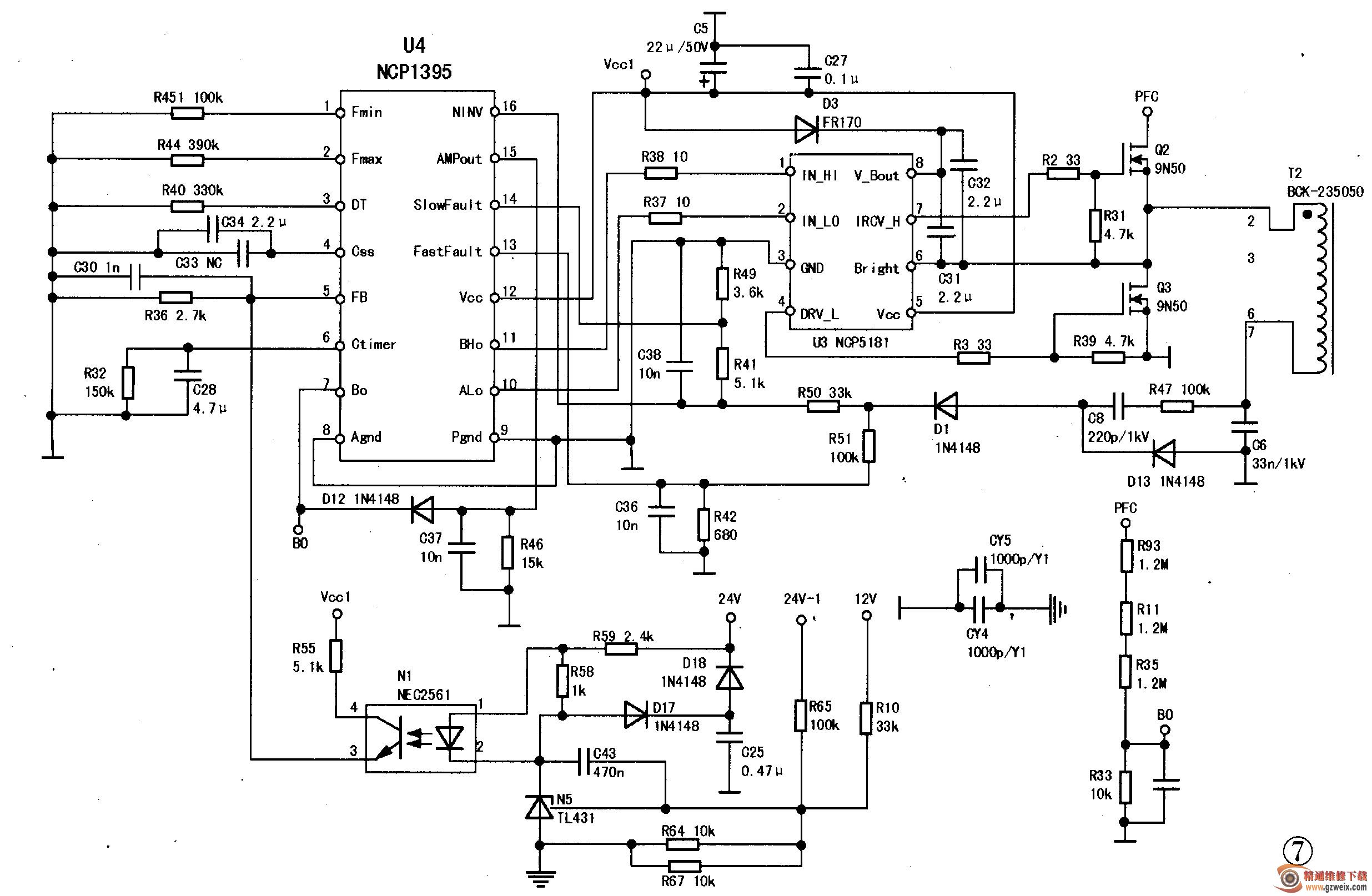

图7是采用NCP1395与NCP5181芯片组在电源组件HS210-4N02中做主电源振荡控制块时的电路图。
知识链接：器件替换
开关MOs管因为供电高，需选择耐压在500V以上的（如：FQPF9N50C和FQPF5N50C等）。谐振电容Cr的材质必须为金属聚丙烯材质，耐压至少1000V,谐振部分整流二极管及次级整流管等必须选用超快恢复二极管（如：EG01C和MUR160等）。谐振半桥中谐振变压器不能随意替换。次级滤波电容需用高频低阻（如CD288Z等）替换，因为这些均影响LLC振荡频率。
LLC拓扑电源常用IC：安森美公司生产的NCP1393,NCP1395,NCP5181,NCP1396,NCP1397；三肯SSC9512；仙童公司生产的FAN7621, FAN7387等。

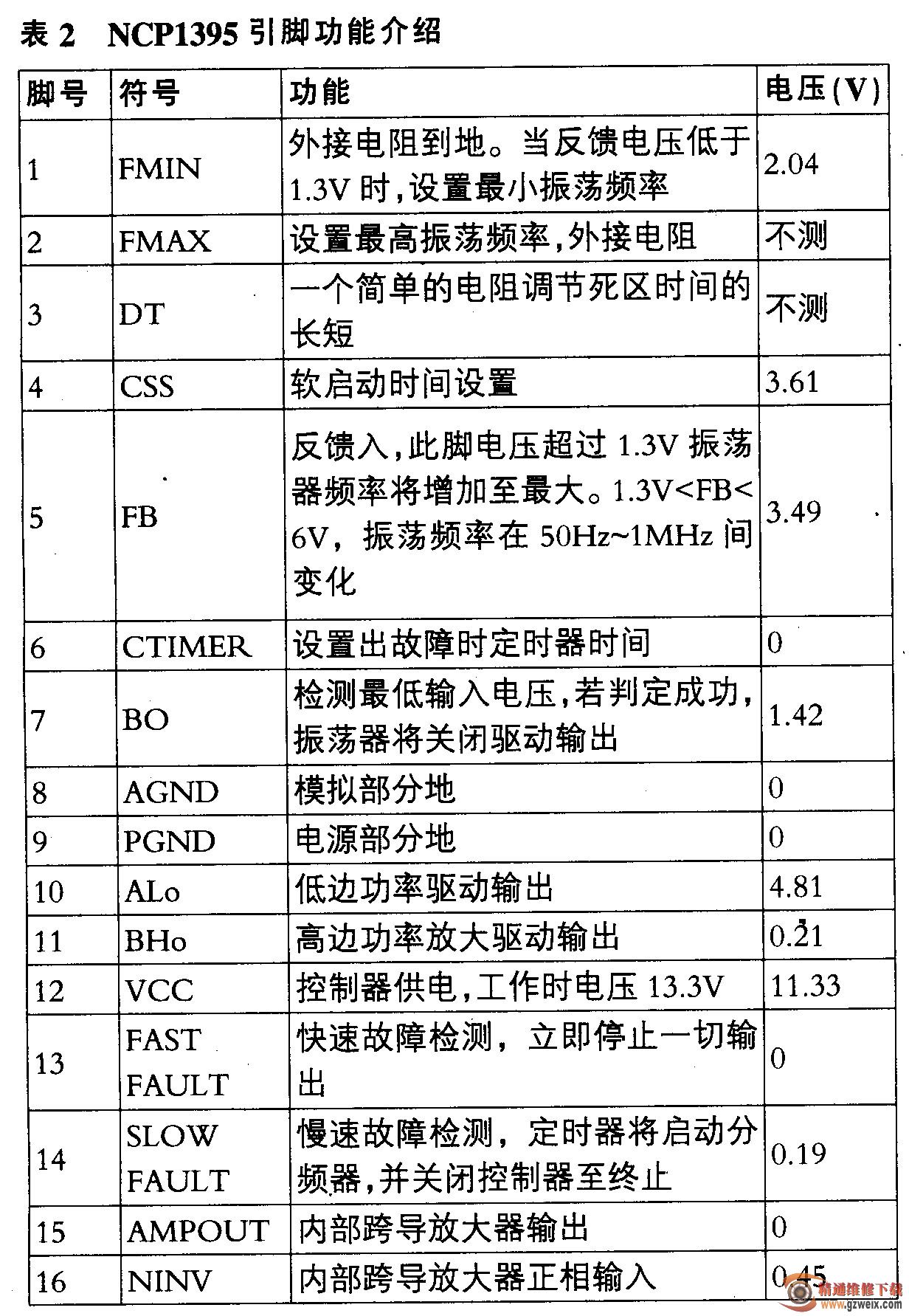

图7中，U4产生驱动LLC振荡电路工作的驱动脉冲，包括死区转换时间设定，实现开关管ZVS开关转换。U4的①、②脚用于设置驱动脉冲工作最小与最大频率，③脚设置死区时间。U4的启动需要12脚提供VCC1供电，同时还要检测⑦脚接入的PFC电压。PFC电压经R93 , R11, R35与R33分压送入⑦脚检测脚。当PFC电路未工作时，⑦脚电压下降，U4将保护停止工作；PFC电路工作后，LLC振荡电路形成的振荡脉冲在C6上形成的电压将送入16脚，此电压由U4内比较器比较后从15脚送出误差信号，再经D12,C37,R46形成平滑电压进入⑦脚，实现对整个LLC振荡电路实施过压保护控制。13、14脚内接的也是检测电路，对振荡脉冲幅度进行检测，实现快或慢方式关断方式控制。整个U4各脚功
能及维修数据见表2。
